تطبيق وحدة التحكم في الحركة VEICHI + المؤازرة على آلة الختم الثلاثية الجوانب للأكياس

مقدمة عن آلة الأكياس ذات الختم الثلاثي

في صناعة تغليف المواد الغذائية التي تشهد نموًا متزايدًا اليوم، زاد أيضًا الطلب على أكياس الأفلام المركبة البلاستيكية وغيرها من المواد. تُستخدم آلة الأكياس ذات الختم الثلاثي (الشكل 1) لإنتاج مواد مركبة بلاستيكية-بلاستيكية وورقية-بلاستيكية متنوعة، والتي تُستخدم على نطاق واسع في الأفلام المركبة البلاستيكية والأفلام المركبة من الألومنيوم والبلاستيك والأفلام المركبة من الورق والبلاستيك وغيرها من الختم الثلاثي الجوانب. تُعد الأكياس جهازًا مثاليًا لصنع الأكياس لجميع أنواع الأكياس المتوسطة والمختومة. في نفس الوقت، فهي مناسبة لتصنيع أكياس ذات أشكال خاصة مثل الأكياس الواقفة وأكياس المشبك وأكياس السوستة.

يعتمد هذا النظام على وحدة تحكم الحركة VEICHI + نظام ماكينة صنع الأكياس المؤازرة مع 4 وحدات مؤازرة لسحب المواد بقوة 1.3 كيلو وات، ومحول تفريغ خلفي واحد بقوة 0.75 كيلو وات، ومحول تردد رئيسي واحد بقوة 4 كيلو وات، ووحدة تحكم الحركة عالية الأداء VEICHI V5 (المشار إليها فيما يلي باسم V5) كآلية تحكم، ويتم استخدام واجهة الإنسان والكمبيوتر للتفاعل بين الإنسان والحاسوب، وتتحكم وحدة التحكم في درجة الحرارة في تسخين الثرموكبل من خلال مرحل الحالة الصلبة للوصول إلى درجة حرارة الختم الحراري للعميل. يمكن أن تصل سرعة التشغيل العادية إلى 120-150 كيسًا / دقيقة (طول الكيس 200 مم).

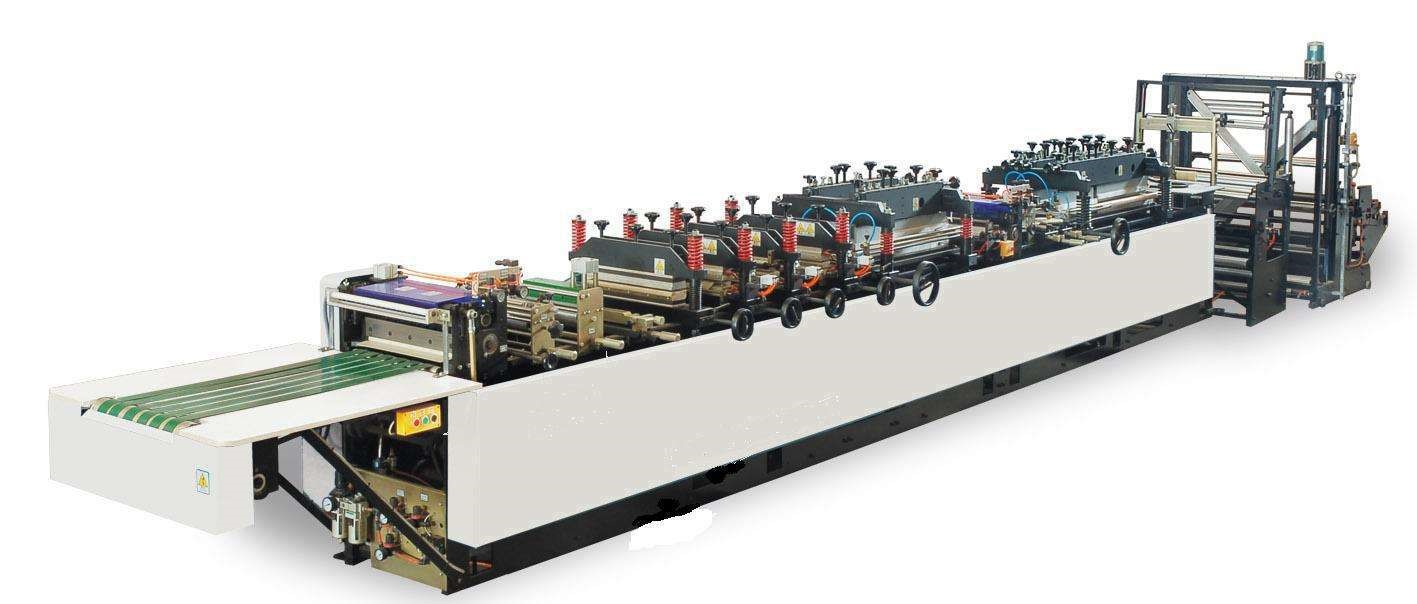

الشكل 1: آلة الأكياس ذات الختم الثلاثي الجوانب

هيكل المعدات

1. يتكون هيكل آلة الأكياس ذات الختم ثلاثي الجوانب بشكل أساسي من الأجزاء التالية:

1） آلية التفريغ الخلفي: يتم التحكم في العاكس بواسطة قابض المسحوق المغناطيسي للتحكم في توتر التفريغ؛
2） آلية الختم الحراري: يتم تشغيلها بواسطة جهاز تحويل التردد، للقيام بالحركة الترددية لأعلى ولأسفل، يسخن الثرموكبل سكين الختم لتحقيق تأثير غلق الكيس، ويتكون من أختام أفقية ورأسية، وختم عرضي على جانبي الكيس للختم الحراري، وختم عمودي للختم الحراري للحافة السفلية للكيس، ما يسمى بالختم ثلاثي الجوانب؛
3） آلية التغذية: يتم تشغيل بكرة التغذية بواسطة السيرفو لتحقيق غرض التغذية. من الضروري التأكد من أن آلية الختم الحراري ترسل الطول المحدد للكيس البلاستيكي إلى آلية الختم المحمومة قبل مغادرة بكرة القطع والوصول إلى بكرة القطع مرة أخرى. هناك نوعان من أوضاع عمل السيرفو بالقرب من القاطع. الأول هو وضع الطول الثابت: يتوقف نبض الطول المحدد عند انتهاء النبضة، والآخر هو وضع المعايرة: البحث عن النبضة المنخفضة لرقم النبضة المحدد، رمز اللون يتوقف الإشارة الكهروضوئية. تتم مزامنة المحركات الثلاثة الأخرى مع بعضها البعض؛
4）آلية القطع: قطع الحقيبة بالختم الحراري؛

2. يظهر هيكل آلة تصنيع الأكياس ذات الختم الثلاثي الجوانب في الشكل أدناه (الشكل 2).

الشكل 2: هيكل آلة تصنيع الأكياس ذات الختم الثلاثي الجوانب

تنفيذ حل النظام

1. يظهر في الشكل التالي (الشكل 3) منتج VEICHI ومكونات الأجهزة المطبقة على النظام.

الشكل 3: مكونات أجهزة النظام

2. تحقيق الحل:

1） باستخدام وحدة التحكم في الحركة V5-MC104 عالية الأداء من VEICHI كعنصر تحكم علوي، يتم التحكم في نبضات الإخراج إلى موضع 4 محركات سحب، تتميز V5 بتصميم إخراج عالي السرعة فريد من نوعه بأربعة محاور، وأعلى تردد إخراج هو 3 ميجا هرتز، ومنفذ العمود ومحرك سلسلة SD700 مزود بكابل مخصص منفصل، لا يتطلب أي أسلاك خارجية وسهل التركيب.
2） تتواصل V5 مع العاكس RS485 للتحكم في السرعة، ولا يلزم وجود إخراج تناظري، مما يوفر وحدة إخراج تناظرية؛ تتواصل مع HMIRS422 لتحقيق تفاعل البيانات بين HMI ووحدة التحكم؛
3） يتم استخدام HMI بمنفذ تسلسلي مزدوج، ويتواصل المنفذ التسلسلي الآخر مع وحدة التحكم في درجة الحرارة RS485، والتي يمكنها التحكم في درجة الحرارة في الوقت الفعلي، وكفاءة عالية واستقرار.

ميزة النظام

1. تعتمد الآلة بأكملها على وحدة التحكم في الحركة V5 الخاصة بنا. تتميز بنية الأجهزة ثنائية وحدة المعالجة المركزية بسرعة معالجة أسرع، وتحكم مركزي في واجهة الإنسان والآلة، وأداء مستقر، وسهولة التشغيل والصيانة، ويمكن تبديل واجهة التشغيل بين الصينية والإنجليزية.
2. يتم عرض جميع المعلمات في الوقت الفعلي من خلال واجهة الإنسان والآلة، ويمكن ضبط سرعة تصنيع الأكياس وطول الكيس ودرجة الحرارة والعد مسبقًا.
3. يتم تعديل درجة الحرارة بواسطة PID، ويمكن تعديلها من 0 إلى 300 درجة مئوية، والتحكم التلقائي بدون تلامس، ويتم ضبط واجهة الإنسان والآلة مركزيًا.
4. اللكم التلقائي متعدد الوظائف بالهواء المضغوط، والإزالة التلقائية لمواد الحافة، مع جهاز إزالة ثابت.

الملخص

يتميز نظام آلة الأكياس ذات الختم ثلاثي الجوانب من VEICHI بمزايا الكفاءة العالية والاستقرار الجيد والقدرة القوية على مقاومة التداخل. يعتمد على مجموعة كاملة من منتجاتنا لتوفير حل شامل لنظام الختم ثلاثي الجوانب، مع تشغيل بسيط، ومعلمات تعديل قليلة وصيانة سهلة. يمكن للنظام تلبية متطلبات العملاء لصنع الأكياس من مواد مختلفة ومواصفات مختلفة، مما يمكن أن يحسن كفاءة الإنتاج بشكل فعال، ويزيد من القدرة الإنتاجية ويضمن استقرار الأداء العام للنظام، ويلبي متطلبات العملاء الشاملة لأنظمة صنع الأكياس.
