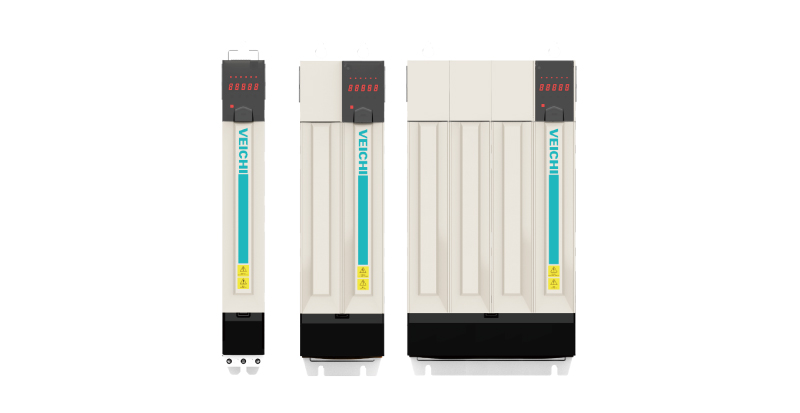

محرك التيار المتردد القياسي AC810 للمحركات المتعددة
- شبكات وامتدادات مرنة.
- تصميم معياري.
- ناقل التيار المستمر المشترك.
Catalogue
Contact support
Emailنظرة عامة على محرك التيار المتردد AC810 السلسلة القياسية للمحركات المتعددة
تعتبر سلسلة AC810 محرك تيار متردد عالي الأداء وعالي الجودة يتم تصنيعه بواسطة شركة Veichi Electric، بناءً على سنوات من التراكم التقني والدراسة المتعمقة للسوق وتحليل الاحتياجات. توفر السلسلة ميزات مثل أداء التحكم المتميز، والشبكات والامتدادات المرنة، وتصميم معياري وحل الحافلة DC المشتركة، والسلامة والاستقرار، مما يضمن نواة محرك قوية من حيث توفير الطاقة وتقليل الانبعاثات، وتلبية احتياجات المؤسسات الصناعية المختلفة لوظائف تحويل التردد.
ميزات المنتج
الشبكات والامتدادات المرنة
دعم بروتوكولات متعددة للشبكة
- بروتوكول Modbus-RTU: الحد الأقصى لمعدل البود 115200، 128 عقدة، الحد الأقصى للمسافة 1000 متر.
- (اختياري لبعض النماذج): معدل 12M، 32 عقدة، الحد الأقصى للمسافة 100 متر.
- بروتوكول Profinet.
- بروتوكول CANopen: معدل 1M، 64 عقدة، الحد الأقصى للمسافة 40 متر.
الوظائف المدعومة للإضافة
إضافة محول التشفير: TTL، HTL، UVW، Sin/Cos، Resolver.
إضافة الحافلة: CANopen، Modbus-RTU، Profibus-DP، PROFINET.
- إضافة الوظائف وفقًا للاحتياجات الفعلية.
- دعم بطاقات التوسعة للمحولات.
- تنفيذ توسيع الحافلة في نماذج مختلفة.
التصميم المعياري وحل الحافلة DC المشتركة
التصميم المعياري
- تم تصميم الفلاتر والمعدلات ومحركات التيار المتردد ووحدات الفرامل والبطاريات كأجزاء مستقلة ومعيارية قابلة للتكوين بشكل مرن وفقًا لقوة المحرك.
- تصميم مظهر شبيه بالكتاب يوفر 30% من المساحة مما يسهل ترتيب الخزانة.
- تصميم قياسي للإنتاج والتسليم بالجملة.
حل الحافلة DC المشتركة
- يمكن تبادل الطاقة بين وحدات محرك التيار المتردد من خلال الحافلة DC المشتركة ويتم توفير 5%-30% عند التغذية العكسية.
- تخفيض أو تثبيط الحمل أو لف/unwinding.
- يتم تقليل تيار وحدة المعدل ووحدة الفرامل بشكل فعال وبالتالي تقليل قدرة النظام.
- تزويد الطاقة الموحد من خلال وحدة المعدل يقلل من استهلاك مفتاح الدائرة الرئيسية ووحدة الفرامل.
- يتم تقليل صعوبة واستهلاك الأسلاك الكهربائية للنظام لتوفير التكاليف.
قواعد التسمية
تصنيف المنتج
تطبيقات محرك AC800 السلسلة الهندسية للقيادة المتعددة
المعالجة المعدنية بعد الصهر: للمعدات المصاحبة مثل غسل الأحماض، التلدين، التغطيس بالزنك، التغطية الملونة، إلخ.
معالجة المعادن: للمعدات المصاحبة مثل سحب الأسلاك وأفران التلدين.
صناعة الورق: للمعدات المصاحبة في خطوط إنتاج الورق مثل التغطية، إعادة اللف وصناعة الورق المموج.
المنسوجات: للمعدات المصاحبة مثل الآلات المتخصصة في الطباعة والصباغة، وأجهزة أخرى للتعامل مع الألياف الكيميائية.
الطباعة والتغليف: للمعدات المصاحبة مثل آلات الطباعة بالحفر على الأسطح وآلات الطباعة أوفست الورقية.
خط الإنتاج الآلي: للمعدات المصاحبة مثل سجاد جوز الهند والمواد الغذائية، إلخ.
Specifications
| جهد الشبكة | وحدة المعدل: ثلاثي الطور 380V~480V：（-15% ～ +10%） وحدة المحول: ثلاثي الطور 380V~480V：（-15%~+10%） |
|---|---|
| نطاق الطاقة | وحدة المعدل：22kW، 45kW، 110kW، 160kW وحدة المحول (عمود واحد)：1.5kW ~ 75kW |
| نوع الشبكة | TN، TT، IT شبكة متصلة بنجمة |
| جهد الإدخال | 537Vdc ~ 679Vdc（نطاق التشغيل：350Vdc ~ 800Vdc） |
| تردد الإدخال | وحدة المعدل：50Hz/60Hz（47Hz~63Hz） وحدة المحول：0 ~ 500Hz إعداد رقمي ：0.01Hz إعداد تماثلي: التردد الأقصى × 0.025% |
| تردد الحامل | تحكم VF: 0.8kHz ~ 12kHz تحكم متجه: 2kHz ~ 6kHz تعديل تردد الحامل تلقائيًا استنادًا إلى درجة حرارة المبدد الحراري |
| تردد الإخراج | تحكم VF: 0 ~ 500Hz تحكم متجه: 0 ~ 500Hz |
| الفرملة | يتم تحقيقها عبر وحدة الفرملة الممتدة ومقاومة الفرملة |
| نوع المحرك وطريقة التحكم | محرك غير متزامن ثلاثي الطور: تحكم VF، تحكم متجه مع/بدون PG محرك متزامن مغناطيسي دائم: تحكم متجه مع/بدون PG |
| نطاق السرعة | 1：50（(تحكم المحرك غير المتزامن VF） 1：100（تحكم المحرك غير المتزامن المتجه بدون PG） 1：1000（تحكم المحرك غير المتزامن المتجه مع PG） |
| دقة التحكم في السرعة | ±1.0%（تحكم VF） ±0.5%（تحكم متجه بدون PG） ±0.02%（تحكم متجه مع PG） |
| تذبذب السرعة | ± 0.5%（تحكم متجه بدون PG） ± 0.2%（تحكم متجه مع PG） |
| استجابة العزم | <20ms（تحكم متجه بدون PG） <5ms（تحكم متجه مع PG） |
| دقة التحكم في العزم | ± 5%（تحكم متجه بدون PG）（أعلى من 10Hz） ± 3%（تحكم متجه مع PG） |
| وضع التحكم في العزم | تحكم متجه مع/بدون PG |
| قدرة التحميل الزائد | 115% لمدة ساعة؛ 150% لمدة دقيقة واحدة؛ 178% لمدة ثانيتين |
| تعزيز العزم | تعزيز العزم التلقائي و تعزيز يدوي من 0.1%~30.0% |
| منحنى VF | خمسة طرق: VF الخطي؛ VF متعدد النقاط؛ VF مربعة؛ فصل VF كامل؛ فصل VF غير كامل |
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| AC810 Standard AC Drive for Multi-motors Catalog | Catalog | English | 2024-06-28 | 4.89MB |
