  1. Home > منتج > محرك خاص بالصناعة > مصعد > محرك المصعد CH310E

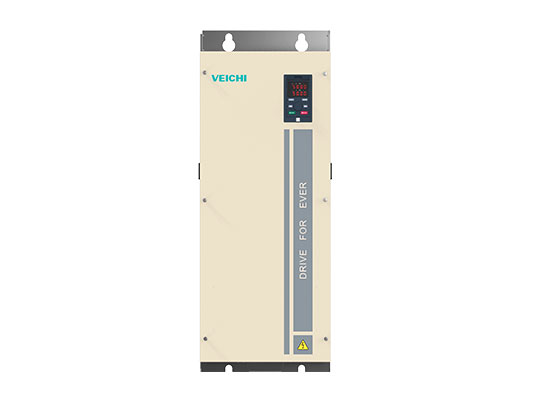

محرك المصعد CH310E

  • جميع سلاسل وحدات الكبح الديناميكية المدمجة.
  • جميع السلاسل تدعم آلة IM ذات التروس وآلة PMSM بدون تروس.
  • وظيفة مكافحة التراجع لآلة PMSM بدون تروس أداء فائق في اكتشاف الطور المفتوح (في غضون 200 مللي ثانية).
  • وظيفة ATB.
  • فحص مقاومة الفرامل.
  • وضع الإخلاء.
  • عطل في قفل الرحلة.
كتالوج اتصل بالدعم البريد الإلكتروني
  • الميزات
  • لمواصفات
  • التنزيلات
  • الحلول
  • الحالات
  • الأخبار
  • المنتجات ذات الصلة
  • معلومات إضافية

مقدمة المنتج

محرك المصعد هو أحد مكونات نظام المصعد الذي يتحكم في حركة عربة المصعد. ويتكون من محرك كهربائي ووحدة تحكم في المحرك، والتي تعمل معًا لإدارة سرعة واتجاه وموضع عربة المصعد داخل العمود. يعد نظام المحرك أمرًا بالغ الأهمية لضمان التسارع والتباطؤ السلس، والحفاظ على السفر المريح للركاب، وإيقاف المصعد بدقة عند مستويات الأرضية.

غالبًا ما تستخدم محركات المصاعد الحديثة محركات التردد المتغير (VFDs) أو محركات التردد المتغير الجهد (VVVF). تسمح هذه التقنيات بالتحكم الدقيق في سرعة المحرك وعزم الدوران، مما يؤدي إلى تحسين الكفاءة وتقليل استهلاك الطاقة وتعزيز راحة الركوب.

يستخدم محرك المصعد VEICHI CH310E في المركبات التي لا تروس فيها و& التطبيقات الموجهة.
الميزات

ميزات التطبيق

  • أداء قيادة سلس
  • التحكم في الفرامل الآمنة
  • 4 منحدرات S مستقلة
  • تحسين ASR PI
  • UPS 220Vac
  • اكتشاف الحمل الخفيف للمحرك المتزامن أثناء وضع الإخلاء
  • إدارة الملامس

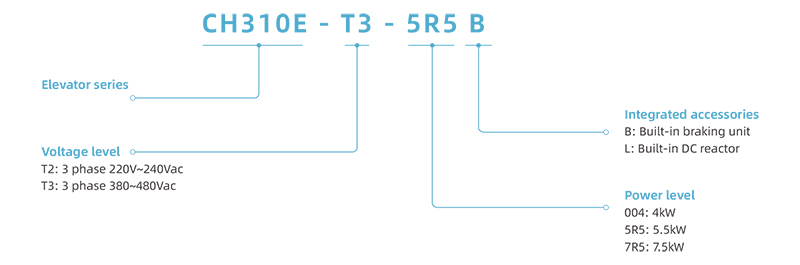

وصف النموذج

وصف النموذج

التكوين العام

التكوين العام

الخصائص الهيكلية

الخصائص الهيكلية
يتم فصل الأجهزة الإلكترونية عن مجرى هواء المبرد بينما يتم تصميم المكثفات وأنابيب MOS والمرحلات بحماية أقوى ويتم غلق جانبي الماكينة لزيادة مقاومة البيئة.
أسنان عريضة لتبديد الحرارة بسرعة

التطبيقات الصناعية لمحرك المصعد CH310E

التطبيقات: مصاعد الركاب.

المواصفات

المواصفات العامة 380V~480V AC
الموديل: CH310E-T3-004B التيار المدخل (A): 13.3
التيار المخرج (A): 10
المحرك المناسب (kW): 4
الأبعاد (mm): 100*242*155
المقاومة الديناميكية:
الحد الأدنى (Ω): 130
الحد الأقصى (Ω): 170
الطاقة الموصى بها الدنيا (W): 1100
الوزن: 1.9
الموديل: CH310E-T3-5R5B التيار المدخل (A): 17.2
التيار المخرج (A): 13
المحرك المناسب (kW): 5.5
الأبعاد (mm): 116*320*175
المقاومة الديناميكية:
الحد الأدنى (Ω): 90
الحد الأقصى (Ω): 115
الطاقة الموصى بها الدنيا (W): 1600
الوزن: 1.9
الموديل: CH310E-T3-7R5B التيار المدخل (A): 22.2
التيار المخرج (A): 17
المحرك المناسب (kW): 7.5
الأبعاد (mm): 116*320*175
المقاومة الديناميكية:
الحد الأدنى (Ω): 65
الحد الأقصى (Ω): 85
الطاقة الموصى بها الدنيا (W): 2500
الوزن: 3.5
الموديل: CH310E-T3-011B التيار المدخل (A): 32.2
التيار المخرج (A): 25
المحرك المناسب (kW): 11
الأبعاد (mm): 116*320*175
المقاومة الديناميكية:
الحد الأدنى (Ω): 43
الحد الأقصى (Ω): 55
الطاقة الموصى بها الدنيا (W): 3500
الوزن: 3.5
الموديل: CH310E-T3-015B التيار المدخل (A): 40.7
التيار المخرج (A): 32
المحرك المناسب (kW): 15
الأبعاد (mm): 142*383*225
المقاومة الديناميكية:
الحد الأدنى (Ω): 32
الحد الأقصى (Ω): 43
الطاقة الموصى بها الدنيا (W): 4500
الوزن: 5.9
الموديل: CH310E-T3-018B التيار المدخل (A): 47.6
التيار المخرج (A): 38
المحرك المناسب (kW): 18.5
الأبعاد (mm): 142*383*225
المقاومة الديناميكية:
الحد الأدنى (Ω): 25
الحد الأقصى (Ω): 34
الطاقة الموصى بها الدنيا (W): 5500
الوزن: 5.9
الموديل: CH310E-T3-022B التيار المدخل (A): 55.7
التيار المخرج (A): 45
المحرك المناسب (kW): 22
الأبعاد (mm): 142*383*225
المقاومة الديناميكية:
الحد الأدنى (Ω): 22
الحد الأقصى (Ω): 24
الطاقة الموصى بها الدنيا (W): 6500
الوزن: 5.9
الموديل: CH310E-T3-030B التيار المدخل (A): 69.6
التيار المخرج (A): 60
المحرك المناسب (kW): 30
الأبعاد (mm): 172*430*225
المقاومة الديناميكية:
الحد الأدنى (Ω): 16
الحد الأقصى (Ω): 20
الطاقة الموصى بها الدنيا (W): 9000
الوزن: 10.6
الموديل: CH310E-T3-037B التيار المدخل (A): 87
التيار المخرج (A): 75
المحرك المناسب (kW): 37
الأبعاد (mm): 172*430*225
المقاومة الديناميكية:
الحد الأدنى (Ω): 14
الحد الأقصى (Ω): 18
الطاقة الموصى بها الدنيا (W): 11000
الوزن: 10.9
مواصفات فلتر EMC C2 ومفاعل المدخلات AC
الموديل: CH310E-T3-004B التيار المدخل (A): 13.3
فلتر EMC خارجي C2 اختياري: JL-NFI-4-010
مفاعل مدخلات AC اختياري: VC-ACL-C-0009A-T3-1M85
الموديل: CH310E-T3-5R5B التيار المدخل (A): 17.2
فلتر EMC خارجي C2 اختياري: JL-NFI-4-016
مفاعل مدخلات AC اختياري: VC-ACL-C-0013A-T3-1M56
الموديل: CH310E-T3-7R5B التيار المدخل (A): 22.2
فلتر EMC خارجي C2 اختياري: JL-NFI-4-016
مفاعل مدخلات AC اختياري: VC-ACL-C-0018A-T3-1M00
الموديل: CH310E-T3-011B التيار المدخل (A): 32.2
فلتر EMC خارجي C2 اختياري: JL-NFI-4-025
مفاعل مدخلات AC اختياري: VC-ACL-C-0024A-T3-M520
الموديل: CH310E-T3-015B التيار المدخل (A): 40.7
فلتر EMC خارجي C2 اختياري: JL-NFI-4-025
مفاعل مدخلات AC اختياري: VC-ACL-C-0031A-T3-M405
الموديل: CH310E-T3-018B التيار المدخل (A): 47.6
فلتر EMC خارجي C2 اختياري: JL-NFI-4-032
مفاعل مدخلات AC اختياري: VC-ACL-C-0039A-T3-M325
الموديل: CH310E-T3-022B التيار المدخل (A): 55.7
فلتر EMC خارجي C2 اختياري: JL-NFI-4-040
مفاعل مدخلات AC اختياري: VC-ACL-C-0048A-T3-M270
الموديل: CH310E-T3-030B التيار المدخل (A): 69.6
فلتر EMC خارجي C2 اختياري: JL-NFI-4-050
مفاعل مدخلات AC اختياري: VC-ACL-C-0063A-T3-M205
الموديل: CH310E-T3-037B التيار المدخل (A): 87
فلتر EMC خارجي C2 اختياري: JL-NFI-4-080
مفاعل مدخلات AC اختياري: VC-ACL-C-0075A-T3-M145
رض المزيد من المواصفات رض المزيد من المواصفات

التنزيلات

اسم الملف النوع اللغة نوع الملف التحديث تنزيل
CH310E Series Elevator Drive Catolog Catalog English PDF 2024-02-02 أيقونة-تحميل 5.05MB
