سيرفو هيدروليكي متكامل EHS100
- التحكم المتكامل، الطاقة، وظيفة الفرامل؛
- لا حاجة للتعلم الذاتي، قم بتشغيل الطاقة؛
- مُصمم للاهتزازات الميكانيكية عالية التردد؛
- قناة هواء مستقلة مزدوجة، مروحة IP56؛
Catalogue
Contact support

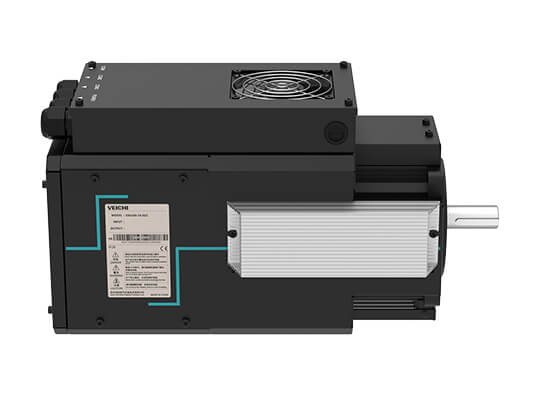

Emailنظرة عامة على سيرفو EHS100 المتكامل
يعد EHS100 منتج سيرفو متكامل من الجيل الجديد يجمع بين التحكم والقوة والفرامل في منتج واحد. يعمل على تبسيط خطوط التركيب، وتقليل الجسور وفتحات الأسلاك والموصلات وعقد الخطوط، وتقليل تعقيد المعدات، وزيادة استخدام المساحة، وزيادة كفاءة التركيب بأكثر من 5 مرات.
1. التكامل: وظائف التحكم والطاقة والفرامل المتكاملة.
2. لا تصحيح للأخطاء: لا حاجة للتعلم الذاتي، فقط استخدمه عند تشغيل الطاقة.
3. مضاد للاهتزاز: مصمم للاهتزازات الميكانيكية عالية التردد.
4. حماية عالية: قنوات هواء مستقلة مزدوجة، مروحة IP56.
المستقبل قد أتى
جيل جديد من منتجات المؤازرة المتكاملة، يجمع بين التحكم والقوة والفرامل في واحد. تبسيط خطوط التثبيت، وتقليل الجسور وفتحات الأسلاك والموصلات وعقد الخطوط، وتقليل تعقيد المعدات، وزيادة استخدام المساحة، وزيادة كفاءة التثبيت بأكثر من 5 مرات.
بدء التخريب
1. تقويض طريقة التثبيت التقليدية: ليست هناك حاجة للتحكم في الخزانة الكهربائية، ولا يتم تغيير طريقة تثبيت المحرك الأصلية. إنه يوفر المساحة مع تحسين كفاءة الإنتاج، مما يقلل من احتمالية حدوث أخطاء الإنتاج وتكلفة تصحيح الأخطاء.
2. إشعاع أقل وسعة موزعة: يساعد التوصيل الداخلي على تحسين التوافق الكهرومغناطيسي EMC للنظام، ويقلل بشكل كبير من التداخل، ويضمن التشغيل المستقر للنظام.
سهل الاستخدام
1. جوهر التكنولوجيا هو تقديم خدمات أفضل: إنها ليست عملية ترقية، بل تكرار. ما يتغير ليس المنتج، بل التفكير.
2. وظيفة الفرامل المتكاملة: يحتوي النظام بأكمله على فرامل ومقاومات فرامل مدمجة، مما يلغي عمل اختيار وتركيب الأسلاك، ويتجنب تمامًا الأعطال والأضرار الناجمة عن الاختيار غير الصحيح أو الاختيار غير السليم للمكونات.
التحكم الذكي في درجة الحرارة
70000 ساعة من عمر المروحة الطويل (حماية IP65)، جنبًا إلى جنب مع اكتشاف درجة الحرارة متعدد النقاط، والتحكم الذكي في تشغيل المروحة، والحمل المنخفض، وظروف الاستعداد الطويلة واضحة بشكل خاص.
تجربة جديدة
1. مدخل طاقة واسع النطاق AC300V-AC450V: يمكن لنطاق جهد الإدخال AC الواسع للغاية التعامل بهدوء مع بيئات الشبكة المختلفة وتحسين قدرة المعدات على التكيف في ظل ظروف العمل القاسية.
2. تصميم الطاقة المتزامنة للمغناطيس الدائم IPM: تصميم فولاذي مغناطيسي مدمج IPM، ارتفاع درجة الحرارة المنخفض، استجابة سريعة.
3. التحميل الزائد القوي: يمكن للخوارزمية المغناطيسية الضعيفة، التي يزيد عزم الدوران عن ضعفيهما، التعامل بسهولة مع ظروف التحميل الزائد والسرعة الزائدة.
نواة قوية
1. 2. يتم إعطاء إشارات متعددة: كمية تناظرية، اتصال، داخلي، متعدد السرعات الطرفية. 3. يمكن تمديد لوحة المفاتيح المتحركة، ويمكن تثبيتها بشكل مستقل: تعتمد لوحة المفاتيح على واجهة كبل شبكة RJ45 وتدعم التبديل السريع. يمكن تمديده لمسافات طويلة ويمكن تثبيته بشكل مستقل باستخدام قوس.
فيديو سيرفو متكامل EHS100
التطبيقات الصناعية لنظام هيدروليكي متكامل EHS100 سيرفو
التطبيقات: آلات قولبة الحقن، آلات القولبة، آلات الصب بالقالب، آلات قولبة النفخ، المكابس الهيدروليكية، آلات الانحناء، إلخ.
Specifications
| نطاق القدرة | 4,400 W-35,000 W |
|---|
| الفولتية والتردد | ثلاثي الطور 380V 50/60HZ |
|---|---|
| نطاق التقلب المسموح به | الفولتية: ±15%; تقلب التردد: ±5% معدل التشويه: يلتقي بمتطلبات IEC 61800-2 |
| تيار الإغلاق الزمني | أقل من التيار الاسمي |
| كفاءة القيادة | ≥96% |
| عامل القدرة | ≥0.94 (مع المكثف المستمر) |
| جهد الإخراج | الإخراج في الظروف الاسمية: ثلاثي الطور، 0~جهد المدخلات، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | أقصى تردد إخراج: 320HZ |
| قدرة التحميل الزائد | 150% من التيار الاسمي 60 ثانية، 180% من التيار الاسمي 5 ثوانٍ، الحد الأقصى 2.5 مرة |
| التعديل | SVPWM |
| نطاق تردد الحامل | 2.0~8.0kHz (تحديد النموذج) |
| الإعداد الرقمي | أقصى سرعة × ±0.01% |
| الإعداد التناظري | أقصى تردد × ±0.2% |
| دقة السرعة | الإعداد الرقمي: 1 دورة في الدقيقة الإعداد التناظري: أقصى سرعة × 0.05% |
| منحنى التسارع والتباطؤ | تسارع وتباطؤ خطي، منحنى S للتسارع والتباطؤ |
| العملية التلقائية لتوفير الطاقة | بناءً على حالة الحمل، يتم تحسين جهد الإخراج تلقائيًا لتحقيق عملية توفير الطاقة |
| الحد التلقائي للتيار | يتم تحديد التيار تلقائيًا أثناء التشغيل لمنع حدوث أعطال التيار الزائد المتكرر |
| الوظيفة القياسية | تحكم حلقة الضغط النفطي، التحكم في السرعة، RS485، الإخراج التناظري |
| قناة تعيين السرعة | إعداد رقمي من لوحة المفاتيح، طرف الفولطية/التيار التناظري AI1، طرف الفولطية/التيار التناظري AI2، طرف الفولطية/التيار التناظري P-AI، إعداد الاتصال والاختيار متعدد القنوات، مزيج من القنوات الرئيسية والفرعية. |
| قناة الإدخال المرتدة | طرف الفولطية/التيار AI1، طرف الفولطية/التيار AI2، طرف الفولطية/التيار P-AI، إعداد الاتصال |
| قناة أمر التشغيل | إعداد لوحة التشغيل، إعداد الطرف الخارجي، إعداد الاتصال |
| إشارة أمر الإدخال | تشغيل، إيقاف، التدوير الأمامي والخلفي، الجري، السرعة المتعددة، التوقف الحر، إعادة التعيين، اختيار وقت التسارع والتباطؤ، اختيار قناة تعيين السرعة، إنذار الأعطال الخارجي |
| إشارة الإخراج الخارجي | إخراجين ترليونيين؛ 1 إخراج ترانزستور؛ 2 إخراجات تناظرية، نطاق إخراج الفولطية: 0~10V/0~10V، نطاق إخراج التيار: 0~20mA/0~20mA |
| وظيفة الحماية | زيادة الفولتية، انخفاض الفولتية، حد التيار، تيار زائد، الحمل الزائد، السخونة الزائدة، حماية البيانات |
|---|
| عرض LED | عرض أنبوب رقمي مكون من 5 أرقام في سطر واحد: يمكنه مراقبة حالة واحدة |
|---|---|
| مراقبة الحالة | أمر الضغط، ردود الفعل للضغط، إعداد السرعة، ردود الفعل للسرعة، أمر التدفق، التيار الخارج، الفولتية الخارج، العزم الخارج، القدرة الخارج، فولتية الحافلة، درجة حرارة الوحدة، درجة حرارة المحرك، حالة الاتصال للطرف X، حالة الاتصال للطرف Y، وغيرها. |
| إنذار الخطأ | التعلم الذاتي للاختلال، انقطاع التغذية المرتدة من المستشعر، سخونة زائدة للمحرك، سخونة زائدة للسائق، فشل المبدل، فشل الاتصال، زيادة الفولتية، انخفاض الفولتية، تيار زائد، دائرة قصر، فقدان الطور، حمل زائد، توقف، حد التيار، تلف حماية البيانات، حالة فشل التيار، العطل التاريخي. |
| موقع التثبيت | داخل المباني، الارتفاع لا يتجاوز 1000 متر، لا توجد غازات ملوثة أو أشعة شمس مباشرة |
|---|---|
| درجة الحرارة والرطوبة | من -10°C إلى +40°C 20%–95% رطوبة نسبية (بدون تكاثف) |
| الاهتزاز | أقل من 0.5g |
| درجة حرارة التخزين | من -25℃ إلى +60℃ |
| طريقة التثبيت | تركيب على الجدار، خزانة عمودية |
| مستوى الحماية | IP20 |
| طريقة التبريد | تبريد بالهواء القسري، تبريد بالسوائل |
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| Electro Hydraulic Servo Drive Catalog V1.0 | Catalog | English | 2022-03-29 | 20.3MB | |
| CE (EMC) of EHS100 Hydraulic Servo | Certificate | English | 2024-08-06 | 1.41MB | |
| CE (LVD) of EHS100 Hydraulic Servo | Certificate | English | 2024-08-06 | 1.38MB | |
| AC Drive PC Software V1.0 | Software | English | ZIP | 2024-02-20 | 46.5MB |
