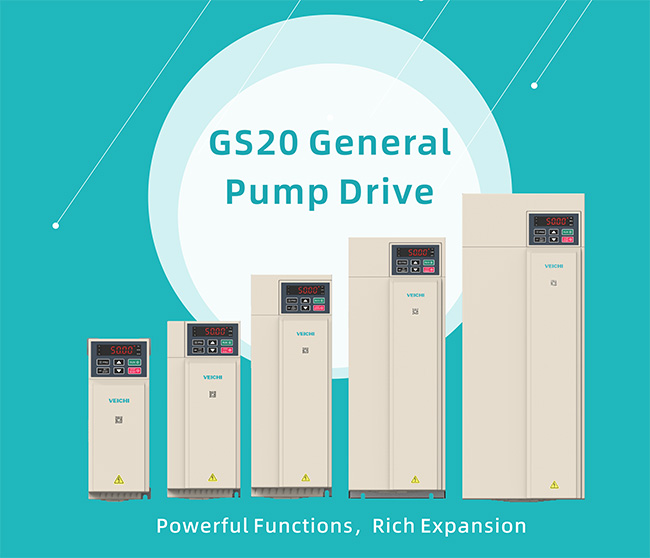

محرك مضخة عام GS20
- مظهر جديد وهيكل جسم ضيق
- وظيفة حماية المحرك
- قيادة مجموعة متنوعة من محركات المضخات بشكل مثالي
- سهل التصحيح وغني بالتوسعات
Catalogue
Contact support
Emailمحرك مضخة عام GS20
مظهر جديد، هيكل جسم ضيق
1. هيكل جسم الكتاب ضيق، أقصى قدر من توفير المساحة بنسبة 60%.
2. تصميم لوحة مفاتيح جديد، مظهر بسيط وسهولة التشغيل.
3. كتل طرفية أوروبية، أسلاك مريحة وفعالة.
وظيفة حماية المحرك
وظائف حماية أساسية متعددة للمحول؛ وظيفة حماية حصرية لمضخة المياه (حماية نقص المياه، وحماية الضغط العالي والمنخفض، وحماية التسرب، وحماية التطريز المضاد للتجمد، وحماية فصل المستشعر).
التحكم في المضخات المتعددة
1. يكتشف المضيف ضغط شبكة الأنابيب ويرسله إلى الآلة المساعدة. عندما لا يكون الضغط كافيًا، تبدأ الآلة المساعدة في العمل وفقًا للتردد المحدد، وتقوم الآلة الرئيسية بضبط PID للضغط الثابت.
2. تعمل الآلات الرئيسية والمساعدة بشكل متناوب على فترات منتظمة لتحقيق الاستخدام الموحد لمضخة المياه وإطالة عمر مضخة المياه.
تشغيل مجموعة متنوعة من محركات المضخات بشكل مثالي
تشغيل مجموعة متنوعة من محركات مضخات المياه بشكل مثالي مثل المحركات غير المتزامنة والمتزامنة ذات المغناطيس الدائم والمترددة المتزامنة وما إلى ذلك.
وظائف متعددة لإمداد المياه
إنترنت الأشياء الذكي
1. دعم تحديد المواقع عبر نظام تحديد المواقع العالمي (GPS). اتصال wifidata، تخزين البيانات دون اتصال بالإنترنت.
2. بدون مراقبة، في الوقت الفعلي، التحكم عن بعد.
3. تحليل البيانات الضخمة، وحساب توليد الطاقة التراكمية والتدفق.
سهل التصحيح وغني بالتوسع
1. برنامج كمبيوتر احترافي، قراءة بمفتاح واحد لمعلمات التصحيح.
2. يقرأ الذبذبات الافتراضية البيانات بدقة.
3. يدعم ModBus وSPI. GPRS وبطاقة PG وواجهات التوسعة الأخرى.
فيديو محرك المضخة من سلسلة GS
التطبيقات الصناعية لمضخة GS20 العامة محرك
التطبيقات: المياه السكنية، والري الزراعي، والحفاظ على المياه وشؤون المياه، ومعالجة مياه التدفئة والتهوية وتكييف الهواء.
Specifications
| الجهد، التردد | الطور الواحد: 220 فولت، 50/60 هرتز؛ ثلاثي الأطوار: 220 فولت، 50/60 هرتز؛ ثلاثي الأطوار: 380 فولت، 50/60 هرتز |
|---|---|
| التحمل للتقلبات | معدل عدم توازن الجهد:<3%؛ التردد:±5%؛ معدل الانحراف: وفقًا لمتطلبات IEC61800-2 |
| تيار التدفق الأولي | أقل من التيار المقدر |
| عامل القدرة | ≥0.94 (مع مفاعل تيار مستمر) |
| كفاءة العاكس | ≥96% |
| جهد الخرج | الخرج تحت الحالة المقدر: 3 أطوار، 0～جهد الإدخال، الانحراف <5% |
|---|---|
| نطاق تردد الخرج | النوع G: 0～600 هرتز |
| دقة تردد الخرج | التردد الأقصى ±0.5% |
| قدرة التحمل الزائد | النوع G: 150% من التيار المقدر/1 دقيقة، 180% من التيار المقدر/10 ثوان، 200% من التيار المقدر/0.5 ثانية النوع P: 120% من التيار المقدر/1 دقيقة، 140% من التيار المقدر/10 ثوان، 150% من التيار المقدر/0.5 ثانية |
| نوع المحرك | محرك ثلاثي الأطوار غير متزامن؛ محرك مغناطيس دائم متزامن (موجة جيبية) |
|---|---|
| وضع التحكم في المحرك | تحكم V/F، تحكم متجه مفتوح الحلقة، تحكم متجه مغلق الحلقة |
| التضمين | تحسين تضمين متجه الجهد الفضائي PWM |
| تردد الناقل | 1.0～16.0 كيلوهرتز |
| نطاق التحكم في السرعة | التحكم المتجه بدون PG، الحمل المقدر 1:1000 |
| دقة السرعة الثابتة | التحكم المتجه بدون PG: ≤2% من سرعة التزامن المقدر؛ التحكم المتجه مع PG: ≤0.05% من سرعة التزامن المقدر |
| عزم الدوران المبدئي | التحكم المتجه بدون PG: 150% من العزم المقدر عند 0.5 هرتز؛ التحكم المتجه مع PG: 0 هرتز، 200% من العزم المقدر عند 0 هرتز |
| استجابة العزم | التحكم المتجه بدون PG: <20 مللي ثانية؛ التحكم المتجه مع PG: <10 مللي ثانية |
| دقة التردد | الإعداد الرقمي: التردد الأقصى×±0.01%؛ الإعداد التناظري: التردد الأقصى×±0.2% |
| دقة التردد | الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: التردد الأقصى×0.05% |
| التحكم في العزم | حساب إعدادات العزم، وضع تحديد السرعة مع التحكم في العزم |
|---|---|
| قدرة الفرملة بالتيار المستمر | تردد البدء: 0.00～50.00 هرتز؛ زمن الفرملة: 0.0～60.0 ثانية؛ تيار الفرملة: 0.0～150.0% من التيار المقنن |
| تعزيز العزم | تعزيز العزم التلقائي: 0.0%～100.0%; تعزيز العزم اليدوي: 0.0%～30.0% |
| منحنى V/F | أربعة أوضاع: منحنى خطي لخصائص العزم، منحنى V/F مُحدد ذاتيًا، منحنى خصائص تقليل العزم (1.1 إلى 2.0 طاقة)، منحنى V/F تربيعي |
| منحنى التسارع / التباطؤ | وضعان: تسارع/تباطؤ خطي ومنحنى تسارع/تباطؤ على شكل S. 4 مجموعات من التسارع/التباطؤ، وحدة الزمن 0.01 ثانية، أقصى زمن: 650.00 ثانية |
| الجهد الكهربائي الاسمي للإخراج | باستخدام وظيفة تعويض جهد الإمداد، يكون الجهد الاسمي للمحرك 100%، ويمكن ضبطه في نطاق 50 إلى 100% (لا يمكن أن يتجاوز الخرج جهد الإدخال) |
| التعديل التلقائي للجهد | عند تقلب جهد مصدر الطاقة، يمكنه الحفاظ على جهد الإخراج ثابتًا تلقائيًا |
| تشغيل توفير الطاقة التلقائي | أثناء وضع التحكم في V/F، حسب حالة الحمل، يتم تحسين جهد الخرج تلقائيًا لتوفير الطاقة |
| الحد التلقائي للتيار | يتم تحديد التيار تلقائيًا أثناء التشغيل لمنع حدوث أعطال ناتجة عن التيار الزائد |
| معالجة انقطاع الطاقة الفوري | التشغيل غير المنقطع من خلال التحكم في جهد الناقل أثناء فقد الطاقة الفوري |
| الوظيفة القياسية | التحكم PID، تتبع السرعة، إعادة التشغيل بعد انقطاع الطاقة، تجاوز التردد، التحكم في الحد الأعلى/الأدنى للتردد، التشغيل المبرمج، السرعة المتعددة، RS485، الخرج التماثلي، خرج النبض الترددي |
| قناة إعداد التردد | إعداد رقمي من لوحة المفاتيح، إعداد تناظري لجهد/تيار الطرف AI1، إعداد تناظري لجهد/تيار الطرف AI2، الإعداد من خلال الاتصال والاختيار بين القنوات المتعددة، الجمع بين القناة الرئيسية والمساعدة، بطاقة توسعة، ودعم تبديل الأوضاع المختلفة |
| قناة إدخال التغذية الراجعة | جهد/تيار الطرف AI1، جهد/تيار الطرف AI12، الإعداد من خلال الاتصال، إدخال النبض منخفض السرعة PUL، بطاقة التوسعة |
| قناة أمر التشغيل | الإعداد من لوحة التشغيل، الإعداد من الطرف الخارجي، الإعداد من خلال الاتصال، الإعداد من خلال بطاقة التوسعة |
| إشارة أمر الإدخال | تشغيل، إيقاف، اتجاه أمامي/عكسي، التشغيل المؤقت، سرعة متعددة، الإيقاف الحر، إعادة الضبط، اختيار وقت التسارع/التباطؤ، اختيار قناة إعداد التردد، إنذار خطأ خارجي |
| إشارة الإخراج الخارجية | خرج تتابعي واحد، خرج تجميع واحد، خرج تماثلي AO: من 0～10V أو 4～20mA |
| وظيفة الحماية | الجهد الزائد، الجهد المنخفض، الحد الأقصى للتيار، التيار الزائد، الحمل الزائد، مرحل الحرارة الكهربائية، السخونة الزائدة، توقف الجهد الزائد، حماية البيانات، حماية السرعة السريعة، حماية فشل الطور للإدخال/الإخراج. |
|---|
| عرض LED | لوحة مفاتيح مدمجة: عرض أنبوب رقمي بخط واحد 5 أرقام: مراقبة حالة العاكس 1 لوحة مفاتيح خارجية: عرض أنبوب رقمي مزدوج الخط 5 أرقام: مراقبة حالتين للعاكس |
|---|---|
| نسخ المعلمات | وظيفة تحميل وتنزيل معلومات رمز العاكس لنسخ المعلمات بسرعة |
| مراقبة الحالة | التردد الناتج، التردد المعطى، التيار الناتج، الجهد المدخل، الجهد الناتج، سرعة المحرك، ردود الفعل PID، قيمة PID المعطاة، درجة حرارة الوحدة، إلخ. مراقبة المعلمات |
| إنذار الخطأ | الجهد الزائد، الجهد المنخفض، التيار الزائد، الدائرة القصيرة، فشل الطور، الحمل الزائد، السخونة الزائدة، توقف الجهد الزائد، الحد الأقصى للتيار، أو الحماية من البيانات المتعرضة للخطر، صحة خطأ التيار، سجل الأخطاء التاريخية. |
| مكان التثبيت | الارتفاع أقل من 1000 متر، وتقليل الحمل أكثر من 1000 متر. يقلل الحمل بنسبة 1% لكل 100 متر لا توجد تكثف أو تجمد أو أمطار أو ثلوج أو إفرازات، الإشعاع الشمسي أقل من 700W/m2، الضغط الجوي 70 ~ 106kPa |
|---|---|
| درجة الحرارة والرطوبة | -10 ~ +50°C، يمكن استخدام التخفيض عند أكثر من 40°C، الحد الأقصى لدرجة الحرارة هو 60°C (عند التشغيل بدون حمل) من 5% إلى 95% RH (بدون تكاثف) |
| الاهتزاز | 9～200Hz، 5.9m/s2 (0.6g) من 5% إلى 95% RH (بدون تكاثف) |
| درجة حرارة التخزين | -30 ~ +60°C |
| طريقة التثبيت | تعليق على الجدار |
| مستوى الحماية | IP20 |
| طريقة التبريد | التبريد بالهواء القسري |
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| GS Series Smart Pump Drive Catalog V1.0 | Catalog | English | 2022-05-12 | 36.67MB |
