سلسلة VC5 من PLC عالية الأداء
- يدعم 32 محورًا حقيقيًا و32 إلى 64 محورًا وهميًا مع التحكم القوي في الحركة.
- مساحة برنامج المستخدم تدعم 200 ألف خطوة.
- 8 قنوات إدخال عالية السرعة 200 كيلو هرتز و 8 قنوات إخراج عالية السرعة 200 كيلو هرتز.
- RS485 وCAN وEthernet وEtherCAT، الواجهة التي يمكنها تحقيق اتصالات الشبكة متعددة المستويات.
دليل المستخدم
اتصل بالدعم
البريد الإلكترونينظرة عامة على PLC عالي الأداء لسلسلة VC5 من EtherCAT
تعتبر PLC لسلسلة VC5 من الجيل الجديد من PLC عالي الأداء لسلسلة EtherCAT التي طورتها شركة VEICHI. باستخدام تقنية بنية ثنائية النواة، تتمتع بقدرات تحكم قوية في الحركة، وأسرع دورة اتصال هي 250 ميكروثانية، ودقة وقت المزامنة هي 80 نانوثانية. يمكن تحقيق التحكم في حركة ناقل EtherCAT لما يصل إلى 32 محورًا حقيقيًا. يمكنه تلبية متطلبات سعة عمود الحزام ومتطلبات التحكم الصارمة في التكلفة، مما يقلل الضغط على التصنيع.
1. يدعم 32 محورًا حقيقيًا و32 إلى 64 محورًا وهميًا.
2. مساحة برنامج المستخدم تدعم 200 ألف خطوة.
3. 8 قنوات من عد الإدخال عالي السرعة 200 كيلو هرتز و8 قنوات من إخراج عالي السرعة 200 كيلو هرتز.
4. RS485 وCAN وEthernet وEtherCAT، يمكن للواجهة تحقيق اتصالات شبكة متعددة المستويات.
يدعم التحكم في حركة ناقل EtherCAT ذي 32 محورًا
دعم إيثرنت صناعي متقدم، تشغيل موزع لمحطات رئيسية وتابعة، تركيب مريح ودورة نقل معلومات مختصرة. سرعة الاتصال سريعة، ووقت المزامنة قصير، ويتم دعم أوضاع التحكم في التشغيل مثل الخط المستقيم والقوس والكام.
يدعم بروتوكول CanOpen
يدعم بروتوكول CanOpen الرئيسي والتابع وCAN المجاني (بروتوكول 301/402).
تحقيق اتصالات الشبكة متعددة المستويات
يدعم VC5 EtherCAT، Ethernet (Modbus-TCP، TCP/IP)، CANopen، RS485 (Modbus، بروتوكول مجاني)، RS232، Type-C. يدعم بروتوكول N:N الذي طورته شركة VEICHI بشكل مستقل. يمكن تحقيق اتصالات الشبكة متعددة المستويات. في المناسبات التي يحدث فيها تفاعل المعلومات مع المؤازرة، والرؤية، والروبوت، ومسدس مسح الكود، ونظام التصنيع التنفيذي، وما إلى ذلك، فإنه يحقق تحسينًا شاملاً للكفاءة في التصنيع.
يدعم وظيفة الكاميرا الإلكترونية والتروس الإلكترونية
التدخل الخطي، التدخل الدائري
8 مدخلات عد عالية السرعة، 8 مخرجات نبضية عالية السرعة
يدعم العد أحادي الطور، ثنائي الطور (أعلى/أسفل)، طور AB. يدعم 4 عد مضاعف، يدعم عداد عالي السرعة 8 قنوات للطور الواحد، أعلى تردد هو 200 كيلو هرتز، ويدعم ثنائي الطور 4 قنوات، أعلى تردد هو 200 كيلو هرتز.
يوفر 8 مخرجات نبضية عالية السرعة بتردد خرج 200 كيلو هرتز. يدعم مجموعة تعليمات التحكم في تحديد المواقع، مما يسهل على المستخدمين تنفيذ تطبيقات التحكم في الحركة.
واجهة COM
توفر وحدة وحدة المعالجة المركزية منفذ اتصال تسلسلي 1 RS232 و1 RS485، يسمى COM0 وCOM1 على التوالي، ويبلغ الحد الأقصى لمعدل بت الاتصال 115.2 كيلوبت في الثانية. يمكن استخدام منفذ COM0 كمنفذ برمجة ويدعم أيضًا بروتوكول Modbus RTU التابع. يدعم COM1 بروتوكول Modbus RTU الرئيسي/التابع، والاتصال المتاح، وبروتوكول N:N، ومقاومة الطرفية المدمجة، ويمكن الاتصال به.
برنامج برمجة كمبيوتر جديد تمامًا
يتم تبديل لغات برمجة متعددة، كما يسهل التعامل مع البرمجة المفتوحة.
1. يدعم لغات برمجة متعددة وتحويلها المتبادل.
2. ضبط معلمات الأوامر المعقدة بسرعة.
3. يدعم برمجة كتلة الوظيفة.
4. تعليمات كتلة الوظيفة LD وSFC وFB وطرق برمجة أخرى.
5. إنشاء البرامج الفرعية وتنفيذها تلقائيًا.
6. يدعم تصحيح أخطاء وظيفة الذبذبات.
7. وظيفة تسجيل الأخطاء التاريخية.
فيديو PLC عالي الأداء من سلسلة VC5 لناقل EtherCAT
المواصفات
| سعة البرنامج | 64K |
|---|
| سرعة الأمر الأساسية | 0.065μs |
|---|
| المدخلات عالية السرعة | 8 قنوات * 200 كيلوهرتز |
|---|
| المخرجات عالية السرعة | 8 قنوات * 200 كيلوهرتز |
|---|
| الفلترة الرقمية | X0 ～ X7 تعتمد فلترًا رقميًا قابلًا للإعداد |
|---|
| التخزين عند انقطاع الطاقة | 48K كلمات |
|---|
| الاتصال التسلسلي COM | منفذ اتصال ثنائي الاتجاه COM0: RS232 COM1: RS485 |
|---|
| USB | دعم واجهة USB-Type-C |
|---|
| CANopen | منفذ اتصال CAN مدمج (يدعم المحطة الرئيسية ما يصل إلى 64 تكوينًا، ويدعم المحطة التابعة ما يصل إلى 8 PDOs) |
|---|
| Ethernet | منفذ اتصال Ethernet مدمج تحميل وتحميل البرنامج، Modbus-TCP يدعم ما يصل إلى 16 اتصالًا فرعيًا |
|---|
| نوع توسيع الاتصال الأيسر | دعم قناة RS-485 واحدة للتوسيع |
|---|
| نوع وحدة التوسيع اليمنى | يدعم ما يصل إلى 15 وحدة، منها 8 وحدات خاصة على الأكثر |
|---|
| أمر التمركز | تم إضافة أنواع متعددة من وظائف التمركز |
|---|
| ساعة الوقت الحقيقي | دعم |
|---|
| تسارع وتباطؤ منحنى S | دعم |
|---|
| أمر التداخل | دعم التداخل الخطي والمحوري الثنائي المحور |
|---|
| الكام الإلكتروني | دعم كام إلكتروني رباعي المحور |
|---|

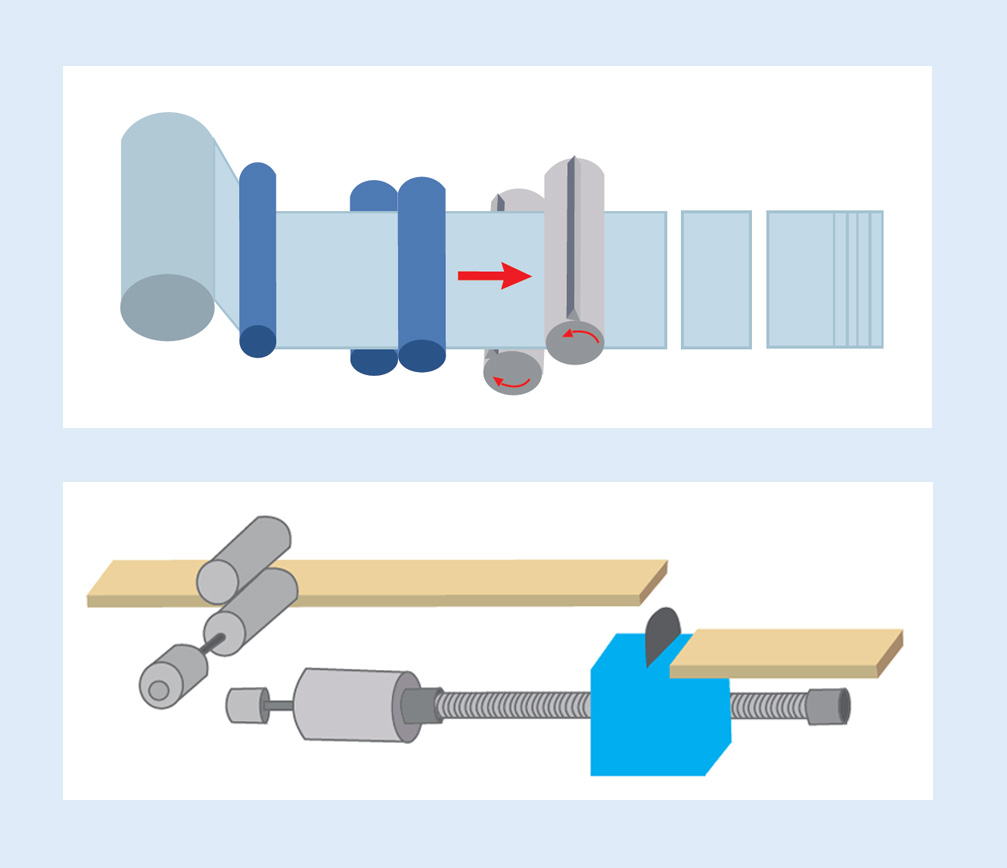

| القص الطائر/القص الطائر غير القياسي | دعم القص الطائر الرباعي المحور/القص الطائر |
|---|
التنزيلات
| اسم الملف | النوع | اللغة | نوع الملف | التحديث | تنزيل |
|---|---|---|---|---|---|
| VC Series PLC Catalog V1.1 | Catalog | English | 2024-03-28 | 8.06MB | |
| SD Series Servo Drive Solution Catalog for Machine Tool Industry | Catalog | English | 2019-04-17 | 10MB | |
| VC5 Series PLC Custom Variable Manual V1.0 | Manual | English | 2023-08-17 | 1.47MB | |
| VC5 Series PLC Ethercat Manual V1.0 | Manual | English | 2023-08-17 | 16.3MB | |
| VC Series PLC VC-4AD User Manual V1.0 | Manual | English | 2023-02-23 | 880KB | |
| VC Series PLC VC-24V5POW User Manual V1.0 | Manual | English | 2023-02-23 | 669KB | |
| VC Series PLC VC-RS485 Module Quick Reference Manual V1.0 | Manual | English | 2023-02-23 | 576KB | |
| VC Series PLC VC-IO Quick Reference Manual V1.0 | Manual | English | 2023-02-23 | 691KB | |
| VC Series PLC VC-4TC Quick Reference Manual V1.0 | Manual | English | 2023-02-23 | 794KB | |
| VC Series PLC VC-4PT Quick Reference Manual V1.0 | Manual | English | 2023-02-23 | 911KB | |
| VC Series PLC VC-4DA Quick Reference Manual V1.0 | Manual | English | 2023-02-23 | 859KB | |
| VC Series PLC Basic Programming Manual V1.0 | Manual | English | 2023-02-23 | 24.6 MB | |
| VC5 Series PLC EtherCAT Motion Control Manual V1.0 | Manual | English | 2023-02-23 | 17MB | |
| VC Series PLC VC-4TC Thermocouple Type Temperature Input Module Manual V1.0 | Manual | English | 2022-01-27 | 807KB | |
| VC Series PLC Setup Software V1.12.9.2 | Software | English | ZIP | 2024-06-06 | 143MB |
| VC Series PLC Setup Software V1.12.8.6 | Software | English | ZIP | 2023-10-07 | 56.5MB |
| VC Series PLC USB Driver V1.0 | Software | English | ZIP | 2022-01-27 | 1.99MB |
