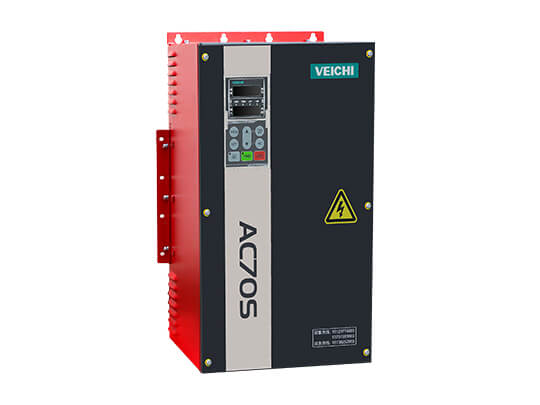

محرك AC70S خاص للمصاعد الإنشائية
- لا حاجة لتغيير معلمات العاكس، طالما تم توصيل الأسلاك بشكل صحيح، فيمكنه العمل بشكل طبيعي بعد تشغيل الجهاز.
- يمكن تحقيق الهبوط الدقيق بأي سرعة؛
- يمكن لمشغل لوحة المفاتيح عرض الحد العلوي والسفلي، والإشارات الصاعدة والهابطة، وهو أمر مناسب لصيانة النظام؛
- تشغيل سلس، بدون تأثير، يقلل من تآكل الهيكل الميكانيكي والأجزاء المعرضة للخطر؛
User guide
Contact support
Emailمقدمة المنتج
محرك مزود بوظيفة إرساء مصمم خصيصًا لتحويل المصاعد القديمة. من خلال دمج محول التردد ووحدة الفرامل ومؤشر الحالة، فهو مناسب للصيانة في الموقع للمعدات ويقلل من تكلفة تحويل تحويل التردد لمصعد البناء.
الميزات
1. آمن وموثوق به: وظيفة التحكم في منطق الفرامل الخاصة، من خلال تردد التحرير وزميل تحرير التيار للوصول إلى الفرامل، لضمان سلامتها وموثوقيتها.
2. نسبة أداء إلى سعر عالية: مقارنة بمجموعة كاملة من خزائن العاكس، فإن السعر أرخص والأداء مكافئ.
3. تصميم إنساني: لا حاجة لتغيير معلمات العاكس، طالما أن الأسلاك متصلة بشكل صحيح، يمكن أن تعمل بشكل طبيعي بعد تشغيل الجهاز.
4. التحويل بسيط: لا حاجة لإضافة أجهزة حد التباطؤ، ولا حاجة لاستبدال طاولة التشغيل؛ يمكن تحقيق هبوط دقيق بأي سرعة.
5. صيانة مريحة: يمكن لمشغل لوحة المفاتيح عرض الحد العلوي والسفلي، وإشارات الصعود والنزول، وهو ما يكون مناسبًا لصيانة النظام.
6. إطالة العمر الميكانيكي: التشغيل السلس، وعدم التأثير، وتقليل تآكل الهيكل الميكانيكي والأجزاء المعرضة للخطر، وإطالة وقت استخدام المحرك وفرامل القرص، وزيادة عمر خدمة مصعد البناء بشكل فعال.
التطبيقات الصناعية لمحرك AC70S الخاص لمصعد البناء
التطبيقات: مصعد البناء.
Specifications
| نطاق القدرة | 30,000 واط - 37,000 واط |
|---|
| تردد الجهد | ثلاثي الطور 380V 50/60Hz ثلاثي الطور 220V 50/60Hz |
|---|---|
| التغيرات المسموح بها | الجهد: 320V～440V؛ معدل عدم توازن الجهد: <3%; التردد: ±5% معدل التشوه يتوافق مع متطلبات IEC61800-2 |
| جهد الإخراج | الإخراج في الظروف الاسمية: 3 أطوار، 0～جهد الإدخال، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | 0~120Hz |
| دقة تردد الإخراج | ±0.5% من قيمة التردد القصوى |
| سعة التحميل الزائد | 150% تيار مقنن لمدة 60 ثانية، 180% تيار مقنن لمدة 10 ثوانٍ، 200% تيار مقنن لمدة 0.5 ثانية |
| وضع التحكم بالمحرك | تحكم فيكتور بدون PG، تحكم فيكتور مع PG، تحكم V/F |
|---|---|
| تردد الحامل | 0.6～15.0kHz، تعديل عشوائي للحامل |
| نطاق التحكم بالسرعة | تحكم فيكتور بدون PG، حمولة اسمية 1:100 تحكم فيكتور مع PG، حمولة اسمية 1:1000 |
| دقة السرعة في الحالة الثابتة | تحكم فيكتور بدون PG: ≤1% من سرعة التزامن الاسمية تحكم فيكتور مع PG: ≤0.02% من سرعة التزامن الاسمية |
| عزم بدء التشغيل | تحكم فيكتور بدون PG: 180% من عزم الدوران الاسمي عند 0.5 هرتز تحكم فيكتور مع PG: 200% من عزم الدوران الاسمي عند 0 هرتز |
| قدرة الفرامل المباشرة | تردد البدء: 0.00～50.00Hz وقت الفرملة: 0.0～60.0 ثانية تيار الفرملة: 0.0～150.0% من التيار المقنن |
|---|---|
| جهد الإخراج المقنن | باستخدام وظيفة تعويض جهد مصدر الطاقة، جهد المحرك المقنن هو 100%، ويمكن ضبطه في النطاق من 50-100% (لا يمكن أن يتجاوز الإخراج جهد المدخل) |
| قناة إعداد التردد | إعداد رقمي من خلال لوحة المفاتيح، مقياس الجهد عبر لوحة المفاتيح، إعداد عبر الاتصال، اختيار متعدد القنوات عبر الأطراف |
| قناة أمر التشغيل | إعداد من خلال لوحة التشغيل، إعداد عبر الأطراف الخارجية، إعداد عبر الاتصال |
| إشارة الإدخال/الإخراج الخارجية | 8 مدخلات منطقية، 1 مدخل نبضات عالي السرعة، 2 مدخلات تناظرية، 2 مخرجات تناظرية، 2 مخرجات ريليه، 1 مخرج جامع، و 1 واجهة اتصال RS485 |
| وظيفة الحماية | الجهد الزائد، الجهد المنخفض، تحديد التيار، التيار الزائد، التحميل الزائد، ارتفاع درجة الحرارة، التوقف بسبب الجهد الزائد |
|---|
| مكان التثبيت | داخل الأماكن المغلقة، لا يزيد عن 1000 متر فوق سطح البحر، لا توجد غازات تآكلية أو أشعة شمس مباشرة |
|---|---|
| درجة الحرارة والرطوبة | من -10 إلى +40 درجة مئوية، من 20% إلى 95% الرطوبة النسبية (دون تكاثف) |
| الاهتزاز | أقل من 0.5g تحت 20Hz |
| درجة حرارة التخزين | -25~+60 درجة مئوية |
| مستوى الحماية | IP25 |
| طريقة التبريد | تبريد بالهواء القسري |
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| AC70S Series Construction Hoist Specialized Inverter Manual V1.0 | Manual | English | 2022-04-08 | 812KB |
