سلسلة S200 من آلات الرفع المتكاملة للإنشاءات
- كامل المواصفات، هيكل بسيط وصيانة فعالة.
- جهاز التحكم عن بعد GPRS لإدارة الأسواق النائية بسهولة.
- تتوفر المرافق المساعدة، والتشغيل أكثر ملاءمة وأمانًا.
- وظيفة برمجية قوية، بدء وإيقاف أكثر استقرارا، والتشغيل أكثر موثوقية.
كتالوج
اتصل بالدعم

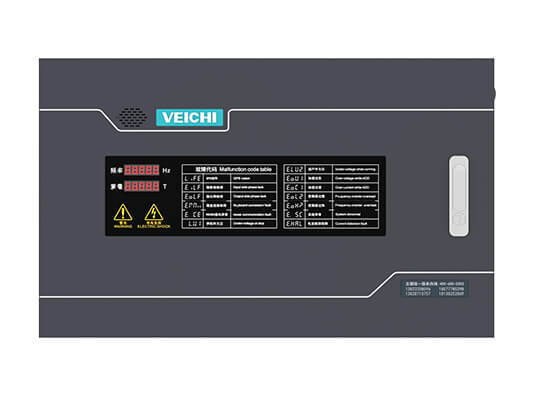

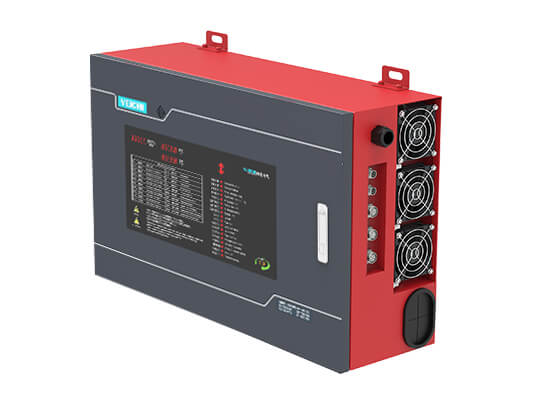

البريد الإلكترونينظرة عامة على محرك الرفع المتكامل S200-C4 للإنشاءات
محرك الرفع المتكامل من نوع S200-C4/E4 للإنشاءات هو نموذج خاص تم تطويره لنظام التحكم الكهربائي للرافعات الإنشائية. قم بضبط محول التردد، ووحدة الفرامل، ووحدة التحكم المنطقية، ومحدد الوزن، ومصدر طاقة الفرامل، وما إلى ذلك. يوفر للعملاء برنامج تحكم كهربائي كامل وعالي الأداء.
ترقية الوظيفة
1. منصة احترافية عالية الأداء، وخوارزمية تحكم ممتازة في المحرك.
2. وظيفة اكتشاف عزم الفرامل.
3. توفر وظيفة الاختبار التلقائي الوقت قبل مغادرة المصنع وتحسن كفاءة التسليم.
4. نظام تفاعلي بين الإنسان والآلة باستخدام واجهة الإنسان والآلة.
الابتكار التكنولوجي
1. مصمم بواجهات حد التباطؤ العلوي والسفلي، والتي تكون مستقلة عن بعضها البعض ولا تتداخل مع بعضها البعض، ويمكنها الدخول بسرعة في تروس عالية السرعة لتحسين كفاءة حمل المعدات.
2. التسوية التلقائية: تبسيط المعقد وجعل التشغيل أكثر سهولة في الاستخدام.
3. حماية الحد الناعم، ردود الفعل الدقيقة للموضع في الوقت الفعلي من خلال مشفر الارتفاع؛ حتى عندما يفشل الحد العلوي والسفلي. تأكد من أن المصعد لا يبدو وكأنه يندفع إلى الأعلى وينزل إلى الأسفل.
4. تحسين التباطؤ، مناسب لـ "تحديثات الآلات القديمة" بدون شروط حد التباطؤ.
هيكل محسن
1. توجد طرق مختلفة لدخول وخروج الخطوط لتلبية احتياجات العملاء المختلفين.
2. في تصميم قابلية الصيانة، تعتمد اللوحة الوسطى على باب الفتح الأيمن؛ والجهاز مقسم إلى وحدات، ولا توجد دائرة محيطية معقدة.
ترقية الشكل
رائع وجميل، بسيط وأنيق، مع نسب أكثر تنسيقًا.
الميزات
وظيفة حماية مثالية
1. حماية من فقدان طور الإدخال والإخراج.
2. حماية من ماس كهربائي للمحرك.
3. حماية من ماس كهربائي لوحدة الكبح.
4. حماية من التيار الزائد والحمل الزائد.
5. حماية ماس كهربائي لإمدادات طاقة الفرامل.
6. حماية من انخفاض الجهد وارتفاع الجهد.
وظائف برمجية كاملة
1. برنامج التحكم المنطقي والأجهزة متشابكة بشكل مزدوج.
2. وظيفة حماية الحد الناعم.
3. وظيفة حماية الإخراج غير الطبيعية.
4. وظيفة اختبار الأداء.
5. التحكم المنطقي المخصص للفرامل.
6. وظيفة متابعة الضغط والسرعة.
7. وظيفة التشخيص الذاتي للأخطاء.
مع نظام التحكم البصري، تكون الصيانة أكثر ملاءمة
وظيفة التسوية التلقائية
المجمع مبسط، وتعلم الأرضية مريح، والتصميم أكثر إنسانية.
نظام مراقبة عن بعد إنترنت الأشياء
تحديد موقع معدات الآلات، والمراقبة عبر الإنترنت، وتشخيص الأعطال عن بعد؛ لتزويد العملاء بأكبر مجموعة من الخدمات ذات القيمة المضافة.
فيديو محرك الرفع المتكامل للإنشاءات S200-C4
التطبيقات الصناعية لسلسلة S200 من آلات الرفع المتكاملة للإنشاءات
التطبيقات: رافعات الإنشاءات.
المواصفات
| نطاق القوة | 37,000 W-45,000 W |
|---|
| تردد الجهد | ثلاث مراحل 380V 50/60Hz |
|---|---|
| التقلب المسموح به | معدل توازن الجهد: <3%; التردد: ±5%; معدل التشويه يلبي متطلبات IEC61800-2 |
| تيار الدفع عند الإغلاق | أقل من التيار المقنن |
| كفاءة المحول | ≥96% |
| جهد الإخراج | الإخراج تحت الظروف المقننة: ثلاث مراحل، 0～جهد الإدخال، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | 0～600Hz |
| قدرة التحميل الزائد | 150% من التيار المقنن لمدة 1 دقيقة، 180% من التيار المقنن لمدة 10 ثوان، 200% من التيار المقنن لمدة 0.5 ثانية |
| إخراج الإضاءة | AC220V |
| إمداد طاقة الفرامل | DC195V |
| طاقة شاشة اللمس | DC24V |
| المدخلات الثابتة | حد باب المدخل، حد باب التفريغ، حد باب السقف، حد الصعود، حد الهبوط، حد التباطؤ العلوي، حد التباطؤ السفلي، حد التجاوز، ردود الفعل للفرامل، التوقف الطارئ، التوقف الطارئ في التوقف في القفص، الأمر الرئيسي للأعلى، الأمر الرئيسي للأسفل، الأمر الرئيسي للتسريع، بدء تشغيل القفص، إعادة تعيين العطل، مفتاح الإضاءة، زر الوقود، تحويل الطاقة / التردد، عملية قمة القفص و Port اختبار السقوط المتخصص. |
|---|---|
| الإخراجات الثابتة | إخراج التردد المتغير، التردد القوي الأمامي، التردد القوي العكسي، إخراج التشغيل، إخراج العطل |
| وضع التحكم في المحرك | التحكم V/F بدون PG، التحكم في المتجه بدون PG، التحكم V/F مع PG، التحكم في المتجه مع PG |
|---|---|
| التعديل | تحسين تعديل الفضاء المتجه PWM |
| تردد الحامل | 0.7～16.0kHz0 |
| نطاق التحكم في السرعة | التحكم في المتجه بدون PG، الحمل المقنن 1:100؛ التحكم في المتجه مع PG، الحمل المقنن 1:1000 |
| دقة السرعة في الحالة المستقرة | التحكم في المتجه بدون PG: ≤2% من سرعة التزامن المقننة؛ التحكم في المتجه مع PG: ≤0.05% من سرعة التزامن المقننة |
| عزم البدء | التحكم في المتجه بدون PG: 150% عزم الحمل المقنن عند 0.5 هرتز؛ التحكم في المتجه مع PG: 200% عزم الحمل المقنن عند 0 هرتز |
| استجابة العزم | التحكم في المتجه بدون PG: ＜20ms؛ التحكم في المتجه مع PG: ＜10ms |
| دقة التردد | الإعداد الرقمي: التردد الأقصى×±0.01%; الإعداد التناظري: التردد الأقصى×±0.2% |
| دقة التردد | الإعداد الرقمي: 0.01Hz؛ الإعداد التناظري: التردد الأقصى×0.05% |
| قدرة التوقف DC | تردد البدء: 0.00～50.00Hz؛ وقت التوقف: 0.0～60.0s؛ تيار التوقف: 0.0～150.0% من التيار المقنن |
|---|---|
| تعزيز العزم | زيادة العزم التلقائية 0.0%～100.0%؛ زيادة العزم اليدوية 0.0%～30.0% |
| منحنى V/F | أربع طرق: منحنى خصائص العزم الخطي، منحنى V/F مضبوط ذاتيًا، منحنى خصائص العزم المخفض (1.1～2.0 القدرة)، منحنى V/F مربع |
| منحنى التسارع والتباطؤ | طريقتان: تسارع وتباطؤ خطي، تسارع وتباطؤ منحنى S |
| جهد الإخراج المقنن | باستخدام وظيفة تعويض جهد إمداد الطاقة، يكون جهد المحرك المقنن 100%، ويمكن ضبطه في نطاق 50 إلى 100% (لا يمكن أن يتجاوز الإخراج جهد الإدخال) |
| التعديل التلقائي للجهد | عند تقلبات جهد الشبكة، يمكنه الحفاظ تلقائيًا على ثبات جهد الإخراج |
| قناة ضبط التردد | الضبط الرقمي من لوحة المفاتيح، جهاز تحكم متغير من لوحة المفاتيح، الطرف التناظري VS، الطرف التناظري للجهد/التيار AI، الطرف التناظري للتيار AS، الإعداد عبر الاتصال واختيار متعدد القنوات، الدمج بين القنوات الرئيسية والفرعية، بطاقة التوسعة، يمكن التبديل بطرق مختلفة. |
| قناة أمر التشغيل | إعداد عبر لوحة التشغيل، إعداد عبر الطرف الخارجي، إعداد عبر الاتصال، إعداد عبر بطاقة التوسعة |
| الوظيفة الوقائية | زيادة الجهد، انخفاض الجهد، الحد من التيار، زيادة التيار، الحمل الزائد، المرحل الحراري الإلكتروني، ارتفاع درجة الحرارة، توقف الجهد الزائد، حماية البيانات، الحماية السريعة، حماية فقدان الطور للإدخال والإخراج، حماية الحمل الزائد. |
|---|
| عرض LED | عرض أنبوب رقمي مزدوج الخط 5 أرقام: يمكنه مراقبة حالة محولين |
|---|---|
| نسخ المعلمات | يمكن تحميل معلومات رمز الوظيفة للمحول وتحميلها لتحقيق نسخ معلمات سريع |
| مراقبة الحالة | جميع معلمات مجموعة المعلمات التي تتم مراقبتها مثل التردد الخارج، التردد المعطى، التيار الخارج، جهد الإدخال، جهد الإخراج، سرعة المحرك، الكمية المرتدة PID، الكمية المعطاة PID، درجة حرارة الوحدة، إلخ. |
| إنذار الخطأ | زيادة الجهد، انخفاض الجهد، زيادة التيار، دائرة قصر، فقدان الطور، الحمل الزائد، ارتفاع درجة الحرارة، توقف الجهد الزائد، حد التيار، تلف حماية البيانات، حالة تشغيل خطأ، خطأ تاريخي |
| موقع التثبيت | إذا كانت الارتفاع أقل من 1000 متر، يجب تخفيض الطاقة للاستخدام فوق 1000 متر، تخفيض بنسبة 1% لكل 100 متر لا يوجد تكاثف أو تجميد أو مطر أو ثلج أو برد، إشعاع شمسي أقل من 700W/m2، الضغط 70～106kPa |
|---|---|
| درجة الحرارة والرطوبة | من -10 ℃ إلى +50 ℃، يمكن استخدامه بتخفيض في درجة الحرارة فوق 40 ℃، أقصى درجة حرارة هي 60 ℃ (تشغيل بدون حمل) 5% ～ 95%RH (بدون تكاثف) |
| الاهتزاز | عند 9～200Hz، 5.9m/s2(0.6g) |
| درجة حرارة التخزين | -30～+60℃ |
| طريقة التثبيت | مركب على الجدار |
| طريقة التبريد | تبريد بالهواء القسري |
