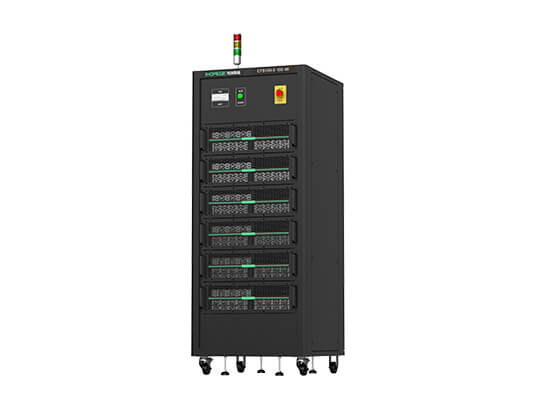

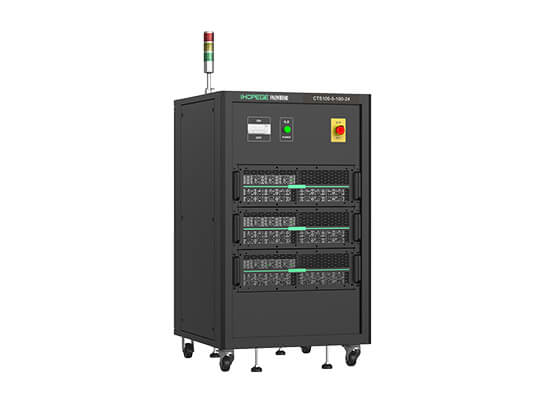

جهاز اختبار الخلايا CTS100
- دقة الجهد العالي ± 0.03% من F.S.، دقة التيار العالي ± 0.03% من F.S.؛
- نطاق التيار المتعدد 300 أمبير/200 أمبير/50 أمبير ±0.03%؛
- استجابة سريعة للتيار < 3 مللي ثانية؛
- كفاءة استعادة طاقة التفريغ تصل إلى 80٪؛
- وقت تسجيل البيانات عالي السرعة 10 مللي ثانية؛
- قناة متوازية حتى 2400 أمبير؛
- حماية متعددة لسلامة الخلايا؛
- مسجل متعدد الوظائف متكامل مع ترموستات/غرفة رطوبة؛
- مؤهلة لمعايير IEC و GB/T؛
كتالوج
اتصل بالدعم
البريد الإلكترونينظرة عامة على جهاز اختبار الخلايا CTS100
يعد جهاز CTS100 جهازًا احترافيًا لاختبار الشحن/التفريغ تم تطويره لاختبار أداء التيار العالي/الطاقة العالية. وهو مناسب لاختبار الأداء وتقييم خلايا الليثيوم أيون عالية السعة ومكثفات الليثيوم أيون، والتحقق من دورة الحياة، واختيار طراز المنتج.
يتميز جهاز CTS 100، الذي تم تبنيه بأحدث التقنيات، بكفاءة تحويل عالية للطاقة، ودقة عالية في الجهد والتيار، واستجابة ديناميكية سريعة للتيار، وترتيب تلقائي متعدد التيارات، وكثافة طاقة عالية، وعامل أمان مرتفع في الاستخدام الفعلي. يتميز CTS100 بكفاءة تحويل عالية للطاقة، ودقة عالية في الجهد والتيار، واستجابة ديناميكية سريعة للتيار، وترتيب تلقائي للتيار في نطاق متعدد التيارات، وكثافة طاقة عالية، وعامل أمان مرتفع.
يتطلب اختبار دورة حياة التيار العالية كفاءة تحويل عالية للطاقة لمعدات الاختبار، وبالتالي تم تصميم منتجات سلسلة CTS100 بتكلفة طاقة أقل وفي نفس الوقت توليد حرارة أقل بحيث يمكن للنظام الداخلي بما في ذلك عناصر التحكم في الدقة أن يعمل تحت درجة حرارة منخفضة نسبيًا لتجنب الانحراف الحراري للعناصر الرئيسية بشكل فعال. المعلمات وعمر الخدمة القصير الناجم عن تغير درجات الحرارة.
كفاءة عالية في استعادة الطاقة
يعيد جهاز CTS100 طاقة تفريغ البطارية إلى شبكة التيار المتردد بدلاً من استهلاك الطاقة العالي لتقليل كمية كبيرة من توليد الحرارة المهدرة وتحقيق تصنيع الطاقة الخضراء مع انبعاثات كربونية منخفضة. يؤدي انخفاض الطلب على توزيع الطاقة إلى تقليل تكلفة تشغيل الكهرباء وتكييف الهواء. يتم إعادة تدوير تفريغ خلايا البطارية إلى الشبكة الإقليمية، ويمكن أن تصل كفاءة إعادة التدوير إلى 80%. الكفاءة العالية تجلب كثافة طاقة أعلى، وبالتالي فإن نفس تكوين المختبر يشغل مساحة أقل وتكاليف تشغيل أقل.
معدات متعددة التيار 300A/200A/50A
تحديد مستوى التيار المناسب تلقائيًا في وضع التيار المستمر
تتوفر مستويات متعددة لمخرجات التيار والقياس لتغطية عمليات اختبار التيار العالي والمنخفض.
تحديد مستوى التيار المناسب تلقائيًا في وضع الجهد المستمر
التبديل التلقائي لمستوى التيار في وضع الجهد الثابت دون مقاطعة الإخراج لتحسين دقة التيار وزيادة اتساق حالة حكم القطع.
وقت استجابة ديناميكي سريع
وقت استجابة تيار عالي السرعة <3 مللي ثانية. استجابة سريعة للتيار لتوفير ظروف تجريبية أكثر مثالية، مما يقلل من خطأ السعة التراكمية ويحصل على بيانات مشوهة أقل في الاختبارات الديناميكية المتغيرة بسرعة.
واجهة مريحة بين الإنسان والآلة
إدارة مركزية لمعدات الاختبار وبيانات اختبار البطارية مع عرض في الوقت الفعلي لحالة البطارية (الجهد والتيار والطاقة والسعة والطاقة وما إلى ذلك).
تحليل البيانات
منحنيات مخصصة مختلفة ومقارنة المنحنيات للمستخدمين لتحليل بيانات اختبار البطارية بشكل احترافي.
محاكاة ظروف العمل
قادر على تحويل بيانات ظروف تشغيل السيارة الكهربائية الفعلية إلى عملية اختبار البطارية لمحاكاة ظروف التشغيل على البطارية.
تحرير الطور
مراحل مختلفة مدمجة (شحن/تفريغ تيار ثابت، شحن/تفريغ جهد ثابت، شحن/تفريغ طاقة ثابتة، نبضة، محاكاة ظروف العمل، DCIR، إلخ) لتعيين ظروف التسجيل الشاملة/المرحلة الواحدة وظروف الحماية لاختبارات شحن/تفريغ البطارية.
تصدير التقرير
يتم تصدير بيانات اختبار البطارية في أشكال مختلفة من التقارير.
التنسيق مع الأجهزة المحيطة
الأجهزة الطرفية (منظم الحرارة، مبرد المياه، إلخ) يتم التحكم فيها بأشكال عديدة من خلال مفتاح جيجابت يعتمد على اتصالات شبكة TCP/IP.
محرك تيار متردد من سلسلة AC01 للشبكة
المواصفات
| نطاق الجهد | شحن 0V～5V، تفريغ 1V～5V; |
|---|---|
| دقة الجهد | 0.1mV; |
| دقة الجهد | ±0.03%F.S. @25℃±10℃; |
| نطاق التيار | CTS100-5-200-32: شحن 15mA～200A، تفريغ 15mA～200A; CTS100-5-300-32: شحن 15mA～300A، تفريغ 15mA～300A; CTS100-5-600-16: شحن 15mA～600A، تفريغ 15mA～600A; CTS100-5-1200-8: شحن 15mA～1200A، تفريغ 15mA～1200A; |
| دقة التيار | 0.1mA; |
| التيار المبدئي | CTS100-5-200-32: 50A/100A/200A; CTS100-5-300-32: 50A/200A/300A; CTS100-5-600-16: 50A/200A/300A/600A; CTS100-5-1200-8: 50A/200A/300A/1200A; |
| دقة التيار | ±0.03%F.S. @25℃±10℃; |
| الطاقة المبدئية | CTS100-5-200-32: 250W/500W/1000W; CTS100-5-300-32: 250W/1000W/1500W; CTS100-5-600-16: 250W/1000W/1500W/3000W; CTS100-5-1200-8: 250W/1000W/1500W/6000W; |
| دقة الطاقة | ±0.05%F.S. @25℃±10℃; |
| دقة الطاقة | 1mW; |
| أسرع وقت أخذ عينات للقناة الرئيسية | 10ms; |
| وقت تصاعد التيار (0A～±100%) | ＜3ms; |
| كفاءة الشحن | 81% (أعلى كفاءة لجهد البطارية من 2V-4.2V)، 85% (أعلى كفاءة لجهد البطارية 5V); |
| كفاءة التفريغ | 79% (أعلى كفاءة لجهد البطارية من 2V-4.2V)، 82% (أعلى كفاءة لجهد البطارية 5V); |
| قناة حماية الجهد المساعد | دقة ±1mV (25℃±10℃)، معدل أخذ العينات 10ms، -8V～8V، تيار التسريب＜0.1uA، مقاومة الإدخال＞200MΩ، واحدة لكل قناة رئيسية؛ |
| قناة حماية الضغط المساعد | دقة ＜0.2%FS (25℃±10℃)، 0～10T/0～3mV/V، واحدة لكل قناة رئيسية كحد أقصى؛ |
| قناة حماية درجة الحرارة المساعد (NTC أو ثرموميتر الخيارين) | دقة ±0.5 (25℃±20℃)، -40℃～125℃، معدل أخذ العينات 500ms، 4 مستشعرات NTC كحد أقصى لكل قناة رئيسية; دقة ±1 (25℃±20℃)، -70℃～250℃، معدل أخذ العينات 500ms، 3 كيب نوع أو T نوع من الثيرمومتر كحد أقصى لكل قناة رئيسية; |
| عدد القنوات الرئيسية للوحة مفردة | CTS100-5-200-32: 32 قناة قياسية، اختيارية 8 قنوات أو 16 قنوات أو 24 قنوات; CTS100-5-300-32: 32 قناة قياسية، اختيارية 8 قنوات أو 16 قنوات أو 24 قنوات; CTS100-5-600-16: 16 قناة قياسية، اختيارية 4 قنوات أو 8 قنوات أو 12 قنوات; CTS100-5-1200-8: 8 قنوات قياسية، اختيارية 2 قنوات أو 4 قنوات أو 6 قنوات; |
| الأبعاد الميكانيكية (العرض*الارتفاع*العمق) | 720مم*1900مم*750مم; |
| الوزن الميكانيكي | ＜600كجم (خزانة قياسية); |
