نظام اختبار الشحن والتفريغ MTS100
- دقة الجهد العالي ± 0.05% من F.S.
- دقة التيار العالية ± 0.05% من F.S.
- ردود فعل طاقة التفريغ؛
- استجابة سريعة للتيار < 5 مللي ثانية؛
- كفاءة استعادة طاقة التفريغ تصل إلى 90٪؛
- وقت تسجيل البيانات عالي السرعة 10 مللي ثانية؛
- قناة متوازية حتى 2400 أمبير؛
- حماية سلامة متعددة للوحدة؛
- مسجل متعدد الوظائف متكامل مع ترموستات/غرفة رطوبة؛
Catalogue
Contact support
Emailنظرة عامة على نظام اختبار الشحن والتفريغ MTS100
MTS100 هو جهاز اختبار شحن/تفريغ احترافي تم تطويره لاختبار أداء التيار العالي/الطاقة العالية. وهو مناسب لاختبار الأداء وتقييم خلايا الليثيوم أيون عالية السعة ومكثفات الليثيوم أيون، والتحقق من دورة الحياة، واختيار طراز المنتج.
تم اعتماد MTS 100 بأحدث التقنيات، ويتميز بكفاءة تحويل الطاقة العالية، ودقة الجهد والتيار العالية، والاستجابة الديناميكية السريعة للتيار، والتدريج التلقائي لنطاق التيار المتعدد، وكثافة الطاقة العالية، وعامل الأمان العالي في الاستخدام الفعلي. يتميز MTS100 بكفاءة تحويل عالية للطاقة، ودقة عالية في الجهد والتيار، واستجابة ديناميكية سريعة للتيار، وترتيب تلقائي للتيار متعدد النطاقات، وكثافة عالية للطاقة، وعامل أمان مرتفع.
يتطلب اختبار دورة حياة التيار العالية كفاءة تحويل عالية للطاقة لمعدات الاختبار، وبالتالي تم تصميم منتجات سلسلة MTS100 بتكلفة طاقة أقل وفي نفس الوقت توليد حرارة أقل بحيث يمكن للنظام الداخلي بما في ذلك عناصر التحكم في الدقة أن يعمل تحت درجة حرارة منخفضة نسبيًا لتجنب الانحراف الحراري للعناصر الرئيسية بشكل فعال. المعلمات وعمر الخدمة القصير الناجم عن تغير درجات الحرارة.
كفاءة عالية في استعادة الطاقة
يعيد MTS100 طاقة تفريغ البطارية إلى شبكة التيار المتردد بدلاً من استهلاك الطاقة العالي لتقليل كمية كبيرة من توليد الحرارة المهدرة وتحقيق تصنيع الطاقة الخضراء مع انبعاثات كربونية منخفضة. يؤدي انخفاض الطلب على توزيع الطاقة إلى تقليل تكلفة تشغيل الكهرباء وتكييف الهواء. يتم إعادة تدوير تفريغ خلايا البطارية إلى الشبكة الإقليمية، ويمكن أن تصل كفاءة إعادة التدوير إلى 90%. الكفاءة العالية تجلب كثافة طاقة أعلى، وبالتالي فإن نفس تكوين المختبر يشغل مساحة أقل وتكاليف تشغيل أقل.
معدات متعددة التيار 300A/200A/50A أو 100A/50A/30A
تحديد مستوى التيار المناسب تلقائيًا في وضع التيار المستمر
تتوفر مستويات متعددة لمخرجات التيار والقياس لتغطية عمليات اختبار التيار العالي والمنخفض.

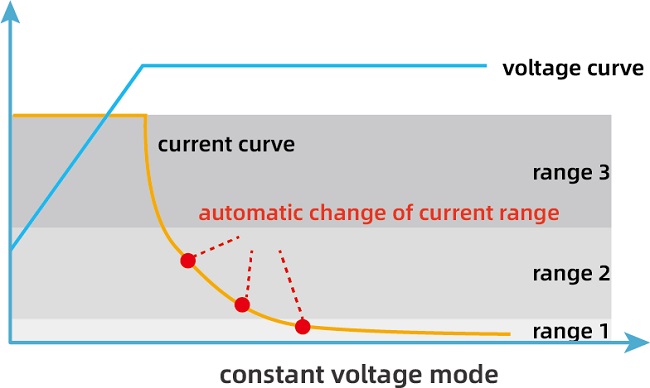

تحديد مستوى التيار المناسب تلقائيًا في وضع الجهد المستمر
التبديل التلقائي لمستوى التيار في وضع الجهد الثابت دون مقاطعة الإخراج لتحسين دقة التيار وزيادة اتساق حالة حكم القطع.
وقت استجابة ديناميكي سريع
وقت استجابة تيار عالي السرعة <5 مللي ثانية. استجابة سريعة للتيار لتوفير ظروف تجريبية أكثر مثالية، مما يقلل من خطأ السعة التراكمية ويحصل على بيانات مشوهة أقل في الاختبارات الديناميكية المتغيرة بسرعة.
واجهة مريحة بين الإنسان والآلة
إدارة مركزية لمعدات الاختبار وبيانات اختبار البطارية مع عرض في الوقت الفعلي لحالة البطارية (الجهد والتيار والطاقة والسعة والطاقة وما إلى ذلك).
تحليل البيانات
منحنيات مخصصة مختلفة ومقارنة المنحنيات للمستخدمين لتحليل بيانات اختبار البطارية بشكل احترافي.
محاكاة ظروف العمل
قادر على تحويل بيانات ظروف تشغيل السيارة الكهربائية الفعلية إلى عملية اختبار البطارية لمحاكاة ظروف التشغيل على البطارية.
تحرير خطة الاختبار
مراحل مختلفة مدمجة (شحن/تفريغ تيار ثابت، شحن/تفريغ جهد ثابت، شحن/تفريغ طاقة ثابتة، نبضة، محاكاة ظروف العمل، DCIR، إلخ.) لتعيين ظروف التسجيل الشاملة/المرحلة الواحدة وظروف الحماية لاختبارات شحن/تفريغ البطارية.
تصدير التقرير
يتم تصدير بيانات اختبار البطارية في أشكال مختلفة من التقارير.
التنسيق مع الأجهزة المحيطة
يتم التحكم في الأجهزة الطرفية (منظم الحرارة، ومبرد المياه، وما إلى ذلك) بأشكال عديدة من خلال مفتاح جيجابت يعتمد على اتصالات شبكة TCP/IP.
Specifications
| نطاق الجهد | MTS100-120-300-6: شحن 0V～120V، تفريغ 5V～120V; MTS100-150-500-4: شحن 0V～150V، تفريغ 5V～150V; MTS100-200-200-4: شحن 0V～200V، تفريغ 20V～200V; PTS100-800-500-2: شحن 0V～800V، تفريغ 20V～800V; |
|---|---|
| دقة الجهد | 0.1mV |
| دقة الجهد | ±0.05%F.S. @25℃±10℃ |
| نطاق التيار | MTS100-120-300-6: -300A～300A; MTS100-150-500-4: -500A～500A; MTS100-200-200-4: -500A～500A; PTS100-800-500-2: -500A～500A; |
| دقة التيار | 0.1mA |
| دقة التيار | ±0.05%F.S. @25℃±10℃ |
| أسرع وقت أخذ عينات للقناة الرئيسية | 10ms |
| وقت تصاعد التيار | MTS100-120-300-6: ＜ 5ms; MTS100-150-500-4: ＜ 5ms; MTS100-200-200-4: ＜ 10ms; PTS100-800-500-2: ＜ 10ms; |
| كفاءة الشحن | MTS100-120-300-6: 93% (أقصى); MTS100-150-500-4: 93% (أقصى); MTS100-200-200-4: 93% (أقصى); PTS100-800-500-2: 96% (أقصى); |
| كفاءة التفريغ | MTS100-120-300-6: 90% (أقصى); MTS100-150-500-4: 90% (أقصى); MTS100-200-200-4: 90% (أقصى); PTS100-800-500-2: 93% (أقصى); |
| قناة حماية الجهد المساعد | دقة ±1.5mV (25℃±10℃)، معدل أخذ العينات 10ms، -8V～8V، تيار التسريب＜0.1uA، مقاومة الإدخال＞200MΩ، واحدة لكل قناة رئيسية؛ |
| اتصال BMS | تحميل ملف *.dbc إلى البرنامج |
| قناة حماية درجة الحرارة المساعد (اختيار NTC أو مقياس حرارة) | دقة ±0.5 (25℃±20℃)، -40℃～125℃، معدل أخذ العينات 500ms، 4 مستشعرات NTC كحد أقصى لكل قناة رئيسية; دقة ±1 (25℃±20℃)، -70℃～250℃، معدل أخذ العينات 500ms، 3 موازين حرارة من النوع K أو النوع T كحد أقصى لكل قناة رئيسية; |
| الأبعاد الميكانيكية (العرض*الارتفاع*العمق) مم | MTS100-120-300-6: 720*1900*750; MTS100-150-500-4: 720*1900*750; MTS100-200-200-4: 1600*1900*850; PTS100-800-500-2: 2400*1900*850; |
| الوزن الميكانيكي | MTS100-120-300-6: ＜500Kg; MTS100-150-500-4: ＜ 500Kg; MTS100-200-200-4: ＜ 1000Kg; PTS100-800-500-2: ＜ 2400Kg; |
