تطبيق Veichi AC60Q على ماكينة طحن الكرات Solution

1. المقدمة

لفترة طويلة، كانت ماكينة الطحن بالكرات تستخدم بشكل شائع في الصناعات الكيميائية وخطوط الأسمنت والسيراميك لطحن المواد. وعادةً ما تتبنى ماكينة الطحن بالكرات وضع بدء التشغيل بمقاومة متغيرة حساسة للتردد، مما يجعل من السهل طحن المواد بشكل مفرط، وفترة طحن طويلة، وكفاءة طحن منخفضة، واستهلاك طاقة مرتفع لكل وحدة منتج، وتيار بدء مرتفع، وتأثير كبير على شبكة الطاقة والمعدات والصيانة المزعجة في المعدات الكهربائية (مثل فرشاة الكربون، وحلقة الانزلاق، وشوكة سحب الكرة، والاتصال الديناميكي والثابت للماسحة الكهربائية تحتاج إلى استبدالها أو صيانتها على فترات). إنها ليست صداعًا للمهندسين الكهربائيين فحسب، بل تؤثر أيضًا بشكل خطير على الإنتاج. في حالة شبكة الطاقة المنخفضة، لا يمكن لماكينة الطحن بالكرات أن تبدأ. علاوة على ذلك، فإن استهلاك الكهرباء مرتفع للغاية.

سيتسبب هذا في الكثير من المتاعب غير الضرورية وإهدار الموارد بشكل خطير، لذلك مع تطور الاقتصاد الاجتماعي وتوسع نطاق إنتاج الشركات، فإن عيوب وضع التحكم في ماكينة الطحن بالكرات تنكشف بشكل مباشر وتعيق بشدة التطور السريع للمؤسسات الصناعية. هذه هي الأسباب الرئيسية وراء ظهور Veichi AC70Q في العالم.

2. المكونات الرئيسية لآلة طحن الكرات

تتكون آلة طحن الكرات بشكل أساسي من المحرك وجهاز الأسطوانة وجهاز التغذية وجهاز التفريغ وأجهزة التحكم الكهربائية.

3. مبدأ عمل آلة طحن الكرات

تتكون آلة طحن الكرات من التغذية والتفريغ والجزء الدوار وجزء النقل (المخفض وتروس النقل الصغيرة والمحرك والتحكم الكهربائي) والمزيد من الأجزاء. في صناعة السيراميك، توجد أسطوانة أفقية مقسمة إلى 2 إلى 4 غرف طحن بواسطة لوح، وكل غرفة طحن مجهزة بوسائط طحن ذات شكل وحجم معين. عندما تدور الأسطوانة، تصعد المادة ووسائط الطحن إلى ارتفاع معين تحت قوة الاحتكاك والقوة الطاردة المركزية، ثم تسقط في مسار مكافئ تقريبي تحت القوة الثقيلة لضرب وطحن جزء آخر من المادة في الجزء السفلي من أسطوانة الطحن، وفي الوقت نفسه، تدفع كمية معينة من الحركة المحورية المادة إلى الطحن والخلط بالتساوي. يمكن تصنيفها إلى نوعين وفقًا للتقنية: الطحن الجاف والطحن الرطب.

4. جهاز التحكم الكهربائي الأساسي

تتبنى معظم ماكينات الطحن الكروي مقاومة متغيرة حساسة للتردد كمبتدئ (حجمها أصغر كثيرًا من صندوق المقاومة وتحقق غرض التحكم في السرعة من خلال المقاومة القصيرة خطوة بخطوة). في لحظة البدء، يكون هناك تأثير كبير على شبكة الطاقة، وبعد لحظة البدء، يتم تقليل عزم الدوران المطلوب، وبالتالي، توجد مساحة كبيرة لتوفير الطاقة.

5. مخطط التحديث

وفقًا للمشاكل الحالية ومتطلبات تقنية الإنتاج، يمكن لنظام طحن الكرات المحول تلبية المتطلبات التالية:

أ. تتمتع المعدات المحولة بعزم دوران بدء كافٍ، مما يلبي متطلبات التحميل الكبيرة لآلة طحن الكرات ويضمن تشغيل المحرك بثبات في حالة التردد المتغير مع خاصية الطاقة الثابتة.

ب. من خلال استخدام نظام التحكم في سرعة التردد المتغير لتحويل نظام محرك مطحنة الكرات الأصلي، يجب ضمان عمل آلة طحن الكرات بشكل طبيعي بسرعة منخفضة وضمان التحكم الطبيعي في العملية. ومن غير الممكن أن نقول إن عمر آلة طحن الكرات والمحرك سيزداد كما ستنخفض تكاليف الصيانة أيضًا.

ج. يجب أن تحقق المعدات المحولة التحكم التلقائي والتحكم اليدوي والتحكم في تردد الطاقة. وهي تتطلب وظيفة مفتاح الخطأ التلقائي. بالإضافة إلى ذلك، يجب أن تكون قادرة على التغلب على القصور الذاتي الكبير وجهد الاسترداد لآلة طحن الكرات وضمان التشغيل الطبيعي للمعدات.

6. نموذج محرك التردد المتغير

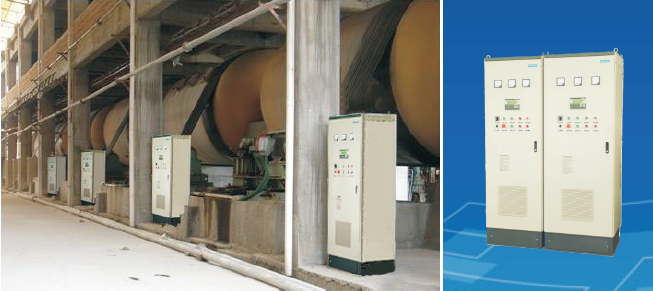

يمكن لمحول آلة طحن الكرات Veichi AC60-T3-###QK تلبية متطلبات التطبيق المذكورة أعلاه.

7. خصائص Veichi AC60Q

أ. يلبي متطلبات مثل التشغيل بسرعة منخفضة وعزم بدء كبير ومتطلبات سرعة ثابتة وقابلة للتعديل لآلة طحن الكرات. لا يوجد تيار مفاجئ في لحظة بدء تشغيل المحرك، وعزم بدء كافٍ ووظيفة حماية مثالية، مما يضمن التحكم في جودة العملية ويقلل من تكلفة صيانة النظام.

ب. لديها مئات من تجارب تحويل آلة الطحن الكروي وتتناسب مع خصائص أداء V/F. تُظهر الحقائق أن النظام المحول يعمل بشكل أكثر استقرارًا وكفاءة.
