ماكينة حواف الزجاج Solution

مقدمة

تتضمن المعالجة المسبقة للزجاج المقطوع بشكل أساسي قطع الزجاج، وتشكيل حواف الزجاج، وحفر الزجاج، وغسل الزجاج، وما إلى ذلك. تعد عملية تشكيل حواف الزجاج عملية مهمة للغاية في المعالجة العميقة للزجاج، حيث يتم إجراء المعالجة الثانوية على الحواف الأربع وزوايا الزجاج المقطوع بالطرق اليدوية أو الميكانيكية.

طوبولوجيا النظام

أبرز ما يميز البرنامج

1. باستخدام مخطط التحكم في ناقل EtherCat، لا يحتاج PLC إلى إرسال نبضات للتحكم في المؤازر، مما يبسط عملية التوصيل ويعزز شفافية النظام وقدرة النظام على مقاومة التداخل.
2. باستخدام نظام التحكم في ناقل EtherCat من VEICHI، من الملائم تحقيق إجراءات تغيير معلمات قطعة العمل واستبدال قطع العمل، مما يزيد من مرونة الجهاز ويجعله مناسبًا لمعالجة مجموعة متنوعة من أنماط الزجاج المختلفة.
3. تحتوي الطبقة السفلية المؤازرة على وظيفة التقاط موضع النبضة (وظيفة المسبار)، والتي لا تتطلب مشاركة PLC في التقاط إشارة الموضع، مما يمكن أن يجعل PLC يركز على التحكم المنطقي، ويبسط برمجة برنامج PLC، ويقصر وقت التصحيح، ويحسن القدرة التنافسية للآلة.
4. خوارزمية أساسية ممتازة، خرج عزم الدوران مستقر، 3 أضعاف سعة التحميل الزائد لتلبية عملية إنتاج المنتج.

مبدأ العملية

يتم تقسيم طحن الزجاج رباعي الجوانب إلى ثلاثة أجزاء: طاولة الدخول، ورف الحواف، وطاولة الخروج. يتم مطابقة طاولة الفيلم وطاولة إخراج الفيلم مع رف الحواف لطحن الزجاج. يحتوي إطار الحواف على 3 مجموعات من رؤوس الطحن. يوجد عجلتا طحن لكل مجموعة من رؤوس الطحن. يمكن دمجه مع خط القطع وطاولة التحميل والتفريغ التلقائية وغسالة الملابس وغيرها من المعدات لتشكيل وحدة معالجة زجاج أوتوماتيكية بالكامل. تتكون آلة طحن الزجاج ذات الجوانب الأربعة بشكل أساسي من بكرات النقل وأجهزة الاستشعار وثلاث مجموعات من رؤوس الطحن.

المؤشر الفني

التعرف تلقائيًا على حجم الزجاج.
ارتباط بستة محاور.
يمكن تحميل مواصفات وسمك مختلف للزجاج بشكل مستمر.

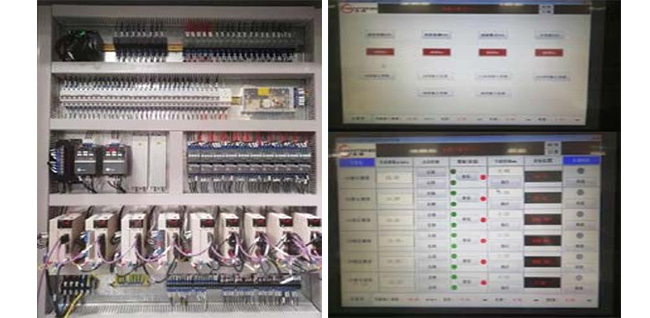

التطبيق
