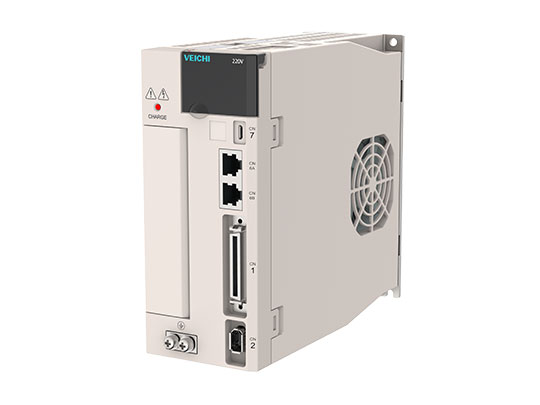

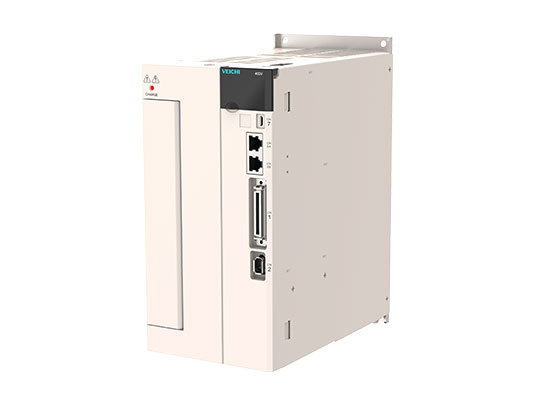

محرك سيرفو عالي الأداء من سلسلة SD700

نظرة عامة على محرك السيرفو عالي الأداء من سلسلة SD700

محركات السيرفو من سلسلة VEICHI SD700 هي منتجات عالية الأداء وعالية الاعتمادية وعالية الجودة وفعالة من حيث التكلفة، تم تصميمها لتلبية مجموعة متنوعة من بيئات الصناعات والتطبيقات النظامية الحرجة وتحقيق التكامل المثالي بين السيرفو والبرنامج.

محرك السيرفو عالي الأداء من SD700—اندماج كامل بين التعقيد والبساطة

1. يمكن أن يصل عرض نطاق استجابة حلقة السرعة إلى 3kHz.
2. باستخدام مشفر مطلق 23 بت، يمكن أن يصل سرعة الاتصال إلى 2.5Mpps.
3. إعداد عرض النطاق الترددي، حساب تلقائي لكسب حلقة PID.
4. برنامج كمبيوتر قوي، مراقبة متعددة القنوات، سهل الاستخدام.
5. الإتمام التلقائي لتحديد العزم، كسب الحلقة، تعويض الاحتكاك، والإعدادات الأخرى للمعلمات.
6. دعم وظيفة التحكم في الاهتزاز متعدد المراحل، مما يحد من التوافق بشكل فعال.
7. يضمن التحكم القوي التشغيل السلس للأحمال ذات العزم الحركي حتى 30 مرة.
8. تصميم هيكلي جديد، مدمج ويوفر المساحة.

عرض نطاق استجابة حلقة السرعة 3kHz

من خلال الخوارزمية الفريدة لحلقة التيار، يتم زيادة عرض النطاق الترددي لحلقة السرعة بشكل فعال، ويتم تقليل وقت الإعداد بشكل كبير. يمكن أن يصل أسرع وقت إعداد إلى 1 مللي ثانية، مما يحسن كفاءة الإنتاج.

مشفر مطلق 23 بت

1. مشفر مطلق 23 بت متعدد الدورات قياسي، يصل إلى 8388608 نبضة لكل دورة واحدة، سرعة الاتصال تصل إلى 2.5Mpps.
2. الموقع أكثر دقة، السرعة المنخفضة أكثر استقرارًا، والموقع لا يُفقد عند انقطاع التيار الكهربائي.

التحكم القوي

1. تم اعتماد خوارزمية نظرية التحكم الجديدة لتحقيق أنه حتى إذا تغيرت لحظة العزم الحركي ضمن 30 مرة أثناء الحركة، لا حاجة لإعداد المعلمات الثانوية لضمان التشغيل السلس.
2. يمكن استخدامه بعد التثبيت. يتم استخدام هذه الوظيفة على نطاق واسع في الروبوتات.

دعم وضع الحلقة المغلقة بالكامل

يدعم وضع الحلقة المغلقة بالكامل مشفرًا ثانيًا خارجيًا أو مسطرة تدرج، مما يقلل الأخطاء الناتجة عن فجوات النقل الميكانيكي ويحسن دقة الموضع. جميع الطرازات مجهزة بهذه الوظيفة.

وظيفة التحكم في الاهتزازات ذات التردد المنخفض

يمكن تعيين فلتر التخميد من خلال برنامج الكمبيوتر المضيف، مما يمكنه من القضاء على التردد الاهتزازي الفطري، وتقليل اهتزاز (اهتزاز) العمود بشكل كبير عند التوقف، ويمكنه كبح الاهتزاز بشكل فعال عند تردد 0 ~ 100 هرتز. تُستخدم هذه الوظيفة عادة لإزالة اهتزازات الروبوتات في آلات الحقن وآلات التحميل عند التوقف.

إعداد تلقائي لمرشح الفجوة

1. لا حاجة لإجراء قياس وتحليل معقد للتردد الاهتزازي، يمكن البحث عن مرشح الفجوة وتعيينه تلقائيًا أثناء عملية ضبط المعلمات من خلال وظيفة تعديل المعلمات الفردية في البرنامج المضيف.
2. بسيط وسهل الاستخدام، لا يتجاوز أسرع وقت 70 مللي ثانية. يمكن أن يقلل بشكل كبير من الضوضاء والاهتزاز الناتج عن الرنين الميكانيكي للمعدات، لتحقيق استجابة أسرع. تُستخدم هذه الوظيفة على نطاق واسع في الأدوات الآلية.

الإعداد الذكي

تعديل الكسب التلقائي، وضع الإعداد الموجه، يمكن لإعدادات التتابع إتمام إعداد كسب السيرفو، سهل الاستخدام وبسيط. يوفر المزيد من أوضاع التعديل التي يمكن تعديلها حسب هيكل الآلات وخصائص العملية المختلفة، بحيث تصل الآلة إلى حالة مناسبة.

وظيفة الاتصال بالحافلة القوية

يدعم RS-485، EtherCAT، CANopen، MECHA-METROLINK، MECHATROLINK، وغيرها من الحافلات الرئيسية.

تقليل العزم المتقطع للمحرك بشكل كبير، وتشغيل السرعة المنخفضة أكثر استقرارًا.

تعتمد تصميم دوار من 10 مراحل وشافت من 12 فتحة. من خلال تصميم دائرة مغناطيسية خاص، يتم كبح تأثير التقطيع بشكل فعال ويتم تقليل تموج العزم بشكل كبير، مما يضمن أن يعمل المحرك بشكل أكثر سلاسة عند السرعة الثابتة والمنخفضة.

برنامج الكمبيوتر القوي

1. لا حاجة لتثبيت أو ضبط البرنامج.
2. اتصال USB بين المحرك والكمبيوتر، سهل الاستخدام.

فيديو محرك السيرفو عالي الأداء من سلسلة SD700

التطبيقات الصناعية لمحرك السيرفو عالي الأداء من سلسلة SD700

التطبيقات: معدات التصنيع الإلكترونية، معدات التحكم الرقمي، آلات التعبئة والتغليف، آلات الطباعة، آلات النسيج، آلات البلاستيك والمعدات الزجاجية، معدات الاختبار، وغيرها.
