محرك AC200 للتحكم في المتجهات عالي الأداء
- اعتماد خوارزمية التحكم في المتجهات عالية الأداء
- خوارزمية فريدة للتحكم في المحرك المتزامن
- قدرة ممتازة على الاستجابة لتأثير الحمل
- وظيفة الإثارة الزائدة، لا تتطلب مقاومة فرامل خارجية
User guide
Contact support
Emailنظرة عامة على محرك التحكم المتجه عالي الأداء AC200
بينما يحافظ على الأداء الممتاز والوظائف، تم تحسين منتجات سلسلة AC200 بشكل كبير من حيث سهولة الاستخدام، وقابلية الصيانة، وحماية البيئة، ومساحة التثبيت، ومعايير التصميم من منظور تطبيقات العملاء.
محول AC200 العام — مع وظائف محسّنة وتقنيات متقدمة
1. هيكل مدمج وسهل الاستخدام.
2. دمج محركات الحث المتزامنة وغير المتزامنة.
3. عزم بدء عالي، في الحلقة المفتوحة 0.5Hz 150%، في الحلقة المغلقة 0Hz 200% من العزم المقنن.
4. إخراج عالي التردد، نطاق ضعف المجال المغناطيسي 12 مرة، إخراج دقيق عالي.
5. أداء تحكم ممتاز.
6. وظيفة التعلم الذاتي المتقدمة للمحرك.
7. وظائف واسعة ومتنوعة.
8. برنامج تصحيح بسيط.
آلة واحدة متعددة الوظائف، استخدامها الواسع

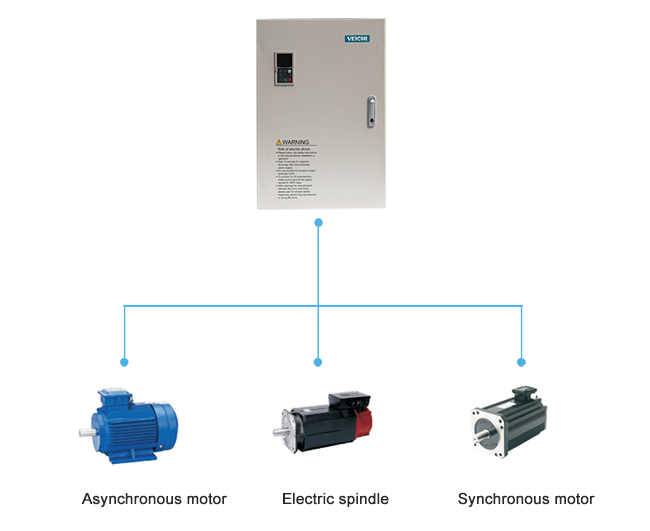

1. يدعم أنواعًا مختلفة من المحركات/الأحمال ويمكنه قيادة المحركات: المحركات الحثية العادية، المحركات ذات التردد المتغير، المحركات الخدمية AC، المحركات المتزامنة، المحركات عالية السرعة والمحاور الكهربائية.
2. يدعم أنواعًا مختلفة من المحركات/الأحمال ويمكنه قيادة المحركات: المحركات الحثية العادية، المحركات ذات التردد المتغير، المحركات الخدمية AC، المحركات المتزامنة، المحركات عالية السرعة والمحاور الكهربائية.
بدء وإيقاف سريع، سلس ومستقر
1. كبح ممتاز لجهد الحافلة لتجنب إنذار الجهد الزائد عندما يسرع المحول أو يبطئ بسرعة كبيرة.
2. كبح DC سريع، معالجة إزالة المغنطة باستخدام برنامج خاص، لضمان عملية إيقاف سلسة ومستقرة دون تقلبات.
3. الجيل الجديد من بدء تتبع السرعة يحقق بدءًا بدون انتظار وبدون تيار نبضي.
إخراج مستقر، دقة عالية
1. في وضع التحكم المتجه المغلق، يكون انحراف خطية العزم ضمن 3%، ويظل إخراج العزم مستقرًا، والعزم عند التردد المنخفض كبير.
2. التردد الناتج في التحكم المتجه يصل إلى 600Hz، مما يمكن من الحصول على إخراج سرعة عالي الدقة ضمن نطاق ضعف المجال المغناطيسي حتى 10 مرات.
3. قدرة تحميل زائدة قوية، 60 ثانية عند 150%، 10 ثوانٍ عند 180%، 0.5 ثانية عند 200%.
4. حماية الحد الأقصى للعزم والسرعة للمحرك، والحفاظ على أمان المعدات بشكل أفضل مع ضمان كفاءة المحرك.
التكيف مع البيئة، تطبيق مرن
1. التعلم الذاتي لمعلمات المحرك، التعلم الذاتي الساكن يعادل التعلم الذاتي الديناميكي، ولا حاجة لتفكيك الحمولة.
2. توقف فوري وغير توقف، لن يتوقف المحول عندما ينخفض الجهد فجأة، وستعوض الحمولة الانخفاض في الجهد.
وظائف غنية وأداء موثوق
1. العديد من مجموعات وحدات PID المدمجة، خيارات متنوعة لمصادر العطاء والتغذية المرتدة، بسيطة وعملية.
2. وظائف تطبيق وفيرة، تبديل قناة الأوامر، ربط أوامر التشغيل، التوقيت، العداد، ووظائف أخرى.
3. الوظائف الطرفية مرنة وعملية، تبديل الكميات التناظرية، إدخال نبضات عالية السرعة، والإخراج.
توسيع متنوع، قدرة بارزة
1. يدعم توسيع الحافلة الميدانية ويمكن دعم بروتوكول PROFIBUS من خلال بطاقة DP اختيارية.
2. يوفر مجموعة متنوعة من خيارات الاتصال لتحقيق اتصال RS485 وDP وCAN وCANopen.
3. بطاقة توسيع IOT، دقة موضع عالية، اتصال مستقر، مدمجة وجميلة، سهلة التثبيت.
4. تصحيح باستخدام برنامج كمبيوتر، إعادة كتابة المعلمات، والمراقبة، بسيطة وسهلة التشغيل.
التطبيقات الصناعية لمحرك AC200 عالي الأداء للتحكم المتجه
التطبيقات: المراوح والمضخات، معدات الطباعة والتعبئة، معدات النسيج، ضواغط الهواء، ماكينات حقن البلاستيك، آلات الأدوات، وغيرها من الصناعات والمعدات.
Specifications
| طور واحد 220V 50/60Hz، ثلاثة أطوار 220V 50/60Hz | 0.4kW～220kW |
|---|---|
| ثلاثة أطوار 380V 50/60Hz | 0.75kW～710kW |
| ثلاثة أطوار 660V 50/60Hz | 7.5kW～710kW |
| ثلاثة أطوار 1140V 50/60Hz | 37kW～710kW |
| الجهد والتردد | طور واحد 220V 50/60Hz، ثلاثة أطوار 380V 50/60Hz؛ ثلاثة أطوار 220V 50/60Hz، ثلاثة أطوار 660V 50/60Hz ثلاثة أطوار 1140V 50/60Hz |
|---|---|
| السماح بالتقلبات | معدل عدم توازن الجهد: <3%؛ التردد: ±5%؛ معدل التشوه يفي بمتطلبات IEC61800-2 |
| تيار الإغلاق اللحظي | أقل من التيار المقدّر |
| عامل القدرة | ≥0.94 (مع مفاعل DC) |
| كفاءة العاكس | ≥96% |
| جهد الإخراج | الإخراج تحت الظروف المقدرة: 3 أطوار، 0～جهد الإدخال، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | النوع G: 0～600Hz |
| دقة تردد الإخراج | ±0.5% من القيمة القصوى للتردد |
| قدرة التحميل الزائد | النوع G: 150% من التيار المقدّر لمدة دقيقة واحدة، 180% من التيار المقدّر لمدة 10 ثوان، 200% من التيار المقدّر لمدة 0.5 ثانية |
| وضع التحكم بالمحرك | التحكم V/F بدون PG، التحكم المتجه بدون PG، التحكم V/F مع PG، التحكم المتجه مع PG |
|---|---|
| التعديل | تحسين تعديل الفضاء المتجه PWM |
| تردد الحامل | 0.7～16.0kHz |
| نطاق التحكم في السرعة | التحكم المتجه بدون PG، الحمل المقدّر 1:100؛ التحكم المتجه مع PG، الحمل المقدّر 1:1000 |
| دقة السرعة في الحالة الثابتة | التحكم المتجه بدون PG: ≤2% من السرعة التزامنية المقدرة؛ التحكم المتجه مع PG: ≤0.05% من السرعة التزامنية المقدرة |
| عزم البدء | التحكم المتجه بدون PG: 150% من عزم الحمل المقدّر عند 0.5Hz؛ التحكم المتجه مع PG: 200% من عزم الحمل المقدّر عند 0Hz |
| استجابة العزم | التحكم المتجه بدون PG: ＜20ms؛ التحكم المتجه مع PG: ＜10ms |
| دقة التردد | الإعداد الرقمي: التردد الأقصى × ±0.01%; الإعداد التناظري: التردد الأقصى × ±0.2% |
| دقة التردد | الإعداد الرقمي: 0.01Hz؛ الإعداد التناظري: التردد الأقصى × 0.05% |
| قدرة الكبح بالتيار المستمر | تردد البدء: 0.00～50.00Hz؛ وقت الكبح: 0.0～60.0s؛ تيار الكبح: 0.0～150.0% من التيار المقدّر |
|---|---|
| تعزيز العزم | زيادة العزم التلقائي 0.0%～100.0%; زيادة العزم اليدوي 0.0%～30.0% |
| منحنى V/F | أربعة طرق: منحنى خصائص العزم الخطي، منحنى V/F المعدل ذاتياً، منحنى خصائص العزم المخفض (1.1～2.0 قدرة)، منحنى V/F المربع |
| منحنى التسارع والتباطؤ | طريقتان: تسارع وتباطؤ خطي، تسارع وتباطؤ بمنحنى S أربعة مجموعات من وقت التسارع والتباطؤ، وحدة الوقت هي 0.01 ثانية، وأقصى وقت هو 650.00 ثانية |
| جهد الإخراج المقدّر | باستخدام وظيفة تعويض جهد مصدر الطاقة، يكون جهد المحرك المقدّر 100%، ويمكن ضبطه في نطاق من 50 إلى 100% (لا يمكن أن يتجاوز الإخراج جهد الإدخال). |
| التعديل التلقائي للجهد | عند تقلبات جهد الشبكة، يمكنه الحفاظ تلقائيًا على جهد الإخراج ثابتًا |
| التشغيل التلقائي لتوفير الطاقة | تحت وضع التحكم V/F، يتم تحسين جهد الإخراج تلقائيًا وفقًا للحمل لتحقيق تشغيل موفر للطاقة |
| التحديد التلقائي للتيار | يتم تحديد التيار تلقائيًا أثناء التشغيل لمنع حدوث الرحلات المتكررة بسبب التيار الزائد |
| معالجة انقطاع الطاقة اللحظي | في حالة انقطاع الطاقة اللحظي، يتم تحقيق التشغيل المستمر من خلال التحكم في جهد الحافلة |
| الوظيفة القياسية | التحكم PID، تتبع السرعة وإعادة التشغيل بعد انقطاع الطاقة، تردد القفز، التحكم في الحد الأعلى والأدنى للتردد، التشغيل البرمجي، السرعات المتعددة، RS485، الإخراج التناظري، إخراج نبضات التردد. |
| قناة تعيين التردد | تعيين رقمي من لوحة المفاتيح، مقياس جهد من لوحة المفاتيح، الطرف التناظري للجهد VS، الطرف التناظري للجهد/التيار AI، الطرف التناظري للتيار AS، تعيين الاتصال واختيار القنوات متعددة الأطراف، مزيج القناة الرئيسية والفرعية، بطاقة التوسعة، يمكن التبديل بعدة طرق. |
| قناة إدخال التغذية المرتدة | طرف الجهد VS، طرف الجهد/التيار AI، طرف التيار AS، تعيين الاتصال، إدخال النبض PUL |
| قناة أمر التشغيل | إعداد من لوحة التشغيل، إعداد الطرف الخارجي، إعداد الاتصال، إعداد بطاقة التوسعة |
| إشارة أمر الإدخال | بدء، إيقاف، دوران للأمام والخلف، حركة صغيرة، متعددة السرعات، إيقاف حر، إعادة تعيين، اختيار وقت التسارع والتباطؤ، اختيار قناة تعيين التردد، تنبيه عطل خارجي. |
| إشارة الخرج الخارجية | 2 خرجات مرحلية، 1 خرج مجمع، يمكن اختيار 1 خرج AO كخرج 0～10V أو 4～20mA، يمكن اختيار 1 خرج AO كخرج 0～10V أو 4～20mA أو خرج نبض التردد. |
| وظيفة الحماية | حماية من الجهد الزائد، الجهد المنخفض، حد التيار، التيار الزائد، الحمل الزائد، مرحل حراري إلكتروني، سخونة زائدة، توقف بسبب الجهد الزائد، حماية البيانات، حماية سريعة، فقدان الطور للإدخال والإخراج. |
|---|
| عرض LED | عرض أنبوب رقمي مكون من 5 خانات، يمكنه مراقبة حالة محول واحد عرض أنبوب رقمي مكون من 5 خانات مزدوجة، يمكنه مراقبة حالة محولين |
|---|---|
| نسخ المعلمات | يمكن تحميل معلومات كود الوظيفة للمحول وتنزيلها لتحقيق نسخ سريع للمعلمات |
| مراقبة الحالة | جميع المعلمات لمجموعة المعلمات المراقبة مثل التردد الخارج، التردد المعطى، التيار الخارج، الجهد المدخل، الجهد الخارج، سرعة المحرك، كمية التغذية المرتدة من PID، كمية التغذية المعطاة من PID، درجة حرارة الوحدة، إلخ. |
| إنذار الخطأ | الجهد الزائد، الجهد المنخفض، التيار الزائد، الدائرة القصيرة، فقدان الطور، الحمل الزائد، السخونة الزائدة، توقف بسبب الجهد الزائد، حد التيار، تلف حماية البيانات، حالة التشغيل الخاطئة، العطل التاريخي. |
| موقع التثبيت | إذا كان الارتفاع أقل من 1000 متر، يتم تخفيض القدرة عند الاستخدام فوق 1000 متر، يتم تخفيض القدرة بنسبة 1% لكل 100 متر لا توجد تكاثف أو تجمد أو أمطار أو ثلوج أو برد، إشعاع شمسي أقل من 700W/m2، الضغط 70～106kPa |
|---|---|
| درجة الحرارة والرطوبة | من -10℃ إلى +50℃، يمكن تخفيض القدرة فوق 40℃، الحد الأقصى لدرجة الحرارة هو 60℃ (عند التشغيل بدون حمل) الرطوبة 5% ～ 95%RH (بدون تكاثف) |
| الاهتزاز | عند 9～200Hz، 5.9m/s2(0.6g) |
| درجة حرارة التخزين | -30～+60℃ |
| وضع التثبيت | تركيب على الجدار، خزانة رأسية |
| درجة الحماية | IP20 |
| طريقة التبريد | تبريد بالهواء القسري |
