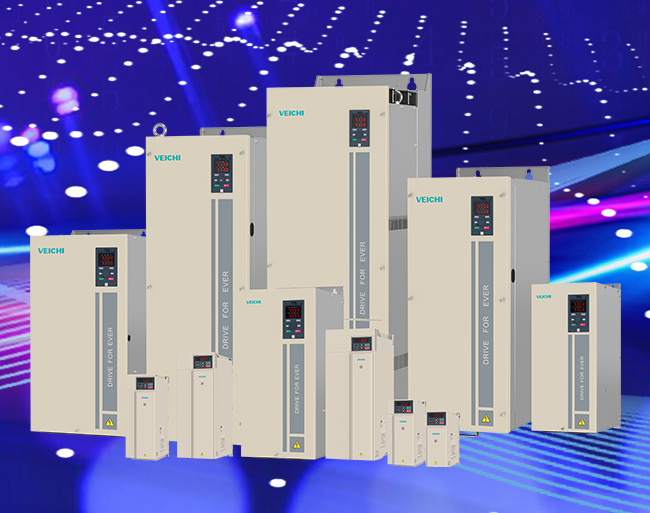

محرك تيار متردد خاص AC330 لمحرك التردد المتزامن
- منصة خوارزمية متجهة عالية الأداء جديدة تمامًا، محرك مخصص لمحرك التردد المتزامن.
- فصل دقيق لإثارة عزم الدوران، وأداء استجابة ديناميكي ممتاز.
- تصميم محاكاة حرارية شاملة لضمان عقلانية ترتيب الأجهزة.
- واجهة توسعة شاملة، مجموعة غنية من الملحقات، تغطي تطبيقات مختلفة.
Contact support
Emailنظرة عامة على برنامج التشغيل الخاص AC330 لمحرك التردد المتزامن
تم تحسين محرك التيار المتردد من سلسلة AC330 بشكل أكبر على منصة منتج VEICHI AC310. دمج مفهوم التحكم في القيادة لمحرك التردد المتزامن وتطوير خوارزمية جديدة للتحكم في المتجهات. صنع مراقبًا جديدًا لربط التدفق. له تأثير تحكم ممتاز في محرك التردد المتزامن النقي ومحرك التردد المتزامن المساعد ذو المغناطيس الدائم. وفي الوقت نفسه، فهو متوافق مع تكنولوجيا التحكم في المحركات غير المتزامنة والمحركات المتزامنة ذات المغناطيس الدائم. على أساس ضمان الموثوقية العالية للمنتج، تم تحسين تكامل البرنامج للمنتج بشكل أكبر، وحل مشاكل العملاء في اختيار المنتج بشكل أفضل. مع منافذ التوسعة الوفيرة وملحقات التوسعة الشاملة، فإنه يضمن الموثوقية العالية، الاستقرار العالي، والقدرة العالية على التكيف لتطبيقات محرك الممانعة المتزامنة. محرك التيار المتردد من سلسلة VEICHI AC330 تزويد العملاء بخدمات قيادة أفضل بموقف جديد وكامل.
مميزات ايه سي 330
1. منصة خوارزمية متجهة عالية الأداء جديدة تمامًا، محرك مخصص لمحرك التردد المتزامن.
2. محرك موفر للطاقة فائق الكفاءة.
3. فصل دقيق لإثارة عزم الدوران، وأداء استجابة ديناميكي ممتاز.
4. تصميم محاكاة حرارية شاملة لضمان عقلانية ترتيب الأجهزة.
5. سلسلة كاملة من تصميم الكتب، مما يوفر مساحة التثبيت إلى أقصى حد.
6. واجهة توسيع شاملة، مجموعة غنية من الملحقات، تغطي مختلف التطبيقات.
7. طريقة تصحيح الأخطاء في الموقع أبسط وأكثر ملاءمة، ودعم ترقية البرامج الثابتة في الموقع.
8. يضمن التصميم الثلاثي للآلة بأكملها والطلاء المقاوم للرش PCBA أن المنتج مستقر وموثوق.
9. AC330 EMC الجديد وتحسين التأريض، يحل بشكل فعال التداخل الكهرومغناطيسي.
10. غني بالتوسع والأداء الموثوق.
مخصص لمحرك التيار المتردد الخاص، متوافق مع محرك الأقراص
تستمر منتجات سلسلة AC330 في تصميم الناقل من النوع الكتابي AC310، مع الاحتفاظ بخصائص هيكل المنتج الأصلي. كما أنها ملتزمة بحل متطلبات تطبيق محرك الأقراص لمحركات التردد المتزامن عالية الكفاءة وقد طورت وظيفة تعلم تشبع معلمة الحث الجديدة. يمكن أن يكون محرك الممانعة المتزامنة متعدد الأشكال المتكامل متوافقًا مع أكثر من 90٪ من احتياجات القيادة في صناعة محركات الممانعة المتزامنة.
تكنولوجيا أفضل وتوفير الطاقة والترقية
لقد طور محرك التيار المتردد من سلسلة AC330 خوارزمية MTPA جديدة ومحسنة للتكيف مع المحرك عالي الكفاءة لمحركات التردد المتزامن في السوق. يمكن توزيع تيار الجزء الثابت لمحور dq على النحو الأمثل لتقليل تيار الجزء الثابت، وبالتالي تقليل استهلاك نحاس الجزء الثابت وتحقيق أفضل كفاءة للتشغيل الكهربائي.
بالإضافة إلى ذلك، فإن مطابقة الجيل الجديد من تكنولوجيا التحكم الموفرة للطاقة يمكن أن تحقق التشغيل الفعال للمحركات الحثية. وفقًا لحالة الحمل، فإنه يقوم تلقائيًا بضبط النهج المزدوج الموفر للطاقة، ويزيد من كفاءة المحرك، ويقلل من فقدان الطاقة.
تقارن إحصائيات اختبار السوق بين المحركات غير المتزامنة. في الظروف التي تم الاستخفاف بها، يتم تقليل فقدان النظام لقيادة محركات الممانعة المتزامنة بحوالي 40%، وتزداد الكفاءة عند النقطة المقدرة بحوالي 5%. معدل التحميل أقل من 50%، وتأثير توفير الطاقة واضح بشكل خاص.
خصائص التردد المنخفض ممتازة
نسبة تنظيم سرعة محرك الممانعة المتزامنة لمحرك AC330 هي 50:1 (عندما يكون التردد المقدر لمحرك الممانعة المتزامنة 50 هرتز، يمكن لـ 1 هرتز تشغيل الحمل الكامل). يمكن أن يعوض بشكل فعال عدم كفاية محرك التردد المنخفض لمحرك التردد المتزامن. تأكد من أن التشغيل منخفض التردد للنظام الكهربائي أكثر استقرارًا، وأن سعة تحميل المحرك أقوى.
حماية شاملة ومستقرة وموثوقة
تم تجهيز محركات الأقراص الخاصة من سلسلة AC330 بحماية شاملة للبرامج والأجهزة الخاصة بمحركات الممانعة المتزامنة. لديها وظائف حماية ماس كهربائى من الإخراج إلى الأرض، وحماية مرحل المخزن المؤقت الداخلي، وحماية دائرة محرك المروحة، وحماية ماس كهربائى خارجي 24VDC، وحماية المحرك الزائد. تحقيق الحماية الكاملة للمحرك والمعدات الطرفية.
استقرار ممتاز تحت المجال المغناطيسي الضعيف
تم تجهيز محرك الأقراص المخصص AC330 بخوارزمية تحكم فريدة في إضعاف المجال أعلى من السرعة الأساسية لتحقيق أقصى استفادة من حدود الجهد. بهذه الطريقة، يتم تعظيم عزم الدوران الناتج، وتوسيع نطاق الطاقة الثابت، وضمان استقرار التشغيل تحت مجال مغناطيسي ضعيف.
توسيع غنية وشاملة
سلسلة AC330 من برامج التشغيل الخاصة لمحركات الممانعة المتزامنة، مع مجموعة متنوعة من الواجهات الموسعة، لتلبية احتياجات التخصيص.
يتم حجز قناتين عاليتي السرعة SPI على لوحة تحكم المنتج، والتي يمكنها دعم تطبيقات اختيار بطاقة التوسعة المتعددة في نفس الوقت.
التطبيقات الصناعية لمحرك التيار المتردد بتردد سلسلة AC330
يمكن استخدامه للآلات البلاستيكية وضواغط الهواء ومغازل الأدوات الآلية وآلات النسيج والآلات الصيدلانية وغيرها من احتياجات الآلات الصناعية الخفيفة. يمكن استخدامه أيضًا للمراوح والمضخات والآلات البترولية والكيميائية وآلات صنع الورق وغيرها من الآلات والمعدات الثقيلة.
Specifications
| الجهد والتردد | S2: single-phase 200V ~ 240V 50Hz/60Hz; T2: three-phase 200V ~ 240V 50Hz/60Hz T3: three-phase 380V ~ 480V 50Hz/60Hz; T6: three-phase 660V ~ 690V 50Hz/60Hz |
|---|---|
| نطاق التقلب المسموح به | T/S2: -10% to 10%; T3: -15% to 10%; T6: -10% to 10% معدل اختلال الجهد: <3%; تكرار: ±5%; معدل التشويه يلبي متطلبات IEC61800-2 |
| تبديل الدافع الحالي | أقل من التصنيف الحالي |
| الجهد الناتج | الإخراج في ظل الظروف المقدرة: ثلاث مراحل، 0V ~ جهد الإدخال، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | 0Hz～600Hz |
| دقة تردد الإخراج | ±0.5% من قيمة التردد القصوى |
| القدرة الزائدة | نوع G: 150% التصنيف الحالي 89s، 180% التصنيف الحالي 10s، 200% التصنيف الحالي 3s نوع P: 120% التصنيف الحالي 35 ثانية، 140% التصنيف الحالي 7 ثانية، 150% التصنيف الحالي 3 ثانية |
| وضع التحكم في المحرك | التحكم V/F، التحكم في ناقل الحلقة المفتوحة، التحكم في ناقل الحلقة المغلقة، التحكم في فصل الجهد والتردد |
|---|---|
| طريقة التعديل | تحسين تعديل PWM لمتجه الفضاء |
| تردد الناقل | 1.0～16.0kHz |
| نطاق التحكم في السرعة | لا يوجد تحكم في ناقلات pg: الحمل المقدر 1:50 (محرك التردد المتزامن) بدون التحكم في ناقلات pg: الحمل المقدر 1:200 (محرك غير متزامن، محرك متزامن ذو مغناطيس دائم) مع التحكم في ناقلات pg: الحمل المقدر 1:1000 |
| دقة السرعة ثابتة | بدون التحكم في ناقلات الأمراض PG: ±0.5% (محرك غير متزامن ثلاثي الطور)، ±0.1% (محرك متزامن ذو مغناطيس دائم) مع التحكم في ناقلات PG: ±0.02% |
| عزم الدوران البداية | لا يوجد تحكم في ناقلات PG: عزم دوران مقدر بنسبة 100% عند 2 هرتز (محركات ممانعة متزامنة) بدون التحكم في ناقلات PG: عزم دوران مقدر بنسبة 150% عند 0.25 هرتز (محركات غير متزامنة، محركات متزامنة ذات مغناطيس دائم) مع التحكم في ناقلات PG: عزم الدوران المقدر بنسبة 200% عند 0 هرتز |
| استجابة عزم الدوران | لا يوجد تحكم في ناقلات الأمراض PG: <10 مللي ثانية؛ مع التحكم في ناقلات PG: <5ms |
| دقة التردد | الإعداد الرقمي: الحد الأقصى للتردد × (±0.01%); الإعداد التناظري: الحد الأقصى للتردد × (±0.2%) |
| دقة التردد | الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: الحد الأقصى للتردد × 0.05% |
| قدرة الكبح العاصمة | تردد البداية: 0.00 هرتز ~ 50.00 هرتز؛ وقت الكبح: 0.0s～60.0s؛ تيار الكبح: 0.0%~150.0% التيار المقنن |
|---|---|
| تعزيز عزم الدوران | تعزيز عزم الدوران التلقائي من 0.0% إلى 100.0%؛ تعزيز عزم الدوران اليدوي من 0.0% إلى 30.0% |
| منحنى V/F | أربعة أنواع: منحنى مميز لعزم الدوران الخطي، منحنى V/F ذاتي الضبط، منحنى مميز لعزم الدوران التنازلي (1.1 إلى 2.0 طاقة)، خط منحنى V/F مربع |
| منحنيات التسارع والتباطؤ | طريقتان: التسارع والتباطؤ الخطي، تسارع وتباطؤ منحنى S أربع مجموعات من وقت التسارع والتباطؤ، وحدة زمنية 0.01 ثانية، الحد الأقصى 650.00 ثانية |
| تصنيف الجهد الناتج | باستخدام وظيفة تعويض جهد مصدر الطاقة، يمكن ضبطه ضمن نطاق من 50% إلى 100% مع الجهد المقدر للمحرك بنسبة 100% (لا يمكن أن يتجاوز الإخراج جهد الإدخال). |
| تعديل الجهد التلقائي | عندما يتقلب جهد الشبكة، يمكنها تلقائيًا الحفاظ على ثبات جهد الخرج |
| التشغيل التلقائي لتوفير الطاقة | يعمل وضع التحكم V/F تلقائيًا على تحسين جهد الخرج وفقًا للحمل لتحقيق عملية توفير الطاقة |
| الحد الحالي التلقائي | الحد التلقائي الحالي أثناء التشغيل لمنع تعثر خطأ التيار الزائد المتكرر |
| معالجة فورية لإيقاف التشغيل | التشغيل دون انقطاع من خلال التحكم في جهد قضيب التوصيل أثناء انقطاع التيار الكهربائي العابر |
| وظيفة قياسية | التحكم PID، وتتبع السرعة وإعادة تشغيل الطاقة، وتردد القفز، والتحكم في حد التردد العلوي والسفلي، وتشغيل البرنامج، وسرعة المقاطع المتعددة، واتصال RS485، والإخراج التناظري، وإخراج نبض التردد، وإعداد مستوى وصول المعلمة، وإعداد المعلمة المشتركة، ومعلمة المراقبة إخراج المقارنة، العد والاتصالات، الإخراج التناظري، إخراج نبض التردد، إعداد مستوى الوصول إلى المعلمة، إعداد المعلمة المشتركة، مراقبة إخراج مقارنة المعلمة، العد والتوقيت، توقيت وظيفة تأرجح التردد، وظيفة تأرجح التردد. |
| قناة تحديد التردد | الإعداد الرقمي للوحة المفاتيح، ومقياس جهد لوحة المفاتيح، وأطراف الجهد/التيار التناظرية AI1 وAI2، وتغذية الاتصالات واختيار الأطراف المتعددة القنوات، والقنوات الأولية والثانوية الجمع، للتحويل بوسائل مختلفة |
| قناة إدخال ردود الفعل | محطات الجهد/التيار AI1 وAI2، تغذية الاتصالات، إدخال النبض PUL |
| تشغيل قناة الأوامر | |
| تغذية لوحة التشغيل، تغذية المحطة الخارجية، تغذية الاتصالات | |
| إشارة أمر الإدخال | البدء، التوقف، الدوران للأمام والخلف، الركض، متعدد السرعات، التوقف الحر، إعادة الضبط، اختيار وقت التسارع والتباطؤ، اختيار قناة ضبط التردد، إنذار خطأ خارجي. |
| إشارة الإخراج الخارجية | 1 مخرج مرحل، 1 مخرج جامع مفتوح، 1 مخرج AO يمكن اختياره من 0 فولت إلى 10 فولت أو 0 مللي أمبير إلى 20 مللي أمبير أو 4 مللي أمبير إلى 20 مللي أمبير، أو مخرج نبض التردد. |
| وظيفة الحماية | الجهد الزائد، الجهد المنخفض، الحد الحالي، التيار الزائد، الحمل الزائد، التتابع الحراري الإلكتروني، الحرارة الزائدة، كشك الجهد الزائد، حماية البيانات، حماية سرعة الطيران، حماية فقدان مرحلة الإدخال والإخراج. حماية فقدان مرحلة الإدخال والإخراج |
|---|
| شاشة LED | لوحة مفاتيح مدمجة: شاشة أنبوبية رقمية مكونة من 5 أرقام سطر واحد، يمكن مراقبة كمية حالة محرك التيار المتردد لوحة المفاتيح الخارجية: شاشة عرض أنبوبية رقمية بخط واحد وخط مزدوج مكونة من 5 أرقام، يمكن لخطين مراقبة كميات حالة محرك التيار المتردد |
|---|---|
| نسخة من المعلمات | التحميل والتنزيل محرك التيار المتردد معلومات رمز الوظيفة للنسخ المتماثل السريع للمعلمات |
| مراقبة الحالة | تردد الخرج، التردد المحدد، تيار الخرج، جهد الإدخال، جهد الخرج، سرعة المحرك، مقدار ردود فعل PID، كمية تغذية PID، درجة حرارة الوحدة، عزم الدوران المحدد، عزم الدوران الناتج وجميع معلمات مجموعة معلمات المراقبة. |
| إنذار الأعطال | الجهد الزائد، الجهد المنخفض، التيار الزائد، ماس كهربائى، فقدان الطور، الحمل الزائد، الحرارة الزائدة، توقف الجهد الزائد، الحد الحالي، تلف حماية البيانات، الخطأ الحالي، ظروف التشغيل، سجلات الأخطاء التاريخية. |
| موقع التثبيت | الارتفاع أقل من 1000 متر مع تقليل الاستخدام فوق 1000 متر وتخفيض 1% لكل 100 متر ارتفاع. لا يوجد تكثف أو جليد أو أمطار أو ثلج أو برد، وما إلى ذلك، الإشعاع الشمسي أقل من 700 وات/م², air pressure 70kPa~106kPa. |
|---|---|
| درجة الحرارة والرطوبة | يتم تقليل الطاقة المقدرة للاستخدام عندما تكون درجة الحرارة أعلى من 40°ج عند -10°ج～+50°ج- درجة الحرارة العظمى 60°C (عملية عدم التحميل) 5% ~ 95% رطوبة نسبية (بدون تكاثف) |
| اهتزاز | 5.9m/s² (0.6 جيجا) عند 9 هرتز إلى 200 هرتز |
| وضع التثبيت | مثبت على الحائط |
| فئة الحماية | IP20 |
| طريقة التبريد | تبريد الهواء القسري |
