محرك التردد المتغير من سلسلة AC310 - محرك التيار المتردد
- يعتمد محرك التيار المتردد من سلسلة AC310 تقنية التحكم في ناقلات الأمراض الموجهة نحو المجال المغناطيسي المتوافقة مع التحكم في المحرك المتزامن وغير المتزامن.
- تحت فرضية الأداء العالي والموثوقية العالية، تم وضع المكونات بشكل معقول لتحقيق تصميم الجسم الضيق من النوع الكتابي، مما يوفر مساحة التثبيت.
- تعزيز سهولة الاستخدام لدى العميل والتصميم الاحترافي في الصناعة، والمجهز بمجموعة كبيرة من واجهات التوسعة وملحقات التوسعة الجديدة.
- أداء عالي، موثوقية عالية، كثافة طاقة عالية، قابلية تطبيق عالية.
- استيفاء وظيفة السلامة STO وفقًا لـ SIL3.
Catalogue
Contact support
Emailنظرة عامة على محرك التيار المتردد عالي الأداء من سلسلة AC310
محرك VEICHI AC310 هو جهاز تحكم عالي الأداء بالتيار المتردد يعتمد على هيكل تصميم الأجهزة لسلسلة AC300 من VEICHI، ويحافظ على خصائص الجيل الجديد من منتجات VEICHI، ويحقق ابتكاراً في الأداء الوظيفي. لا يعتمد فقط على تقنية التحكم الاتجاهي الموجهة بالحقل الرائدة عالمياً، ولكنه أيضاً يعزز أساليب التحكم بأشكال متعددة من الحمل، مثل الفصل بين الجهد والتردد لنظام EPS، بالإضافة إلى التحكم بالمحركات غير المتزامنة والمتزامنة. مع ضمان الأداء العالي والموثوقية العالية، يتم توزيع الأجزاء بشكل منطقي، والحفاظ على تصميم الهيكل الضيق على طراز الكتاب، والتركيز على سهولة استخدام المنتج والتصميم الصناعي الخاص، مما يحل مشاكل اختيار العملاء للمنتج. مجهز بمنفذات توسيع وفيرة وملحقات توسعة متعددة لتحقيق خصائص الأداء العالي، والموثوقية العالية، والكثافة العالية للطاقة، والملاءمة العالية.
ميزات المنتج
1. منصة متجهات عالية الأداء وخوارزمية تحكم جديدة بالمحرك.
2. دمج محركات متزامنة وغير متزامنة، شاملة التحكم المفتوح والمغلق.
3. فك تهيج العزم الدقيق وأداء استجابة ديناميكية ممتاز.
4. تصميم قائم على الكتاب لكامل السلسلة لتوفير مساحة التركيب بأكبر قدر.
5. تصميم محاكاة حرارية شاملة لضمان ترتيب الأجهزة بشكل منطقي.

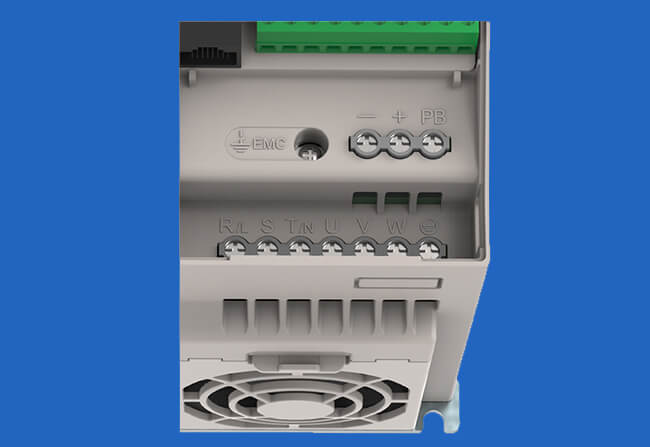

6. طريقة تأريض مبتكرة في سلسلة AC310 لحل مشكلة التداخل الكهرومغناطيسي بسرعة.
7. متطلبات التصميم النمطي للبرامج والأجهزة وقدرات التوسيع القوية.
8. رش ثلاثي الطلاءات على PCB لتحسين توافق المنتج مع البيئة.
استخدام "خاص" للآلة القياسية والوظيفة في جهاز واحد
تواصل AC310 آلية الابتكار من سلسلة AC300، وتحافظ على الميزات الأصلية للمنتج، وتلتزم بحل مشاكل العملاء في اختيار النماذج وتحسين القدرة التنافسية في السوق. تتميز بوظيفة التوسيع الصناعي، حيث يمكن توسيعها وزيادتها وفقاً لاستخدام المعلمات الصناعية الفعلي، وتدمج معايير صناعية متعددة، لتحقيق "الاستخدام الخاص" للآلة القياسية ودمج الوظائف.
الاستجابة الفعالة للصناعة 4.0
مع التحديث المستمر للإنتاج الذكي، أصبح التحكم المركزي في المنتجات أكثر شيوعاً. يمكن أن تدعم منتجات AC310 أنواعاً مختلفة من أنظمة DCS وأنظمة PLC لتحقيق الشمولية، كما يمكنها دعم أنواع متعددة من الشاشات اللمسية والاتصال المباشر مع AC310، والدعم القياسي للاتصال MODBUS-RTU، والدعم الاختياري للبروتوكولات الاتصالية مثل PROFIBUS-DP، وCANOPEN، وPROFINET.
آلية حماية متكاملة
تتميز بخصائص حماية مادية مثل حماية الدائرة القصيرة للإخراج إلى الأرض، حماية تتابع المخزن الداخلي، حماية دائرة قيادة المروحة، حماية قصيرة للدائرة 24VDC الخارجية، حماية من الحمل الزائد للمحرك، وغيرها من وظائف الحماية المادية. يمكنها تحقيق حماية شاملة للمعدات الداخلية والمحيطية للمحرك.
وظيفة كبت البرمجيات
1. كبت الجهد المنخفض
2. كبت الجهد العالي
3. كبت التيار الزائد
4. كبت الإثارة الزائدة
إبداع فريد وخوارزميات تحكم رائعة
1. تشغيل أنواع متعددة من الأحمال: دعم المحركات المتزامنة وغير المتزامنة ومحركات العزم المتزامنة والمحاور الكهربائية والمحركات الأخرى.
2. أوضاع تحكم شاملة: جهاز واحد يغطي وضع V/F، الفصل بين الجهد والتردد، المتجه المفتوح/المغلق، اختيار حر للسرعة والعزم.
3. تعلم ذاتي للمحرك: خوارزمية تعلم ذاتي رائدة عالمياً، حركة دقيقة وثابتة.
4. التحكم في ضعف المجال بسرعة عالية: متجه تيار عالي النطاق، 12 مرة ضعف المجال في إخراج عالي الدقة.
تصميم جديد، مدمج بين الجمالية والوظيفة
1. تصميم هيكل ضيق على شكل كتاب يقلل من الحجم بنسبة تصل إلى 60%.
2. تبريد مباشر من الأعلى إلى الأسفل، يمكن تركيب عدة وحدات بجانب بعضها البعض، مما يقلل بشكل كبير من حجم الخزانة الكهربائية.
3. تصميم لوحة مفاتيح جديد، مظهر بسيط، يدعم عرض مزدوج للوحة المفاتيح.
اجعلها بسيطة، لتوفير المزيد من الوقت
1. محطة بأسلوب أوروبي، أسلاك بسيطة، تحسين الكفاءة.
2. ترتيب معلمات عامة محلياً، أزرار تشغيل محسنة، سهلة الاستخدام.
3. برنامج VCASoft Ver1.3 للتصحيح العلوي المخصص يمكن أن يقلل من وقت ومشقة التصحيح.
جهاز شامل، وقدرات توسع غنية وممتازة
1. مجموعة متنوعة من الواجهات الممتدة لتلبية احتياجات التخصيص.
2. لوحة التحكم AC310 تحتفظ بقناتين عاليتي السرعة من نوع SPI لبطاقات التوسعة الخارجية. لوحة التحكم تتعرف تلقائياً على بطاقة التوسعة وتحتوي على مجموعة إعدادات بطاقة التوسعة.
محرك التيار المتردد عالي الأداء من سلسلة AC310 - فيديو محرك التيار المتردد
التطبيقات الصناعية لمحرك التردد المتغير من سلسلة AC310
التطبيقات: المراوح والمضخات، ضواغط الهواء، آلات السحب، آلات قولبة الحقن، مطاحن الكرات، الأدوات الآلية، آلات الغسيل الصناعية، الرفع وغيرها من الصناعات والمعدات.
Specifications
| مرحلة واحدة 220 فولت 50/60 هرتز | 0.75 كيلو وات - 220 كيلو وات |
|---|---|
| ثلاث مراحل 220 فولت 50/60 هرتز | 0.75 كيلو وات - 220 كيلو وات |
| ثلاث مراحل 380 فولت 50/60 هرتز | 0.75 كيلو وات - 1120 كيلو وات |
| الفولتية والتردد | المرحلة الواحدة: 220 فولت 50/60 هرتز؛ ثلاث مراحل: 220 فولت 50/60 هرتز؛ ثلاث مراحل 380 فولت 50/60 هرتز |
|---|---|
| نطاق التذبذب المسموح به | معدل عدم التوازن في الفولتية: <3%؛ التردد: ±5%؛ معدل التشوه: كما هو مطلوب في IEC61800-2 |
| تيار الاندفاع أثناء التحويل | أقل من التيار المصنف |
| عامل القدرة | ≥0.94 (مع المحول المباشر) |
| كفاءة محرك التردد | ≥96% |
| جهد الإخراج | الإخراج في ظل الحالة المقننة: 3 مراحل، 0～جهد الإدخال، التفاوت <5% |
|---|---|
| نطاق تردد الإخراج | النوع G: 0～800 هرتز |
| دقة تردد الإخراج | أقصى تردد ±0.5% |
| قدرة التحمل الزائد | النوع G: 150% من التيار المقنن/1 دقيقة، 180% من التيار المقنن/10 ثوان، 200% من التيار المقنن/0.5 ثانية النوع P: 120% من التيار المقنن/1 دقيقة، 140% من التيار المقنن/10 ثوان، 150% من التيار المقنن/0.5 ثانية |
| نوع المحرك | محرك حثي ثلاثي الأطوار؛ محرك متزامن مغناطيسي دائم (موجة جيبية) |
|---|---|
| وضع التحكم | تحكم V/F، التحكم في المتجه المفتوح، التحكم في المتجه المغلق |
| تردد الحامل | 1.0～16.0 كيلو هرتز |
| نطاق التحكم في السرعة | VC بدون PG: الحمل المقدر 1:1000 |
| سرعة ثابتة | VC بدون PG: ≤2% من السرعة المتزامنة المقدرة; VC مع PG: ≤0.05% من السرعة المتزامنة المقدرة |
| عزم بدء التشغيل | VC بدون PG: 150% من العزم المقدر عند 0.5Hz; VC مع PG: 0Hz، 200% من العزم المقدر عند 0Hz |
| استجابة العزم | VC بدون PG:<20ms; VC مع PG: <10ms |
| دقة التردد | إعداد رقمي: التردد الأقصى×±0.01%; إعداد تناظري: التردد الأقصى×±0.2% |
| دقة التردد | إعداد رقمي: 0.01Hz; إعداد تناظري: التردد الأقصى×0.05 |
| التحكم في العزم | حساب إعداد العزم، الحد من سرعة وضع العزم |
|---|---|
| قدرة الكبح المستمر | التردد المبدئي:0.00～50.00Hz; وقت الكبح:0.0～60.0s; تيار الكبح:0.0～150.0% من المقدر |
| تقوية العزم | تقوية العزم تلقائيًا 0.0%～100.0%; تقوية العزم يدويًا 0.0%～30.0% |
| منحنى V/F | أربعة أوضاع: منحنى خاصية عزم الدوران الخطي، منحنى V/F المحدد ذاتيًا، منحنى خاصية تقليل العزم (1.1 إلى 2.0 القدرة)، منحنى V/F المربع |
| منحنى التسارع/التباطؤ | وضعان: تسارع/تباطؤ خطي ومنحنى S للتسارع/التباطؤ. 4 مجموعات من ACC/DEC، وحدة الزمن القابلة للاختيار 0.01 ثانية، أطول وقت: 650.00 ثانية |
| الضبط التلقائي للجهد | عند تذبذب الجهد، يتم الحفاظ على الجهد الناتج تلقائيًا |
| تشغيل توفير الطاقة التلقائي | يتم تلقائيًا تحسين الجهد الناتج وفقًا للحمل في وضع التحكم V/F لتحقيق تشغيل موفر للطاقة |
| الجهد الناتج المقدر | باستخدام وظيفة تعويض جهد الطاقة، يكون الجهد المقدر للمحرك 100% ويمكن ضبطه ضمن نطاق من 50 إلى 100% (لا يمكن أن يتجاوز الناتج الجهد المدخل). |
| الحد التلقائي للتيار | يحد تلقائيًا من التيار أثناء التشغيل لمنع تكرار التعطل بسبب التيار الزائد |
| الجهد | أثناء تذبذب جهد الطاقة، يمكن الحفاظ تلقائيًا على جهد خرج ثابت |
| تشغيل توفير الطاقة التلقائي | أثناء وضع التحكم V/F، يتم تلقائيًا تحسين الجهد الناتج وفقًا لوضع الحمل لتوفير الطاقة |
| الحد التلقائي للتيار | يحد تلقائيًا من التيار أثناء التشغيل لمنع مشاكل التعطل بسبب التيار الزائد |
| انقطاع الطاقة اللحظي | تشغيل غير منقطع من خلال التحكم في جهد الناقل أثناء فقدان الطاقة اللحظي |
| الوظائف القياسية | التحكم PID، تتبع السرعة، إعادة التشغيل بعد انقطاع الطاقة، تجاوز التردد، التحكم في حد التردد الأعلى/الأدنى، التشغيل البرمجي، تعدد السرعات، RS485، الإخراج التناظري، إخراج تردد النبض |
| قنوات إعداد التردد | إعداد رقمي من لوحة المفاتيح، طرف جهد/تيار تناظري AI1، طرف جهد/تيار تناظري AI2، إعداد عبر الاتصال واختيار قنوات متعددة، دمج القناة الرئيسية والفرعية، بطاقة توسعة، دعم تبديل الأوضاع المختلفة. |
| قناة إدخال التغذية الراجعة | طرف جهد/تيار AI1، طرف جهد/تيار AI12، إعداد عبر الاتصال، إدخال نبضة بطيئة PUL، بطاقة توسعة |
| أمر التشغيل | إعداد من لوحة التشغيل، إعداد من طرف خارجي، إعداد عبر الاتصال، إعداد من بطاقة التوسعة |
| إشارة أمر الإدخال | بدء، توقف، FWD/REV، JOG، سرعة متعددة الخطوات، توقف حر، إعادة ضبط، اختيار زمن ACC/DEC، اختيار قناة إعداد التردد، إنذار خطأ خارجي |
| إشارة الإخراج الخارجي | إخراج مرحل واحد، إخراج مجمع واحد، إخراج AO واحد: إخراج 0～10V أو إخراج 4～20mA |
| وظيفة الحماية | ارتفاع الجهد، انخفاض الجهد، حد التيار، التيار الزائد، التحميل الزائد، مرحل حراري كهربائي، ارتفاع الحرارة، توقف عند زيادة الجهد، حماية البيانات، حماية السرعة السريعة، حماية فشل الطور في المدخل/المخرج. |
|---|
| عرض LED | لوحة مفاتيح مدمجة: عرض أنبوب رقمي بخط واحد من 5 أرقام، مراقبة 1 لحالة المحرك لوحة مفاتيح خارجية: عرض أنبوب رقمي بخطين من 5 أرقام، مراقبة 2 لحالة المحرك |
|---|---|
| نسخ المعلمات | يمكن تحميل وتنزيل معلومات كود وظيفة المحرك لتحقيق نسخ سريع للمعلمات |
| مراقبة الحالة | التردد الناتج، التردد المعطى، التيار الناتج، الجهد المدخل، الجهد الناتج، سرعة المحرك، التغذية الراجعة PID، القيمة المعطاة PID، درجة حرارة الوحدة وغيرها من معلمات المراقبة |
| تنبيه الخطأ | ارتفاع الجهد، انخفاض الجهد، تيار زائد، دائرة قصيرة، فشل الطور، تحميل زائد، حرارة زائدة، توقف بسبب زيادة الجهد، حد التيار، حماية البيانات المعرضة، صحة الخطأ الحالي، سجل الخطأ التاريخي. |
| مكان التركيب | يكون الارتفاع أقل من 1000 متر، وتقليل الأداء فوق 1000 متر. تقليل الأداء بنسبة 1% لكل 100 متر. بدون تكاثف أو تجمد أو مطر أو ثلج أو برد، ويكون الإشعاع الشمسي أقل من 700W/m2، والضغط الجوي 70~106kPa. |
|---|---|
| درجة الحرارة والرطوبة | -10 ～ +50°C، يمكن تقليل الأداء فوق 40 °C، والحد الأقصى لدرجة الحرارة 60 °C (تشغيل بدون حمل)، 5%~95% RH (بدون تكاثف) |
| الاهتزاز | 9～200Hz، 5.9m/s2(0.6g) |
| درجة حرارة التخزين | -30～+60℃ |
| وضع التركيب | تركيب جداري |
| درجة الحماية | IP20 |
| طريقة التبريد | تبريد بالهواء القسري |
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| AC310 Series AC Drive Catalog V1.1 | Catalog | English | 2024-02-20 | 9.24MB | |
| AC310 Series AC Drive Catalog Fr V1.1 | Catalog | French | 2023-12-13 | 7MB | |
| AC310 Series AC Drive Catalog Gr V1.1 | Catalog | German | 2023-12-14 | 9.71MB | |
| AC310 Series AC Drive Catalog It V1.1 | Catalog | Italian | 2023-12-14 | 9.39MB | |
| AC310 Series AC Drive Catalog Sp V1.1 | Catalog | Spanish | 2023-12-14 | 4.8MB | |
| CE (LVD) of AC310 AC Drive (V7) | Certificate | English | 2024-09-06 | 296KB | |
| CE (LVD) of AC310 AC Drive (V6) | Certificate | English | 2024-09-06 | 298KB | |
| CE (LVD) of AC310 AC Drive (V5) | Certificate | English | 2024-09-06 | 297KB | |
| CE (LVD) of AC310 AC Drive (V4) | Certificate | English | 2024-09-06 | 295KB | |
| CE (LVD) of AC310 AC Drive (V3) | Certificate | English | 2024-09-06 | 295KB | |
| CE (LVD) of AC310 AC Drive (V2) | Certificate | English | 2024-09-06 | 297KB | |
| CE (LVD) of AC310 AC Drive (V1) | Certificate | English | 2024-09-06 | 297KB | |
| CE (EMC) of AC310 AC Drive (V6-V7) | Certificate | English | 2024-09-06 | 345KB | |
| CE (EMC) of AC310 AC Drive (V5) | Certificate | English | 2024-09-06 | 297KB | |
| CE (EMC) of AC310 AC Drive (V4) | Certificate | English | 2024-09-06 | 343KB | |
| CE (EMC) of AC310 AC Drive (V3) | Certificate | English | 2024-09-06 | 343KB | |
| CE (EMC) of AC310 AC Drive (V2) | Certificate | English | 2024-09-06 | 343KB | |
| CE (EMC) of AC310 AC Drive (V1) | Certificate | English | 2024-09-06 | 343KB | |
| IOT-BMC410 Technical Specifications | Manual | English | 2024-08-28 | 803KB | |
| AC310 Series AC Drive Manual (Simplified) | Manual | English | 2024-03-13 | 1.33MB | |
| AC310 Series AC Drive Manual V1.6 | Manual | English | 2024-02-20 | 9.11MB | |
| AC310 Series AC Drive Repair Manual V1.0 | Manual | English | 2023-12-14 | 3.95MB | |
| AC310 AC Drive ModbusTCP Extension Card Manual | Manual | English | 2023-06-13 | 516KB | |
| AC310 Series AC Drive DP Card Tutorial Manual V1.0 | Manual | English | ZIP | 2018-12-25 | 8.29MB |
| AC310 Series AC Drive Manual Ru V1.0 | Manual | Russian | 2022-05-10 | 1.43MB | |
| AC Drive PC Software V1.0 | Software | English | ZIP | 2024-02-20 | 46.5MB |
| AC Drive Firmware Upgrade Software V3.4.11 | Software | English | ZIP | 2023-09-07 | 1.91MB |
| AC310 Series AC Drive DP GSD V1.0 | Software | English | ZIP | 2022-04-27 | 2.64MB |
| AC310 Series AC Drive CAN EDS V1.0 | Software | English | ZIP | 2022-04-08 | 444KB |
