محرك التيار المتردد AC300-C لمحور أداة الآلة
- يمكن التحكم في الحلقة المفتوحة والحلقة المغلقة. برامج تشغيل متزامنة وغير متزامنة.
- منصة متجهة عالية الأداء، تردد إخراج التحكم في المتجه 600 هرتز، مع خصائص إخراج عالية السرعة.
- فصل دقيق لعزم الدوران، وأداء استجابة ديناميكية ممتاز.
- إن سلسلة التصميم المبني على الكتاب بأكملها توفر مساحة التثبيت إلى أقصى حد.
Contact support
Emailنظرة عامة على محرك AC300-C للماكينة
محوّل التردد AC300-C للماكينة، قادر على التحكم في الحلقة المفتوحة والمغلقة، القيادة المتزامنة وغير المتزامنة. يعتمد على منصة فيكتور عالية الأداء، حيث يمكن التحكم بتردد الخرج حتى 600 هرتز مع خصائص إخراج عالية السرعة. يوفر فك تشفير عزم الدوران بدقة، مع استجابة ديناميكية ممتازة. التصميم الكامل لسلسلة الأجهزة بشكل كتابي يوفر مساحة التثبيت إلى أقصى حد. كما أن التصميم الجديد للقنوات الهوائية مزود بمراوح DC لجميع نطاقات التبريد، مع مستوى حماية عالٍ، ما يضمن الأمان والموثوقية. يتميز بتقنيات خاصة للمحاور في الماكينات التي تسهل إعداد المعلمات. كما أن القدرة على اختيار الحامل العشوائي تساهم في تقليل ضوضاء المحرك بشكل فعال، مع استجابة قوية للأحمال.
1. يمكن التحكم في الحلقة المفتوحة والمغلقة. مع وحدات القيادة المتزامنة وغير المتزامنة.
2. منصة فيكتور عالية الأداء، مع تردد خروج يصل إلى 600 هرتز وخصائص إخراج عالية السرعة.
3. فك تشفير عزم الدوران بدقة مع استجابة ديناميكية ممتازة.
4. التصميم الكتابي الكامل يوفر أكبر قدر من المساحة للتثبيت.
5. تصميم مجاري هواء جديد مع مجموعة كاملة من مراوح DC للتبريد، مع مستوى حماية عالٍ، آمن وموثوق.
6. معلمات خاصة للمحور في الماكينات تسهل إعداد المعلمات.
7. القدرة على اختيار الحامل العشوائي لتقليل ضوضاء المحرك.
8. استجابة قوية للأحمال.
حلول التطبيقات

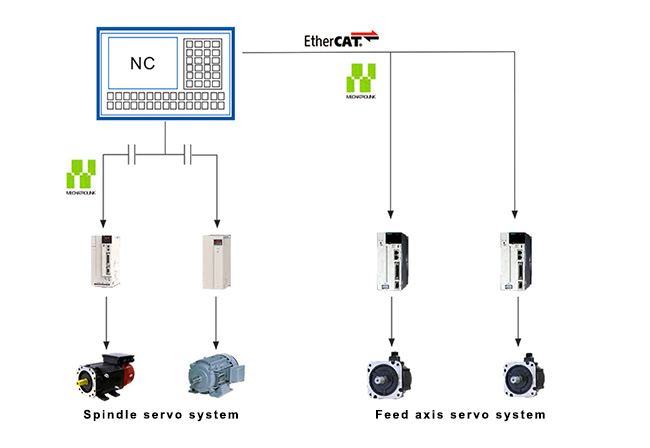

حلول ماكينات الجسم المائل
مزايا الحل
1. تدعم محاور التغذية ورأس الطاقة بروتوكولات حافلات متنوعة (MECHATROLINK-II، MECHATROLINK-III، EtherCat). محرك السيرفو الخاص برأس الطاقة يمتلك إخراجاً كبيراً، ويمكن أن تصل سرعته القصوى إلى 6000 دورة في الدقيقة، مما يجعل سطح الطحن أكثر سلاسة.
2. تم تجهيز سيرفو المحور الرئيسي مع PG مزدوج كمعيار، مع محول ترميز للمحرك والمحور الرئيسي لتحقيق تحكم حلقي كامل، بدقة تحكم عالية.
3. محول التردد للمحور الرئيسي مدمج مع القيادة غير المتزامنة، مع حلقة مفتوحة ومغلقة شاملة، مع القدرة على السرعة المنخفضة والعزم العالي، واستجابة ممتازة للتسارع والتباطؤ.
4. مع الأنظمة المختلفة، تبقى سرعة القطع مستقرة، ويتميز نسيج المنتج النهائي بالدقة، ويحقق تشطيب عالي.
حلول للماكينة المركبة CNC للتشغيل والطحن
مزايا الحل
1. تدعم محاور التغذية ورأس الطاقة العديد من بروتوكولات الحافلات. محرك السيرفو الخاص برأس الطاقة يمتلك إخراجاً كبيراً، ويمكن أن تصل سرعته القصوى إلى 6000 دورة في الدقيقة، مما يجعل سطح الطحن أكثر سلاسة.
2. التحكم في المحور الرئيسي بحلقة مغلقة كاملة بدقة عالية، مع دقة موضعية في الفهرسة تصل إلى ±1 Pulse.
3. محرك خاص للمغزل وناقل الأدوات يمكنه حمل حتى 32 أداة، مع دقة عالية في تحديد المواقع وقابلية التكرار، ويمكن تغيير الأدوات بسرعة دون مشاكل في الأدوات العشوائية.
4. يدعم المجلة والأداة الحافلات M2 و M3، وتم إضافة وظيفة تحديد الحد الأقصى للعزم.
5. مع الأنظمة المتعددة، تظل سرعة القطع مستقرة، ويتميز نسيج المنتج النهائي بالدقة، ويحقق تشطيب عالي.
حلول لآلات النقش والطحن
مزايا الحل
1. التكوين القياسي لمحرك 850W و 1.3kW لمحور التغذية، جميعها تستخدم وصلات مقاومة للماء، مع التوصيل السلس مع Yaskawa.
2. دعم حافلات متعددة (M2، M3، EtherCat)، مع محول ترميز Tamagawa 23 بت، وأكثر من 8 مليون نبضة مجزأة في دورة واحدة.
3. نسيج المنتج النهائي أكثر دقة والتشطيب عالي.
4. من الأسهل رسم وتعديل المعلمات عبر الإنترنت.
تطبيقات أخرى للبرامج
تستخدم منتجات صناعة الأدوات الميكانيكية من VEICHI أيضاً في مجموعة واسعة من التطبيقات مثل آلات النقش والطحن، مراكز الحفر والتثقيب، آلات النقش على الخشب، آلات الطحن على الجسر، ومعدات التثقيب. تتعاون الشركة بشكل وثيق مع الشركات المصنعة للأنظمة لتقديم حلول عالية الجودة للعملاء.
التطبيقات الصناعية لمحرك AC300-C AC
يتم استخدام محرك AC300-C في الصناعات والمعدات الخاصة بأدوات الماكينات CNC، التصنيع الإلكتروني، ماكينات النسيج، الطباعة والتغليف، آلات القطع بالقوالب، معدات النجارة، وغيرها.
Specifications
| الجهد والتردد | أحادي الطور 220 فولت 50/60 هرتز، ثلاثي الطور 380 فولت 50/60 هرتز؛ ثلاثي الطور 220 فولت 50/60 هرتز، ثلاثي الطور 660 فولت 50/60 هرتز ثلاثي الطور 1140 فولت 50/60 هرتز |
|---|---|
| الاضطراب المسموح به | معدل عدم التوازن في الجهد: <3%؛ التردد: ±5%؛ معدل التشويه يفي بمتطلبات IEC61800-2 |
| تيار الاندفاع عند الإغلاق | أقل من التيار المقنن |
| عامل القدرة | ≥0.94 (مفاعل التيار المستمر) |
| كفاءة محول التردد | ≥96% |
| جهد الإخراج | الإخراج في الظروف المقننة: ثلاثي الطور، من 0 إلى جهد المدخل، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | النوع G: 0～600 هرتز |
| دقة تردد الإخراج | ±0.5% من القيمة القصوى للتردد |
| قدرة التحميل الزائد | النوع G: 150% من التيار المقنن لمدة دقيقة واحدة، 180% من التيار المقنن لمدة 10 ثواني، 200% من التيار المقنن لمدة 0.5 ثانية |
| وضع التحكم في المحرك | بدون PG تحكم V/F، بدون PG تحكم المتجه، مع PG تحكم V/F، مع PG تحكم المتجه |
|---|---|
| التعديل | تعديل متجه الفضاء المحسن باستخدام PWM |
| تردد الحامل | 0.7～16.0 كيلوهرتز |
| نطاق التحكم في السرعة | بدون PG تحكم المتجه، التحميل المقنن 1:100؛ مع PG تحكم المتجه، التحميل المقنن 1:1000 |
| دقة السرعة في الحالة الثابتة | بدون PG تحكم المتجه: ≤2% من السرعة المتزامنة المقننة؛ مع PG تحكم المتجه: ≤0.05% من السرعة المتزامنة المقننة |
| عزم البدء | بدون PG تحكم المتجه: 150% من العزم المقنن عند 0.5 هرتز؛ مع PG تحكم المتجه: 200% من العزم المقنن عند 0 هرتز |
| استجابة العزم | بدون PG تحكم المتجه: <20 مللي ثانية؛ مع PG تحكم المتجه: <10 مللي ثانية |
| دقة التردد | الإعداد الرقمي: التردد الأقصى × ±0.01 %؛ الإعداد التناظري: التردد الأقصى × ±0.2 % |
| دقة التردد | الإعداد الرقمي: 0.01 هرتز؛ الإعداد التناظري: التردد الأقصى × 0.05 % |
| قدرة التوقف بالتيار المستمر | التردد الأولي: 0.00～50.00Hz؛ وقت التوقف: 0.0～60.0s؛ تيار التوقف: 0.0～150.0٪ من التيار المقدر |
|---|---|
| زيادة العزم | زيادة العزم التلقائي 0.0% ～100.0%; زيادة العزم اليدوي 0.0%～30.0% |
| منحنى التردد/الفولتية | أربع طرق: منحنى خصائص العزم الخطي، منحنى التردد/الفولتية ذات الإعداد الذاتي، منحنى خصائص العزم المخفض (1.1～2.0 القدرة)، منحنى التردد/الفولتية المربع |
| منحنى التسارع والتباطؤ | طريقتان: التسارع والتباطؤ الخطي، التسارع والتباطؤ بمنحنى S أربع مجموعات من أوقات التسارع والتباطؤ، وحدة الزمن هي 0.01 ثانية، والأطول 650.00 ثانية |
| جهد الإخراج المقدر | باستخدام وظيفة تعويض جهد مصدر الطاقة، يكون الجهد المقدر للموتور 100٪، ويمكن ضبطه ضمن نطاق 50 إلى 100٪ (لا يمكن أن يتجاوز الجهد الناتج جهد الإدخال). |
| التعديل التلقائي للجهد | عند تقلبات جهد الشبكة، يمكنه الحفاظ تلقائيًا على جهد الإخراج ثابتًا |
| التشغيل التلقائي لتوفير الطاقة | في وضع التحكم بالتردد/الفولتية، يتم تحسين جهد الإخراج تلقائيًا وفقًا للحمل لتحقيق التشغيل الموفر للطاقة |
| الحد التلقائي للتيار | تحديد الحد التلقائي للتيار أثناء التشغيل لمنع التوقف المتكرر بسبب الأخطاء الناجمة عن زيادة التيار |
| معالجة انقطاع الطاقة الفوري | في حالة حدوث انقطاع فوري للطاقة، من خلال التحكم في جهد الناقل، يتم تحقيق التشغيل المستمر |
| الوظائف القياسية | التحكم PID، تتبع السرعة وإعادة التشغيل بعد انقطاع الطاقة، التردد العابر، التحكم في حدود التردد العليا والدنيا، التشغيل البرمجي، السرعات المتعددة، RS485، الإخراج التناظري، إخراج نبضات التردد. |
| قناة إعداد التردد | إعداد رقمي من خلال لوحة المفاتيح، مقياس كهربائي عبر لوحة المفاتيح، الطرف التناظري VS، الطرف التناظري للجهد/التيار AI، الطرف التناظري للتيار AS، إعطاء عبر الاتصال واختيار متعدد القنوات، مزيج من القنوات الرئيسية والفرعية، بطاقة التوسعة، يمكن التبديل بطرق متنوعة. |
| قناة الإدخال العكسي | طرف الجهد VS، الطرف التناظري للجهد/التيار AI، الطرف التناظري للتيار AS، إعطاء عبر الاتصال، الإدخال النبضي PUL |
| قناة أمر التشغيل | الإعطاء من لوحة التشغيل، الإعطاء من الطرف الخارجي، الإعطاء من الاتصال، الإعطاء من بطاقة التوسعة |
| إشارة أمر الإدخال | تشغيل، إيقاف، دوران للأمام والخلف، الركض، السرعات المتعددة، التوقف الحر، إعادة التعيين، اختيار وقت التسارع والتباطؤ، اختيار قناة إعداد التردد، تنبيه الخلل الخارجي. |
| إشارة الإخراج الخارجية | إخراجين ريلاي، إخراج واحد جامع، يمكن اختيار إخراج واحد من AO كإخراج 0～10V أو 4～20mA، يمكن اختيار إخراج AO واحد كإخراج 0～10V أو 4～20mA أو إخراج نبضات التردد |
| وظيفة الحماية | زيادة الجهد، انخفاض الجهد، حد التيار، زيادة التيار، الحمولة الزائدة، المرحل الحراري الإلكتروني، السخونة الزائدة، توقف زيادة الجهد، حماية البيانات، حماية الطيران، حماية فقدان الطور في الإدخال والإخراج. |
|---|
| عرض LED | عرض رقمي بخط واحد 5 بت، يمكن مراقبة حالة واحدة للمحول عرض رقمي بخطين 5 بت، يمكن مراقبة حالتين للمحول |
|---|---|
| نسخ المعلمات | يمكن تحميل وتنزيل معلومات رمز الوظيفة للمحول لتحقيق نسخ المعلمات بسرعة |
| مراقبة الحالة | تردد الإخراج، التردد المعطى، تيار الإخراج، جهد الإدخال، جهد الإخراج، سرعة الموتور، ملاحظات PID، المعطى PID، درجة حرارة الوحدة والمعلمات الأخرى لمجموعة المراقبة |
| إنذار الأخطاء | زيادة الجهد، انخفاض الجهد، زيادة التيار، قصر الدائرة، فقدان الطور، الحمولة الزائدة، السخونة الزائدة، توقف زيادة الجهد، حد التيار، حماية البيانات التالفة، حالة خطأ التشغيل، الأخطاء التاريخية. |
| مكان التثبيت | يجب أن يكون الارتفاع أقل من 1000 متر ويتم تقليل القدرة المقدرة للاستخدام عند الارتفاع فوق 1000 متر، ويتم الاستهلاك بنسبة 1% لكل زيادة في 100 متر لا توجد تكثف أو تجمد أو أمطار أو ثلوج أو ضباب أو غيرها، إشعاع شمسي أقل من 700W/m2، ضغط الهواء 70~106kPa. |
|---|---|
| درجة الحرارة والرطوبة | -10 ～ +50°C، يمكن تقليل الاستخدام فوق 40 °C، أقصى درجة حرارة 60 °C (التشغيل بدون تحميل)، 5%~95%RH (بدون تكثف) |
| الاهتزاز | 9～200Hz، 5.9m/s2(0.6g) |
| درجة حرارة التخزين | -30～+60℃ |
| طريقة التثبيت | نمط الجدار، نمط الخزانة |
| درجة الحماية | IP20 |
| طريقة التبريد | تبريد بالهواء القسري |
