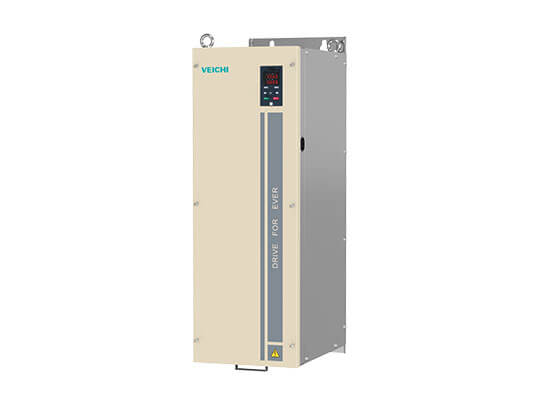

محرك AC300-Y AC لآلة الثقب
- ضبط كامل لمعلمات المحرك تلقائيًا في ظل الظروف الديناميكية والثابتة.
- قدرة التوسعة الفائقة، ومجموعة متنوعة من منافذ التوسعة، لتلبية المتطلبات المخصصة.
- تم تعزيز الجهاز لتعزيز مقاومة الصدمات للمنتج.
- وظيفة تتبع السرعة السريعة والمستقرة، يمكن تتبع الحد الأدنى للسرعة عند 1 هرتز.
Contact support
Emailنظرة عامة على محرك التردد AC300-Y للطباعة الصحفية
محول التردد AC300-Y للطباعة الصحفية، مع تصميم ضيق يوفر مساحة التركيب. أسلاك بتصميم أوروبي، مما يوفر وقت التوصيل. فك التوصيل الدقيق للاستثارة العزمية، استجابة ديناميكية ممتازة، عزم بدء التشغيل العالي وخصائص أخرى. ضبط تلقائي كامل لمعلمات المحرك تحت الظروف الديناميكية والثابتة، وظائف قوية للحد من التداخل (الحد من التيار الزائد، الحد من الجهد الزائد). مجموعة من منافذ التوسيع لتلبية المتطلبات المخصصة، والجهاز معزز لتعزيز مقاومة الصدمات للمنتج. وظيفة تتبع السرعة السريعة والمستقرة، يمكن تتبع سرعة 1 هرتز. وظيفة الناقل العشوائي، سهلة التعامل مع ضوضاء المحرك، إلخ.
1. تصميم الجسم الضيق يوفر مساحة التركيب إلى أقصى حد. الأسلاك بتصميم أوروبي، مما يوفر وقت التوصيل.
2. فك الاستثارة العزمية القياسي، استجابة ديناميكية ممتازة، عزم بدء التشغيل العالي وخصائص أخرى.
3. ضبط تلقائي كامل لمعلمات المحرك تحت الظروف الديناميكية والثابتة.
4. وظيفة قوية للحد من التداخل (الحد من التيار الزائد، الحد من الجهد الزائد).
5. قدرة توسعة فائقة، مجموعة من منافذ التوسيع لتلبية المتطلبات المخصصة.
6. الجهاز معزز لتعزيز مقاومة الصدمات للمنتج.
7. وظيفة تتبع السرعة السريعة والمستقرة، الحد الأدنى من السرعة يمكن تتبعها عند 1 هرتز.
8. وظيفة الناقل العشوائي، سهلة التعامل مع ضوضاء المحرك.
حلول التطبيق
مخطط ماكينة التفريز المائلة
مزايا الحلول
1. يدعم محور التغذية والمحرك الرئيسي بروتوكولات الحافلات المختلفة (حافلة MECHATROLINK-II، حافلة MECHATROLINK-III، حافلة EtherCat). المحرك السيرفو الخاص للرأس لديه خرج كبير، يمكن أن تصل السرعة القصوى إلى 6000 دورة في الدقيقة، ويصبح سطح التفريز أكثر سلاسة.
2. يتم تزويد السيرفو المغزلي بـ PG مزدوج كمعيار، مع محول للمحرك وجهاز ترميز للمغزل لتحقيق التحكم الكامل في الحلقة المغلقة، مع دقة تحكم عالية.
3. محول التردد للمغزل متكامل مع القيادة غير المتزامنة، حلقة مفتوحة ومغلقة شاملة، سرعة منخفضة وعزم عالي، وقدرة ممتازة على التسارع والتباطؤ.
4. مع الأنظمة المختلفة، تكون سرعة القطع مستقرة، وملمس الشغلة دقيق، والتشطيب عالي.
حلول ماكينات الخراطة والتفريز المركبة CNC
مزايا الحلول
1. يدعم محور التغذية والمحرك الرئيسي بروتوكولات الحافلات المختلفة. المحرك السيرفو الخاص للرأس لديه خرج كبير، يمكن أن تصل السرعة القصوى إلى 6000 دورة في الدقيقة، ويصبح سطح التفريز أكثر سلاسة.
2. التحكم الكامل في الحلقة المغلقة للسيرفو المغزلي دقيق حتى التوقف، وتحديد المواقع الدورية هو ±1 نبضة.
3. السيرفو الخاص للمخزن الدوار والمحور يمكنه حمل ما يصل إلى 32 أداة، مع دقة عالية في تحديد المواقع وقابلية تكرار ممتازة، ويمكن تغيير الأداة بسرعة بدون مشكلة الأدوات العشوائية.
4. يدعم المخزن الدوار والمحور حافلات M2 وM3، وتم إضافة وظيفة حد العزم.
5. مع الأنظمة المختلفة، تكون سرعة القطع مستقرة، وملمس الشغلة دقيق، والتشطيب عالي.
حلول ماكينة النقش والتفريز
مزايا الحلول
1. التكوين القياسي للمحرك 850 واط، 1.3 كيلو واط لمحور التغذية، جميعها تستخدم الوصلات المقاومة للماء، مع اتصال سلس مع Yaskawa.
2. يدعم العديد من الحافلات (M2، M3، EtherCat)، مع جهاز ترميز Tamagawa 23 بت قياسي، أكثر من 8 ملايين نبضة مقسمة في دورة واحدة.
3. يصبح ملمس الشغلة المعالجة أكثر دقة، والتشطيب عالي.
4. من الأسهل رسم وتعديل المعلمات عبر الإنترنت.
تطبيقات البرامج الأخرى
تستخدم منتجات صناعة أدوات الآلات من VEICHI أيضًا على نطاق واسع في ماكينات النقش والتفريز، مراكز الحفر والطحن، ماكينات النقش على الخشب، ماكينات الطحن الجسرية، معدات التثقيب، إلخ. التعاون الوثيق مع مصنعي الأنظمة لتقديم حلول عالية الجودة للعملاء.
التطبيقات الصناعية لمحرك التردد AC300-Y
يستخدم في صناعات ومعدات أدوات الآلات CNC، تصنيع الإلكترونيات، ماكينات النسيج، الطباعة والتعبئة، ماكينات القطع بالقوالب، ماكينات النجارة، إلخ.
Specifications
| الفولتية والتردد | أحادي الطور 220V 50/60Hz ثلاثي الطور 380V 50/60Hz؛ ثلاثي الطور 220V 50/60Hz ثلاثي الطور 660V 50/60Hz ثلاثي الطور 1140V 50/60Hz |
|---|---|
| يسمح بالتقلب | معدل عدم توازن الفولتية: <3%; التردد: ±5%; معدل التشويه يتوافق مع متطلبات IEC61800-2 |
| تيار الاندفاع عند الإغلاق | أقل من التيار المصنف |
| عامل القدرة | ≥0.94 (مفاعل DC) |
| كفاءة محول التردد | ≥96% |
| فولتية الإخراج | الإخراج في ظل الظروف المصنفة: 3-طور، من 0 إلى فولتية الإدخال، الخطأ أقل من 5% |
|---|---|
| نطاق تردد الإخراج | النوع G: 0～600Hz |
| دقة تردد الإخراج | ±0.5% من القيمة القصوى للتردد |
| دقة تردد الإخراج | النوع G: 150% من التيار المصنف لمدة دقيقة واحدة، 180% من التيار المصنف لمدة 10 ثوانٍ، 200% من التيار المصنف لمدة 0.5 ثانية |
| وضع التحكم في المحرك | بدون PG V/F، بدون PG تحكم فيكتور، مع PG V/F، مع PG تحكم فيكتور |
|---|---|
| التعديل | تعديل PWM لتحسين المتجه الفضاء |
| تردد الحامل | 0.7～16.0kHz |
| نطاق التحكم في السرعة | بدون PG تحكم فيكتور، الحمل المصنف 1:100؛ مع PG تحكم فيكتور، الحمل المصنف 1:1000 |
| دقة السرعة في الحالة المستقرة | بدون PG تحكم فيكتور: ≤2% من السرعة التزامن المصنفة؛ مع PG تحكم فيكتور: ≤0.05% من السرعة التزامن المصنفة |
| عزم البداية | بدون PG تحكم فيكتور: 150% من العزم المصنف عند 0.5Hz؛ مع PG تحكم فيكتور: 200% من العزم المصنف عند 0Hz |
| استجابة العزم | بدون PG تحكم فيكتور: <20ms؛ مع PG تحكم فيكتور: <10ms |
| دقة التردد | الإعداد الرقمي: التردد الأقصى×±0.01 %؛ الإعداد التناظري: التردد الأقصى×±0.2 % |
| دقة التردد | الإعداد الرقمي: 0.01Hz؛ الإعداد التناظري: التردد الأقصى × 0.05 % |
| قدرة الفرملة بالتيار المستمر | التردد الأولي: 0.00～50.00Hz; وقت الفرملة: 0.0～60.0s; تيار الفرملة: 0.0～150.0 % من التيار المقنن |
|---|---|
| زيادة العزم | زيادة العزم التلقائي 0.0 % ～100.0 %; زيادة العزم اليدوي 0.0 %～30.0 % |
| منحنى V/F | أربع طرق: منحنى خصائص العزم الخطي، منحنى V/F ذاتي الإعداد، منحنى خصائص العزم المخفض (1.1～2.0 قوة)، منحنى V/F مربعي |
| منحنى التسارع والتباطؤ | طريقتان: تسارع وتباطؤ خطي، تسارع وتباطؤ منحنى S أربع مجموعات من أوقات التسارع والتباطؤ، وحدة الزمن هي 0.01s، الحد الأقصى 650.00s |
| الجهد المقنن الناتج | باستخدام وظيفة تعويض جهد مصدر الطاقة، يكون الجهد المقنن للمحرك 100%، ويمكن ضبطه ضمن نطاق من 50 إلى 100% (لا يمكن أن يتجاوز الجهد الناتج الجهد المدخل). |
| التعديل التلقائي للجهد | عند تقلب جهد الشبكة، يمكن الحفاظ تلقائيًا على الجهد الناتج ثابتًا |
| التشغيل التلقائي لتوفير الطاقة | في وضع التحكم V/F، يتم تحسين الجهد الناتج تلقائيًا وفقًا للحمل لتحقيق التشغيل الموفر للطاقة |
| تحديد التيار التلقائي | تحديد التيار التلقائي أثناء التشغيل لمنع التوقف المتكرر بسبب عطل في التيار الزائد |
| معالجة انقطاع الطاقة الفورية | في حالة انقطاع الطاقة الفورية، من خلال التحكم في جهد الحافلة، يتم تحقيق التشغيل بدون انقطاع |
| الوظيفة القياسية | التحكم PID، تتبع السرعة وإعادة التشغيل بعد انقطاع الطاقة، تردد التجاوز، التحكم في حدود التردد العليا والدنيا، التشغيل البرمجي، السرعات المتعددة، RS485، الإخراج التناظري، إخراج نبضات التردد. |
| قناة إعداد التردد | الإعداد الرقمي من لوحة المفاتيح، مقياس الجهد الرقمي من لوحة المفاتيح، طرف الجهد التناظري VS، طرف الجهد/التيار التناظري AI، طرف التيار التناظري AS، الإرسال عبر الاتصال والاختيار من عدة قنوات، الجمع بين القنوات الرئيسية والفرعية، بطاقة التوسعة، يمكن التبديل بطرق مختلفة. |
| قناة إدخال التغذية المرتدة | طرف الجهد VS، طرف الجهد/التيار AI، طرف التيار AS، الاتصال المعطى، إدخال النبض PUL |
| قناة أمر التشغيل | الأمر المعطى من لوحة التشغيل، الأمر المعطى من الطرف الخارجي، الأمر المعطى عبر الاتصال، الأمر المعطى عبر بطاقة التوسعة |
| إشارة أمر الإدخال | ابدأ، توقف، الدوران الأمامي والعكسي، الجري، السرعات المتعددة، التوقف الحر، إعادة التعيين، اختيار وقت التسارع والتباطؤ، اختيار قناة إعداد التردد، إنذار الخطأ الخارجي. |
| إشارة الإخراج الخارجية | 2 مخرجات تتابع، 1 مخرج مجمع، 1 مخرج AO يمكن اختياره كـ 0～10V أو 4～20mA، 1 مخرج AO يمكن اختياره كـ 0～10V أو 4～20mA أو إخراج نبضات التردد |
| وظيفة الحماية | زيادة الجهد، انخفاض الجهد، تحديد التيار، زيادة التيار، الحمل الزائد، المرحل الحراري الإلكتروني، السخونة الزائدة، التوقف بسبب زيادة الجهد، حماية البيانات، الحماية من الطيران، حماية فقدان الطور للإدخال والإخراج. |
|---|
| عرض LED | عرض رقمي ذو 5 خانات أحادية، يمكن مراقبة حالة واحدة للمحول عرض رقمي مزدوج ذو 5 خانات، يمكن مراقبة حالتين للمحول |
|---|---|
| نسخ المعلمات | يمكن تحميل وتنزيل معلومات رمز الوظيفة للمحول لتحقيق نسخ المعلمات بسرعة |
| مراقبة الحالة | التردد الناتج، التردد المعطى، التيار الناتج، الجهد المدخل، الجهد الناتج، سرعة المحرك، تعليقات PID، معطيات PID، درجة حرارة الوحدة والمعلمات الأخرى للمجموعة المراقبة |
| إنذار الخطأ | زيادة الجهد، انخفاض الجهد، زيادة التيار، الدائرة القصيرة، فقدان الطور، الحمل الزائد، السخونة الزائدة، التوقف بسبب زيادة الجهد، تحديد التيار، حماية البيانات التالفة، حالة عطل تشغيل التيار، الأعطال التاريخية. |
| مكان التركيب | يجب أن يكون الارتفاع أقل من 1000 متر ويقلل من الطاقة عند الارتفاع فوق 1000 متر، وتقل النسبة بنسبة 1% لكل زيادة في 100 متر لا يوجد تكاثف، تجمد، أمطار، ثلج، ضباب، إلخ، إشعاع شمسي أقل من 700W/m2، ضغط الهواء 70~106kPa. |
|---|---|
| درجة الحرارة والرطوبة | -10 ～ +50°C، يمكن استخدامه مع تقليل الطاقة فوق 40 °C، أقصى درجة حرارة هي 60 °C (تشغيل بدون حمل)، رطوبة 5%~95% (دون تكاثف) |
| الاهتزاز | 9～200Hz، 5.9m/s2(0.6g) |
| درجة حرارة التخزين | -30～+60℃ |
| طريقة التركيب | نوع مثبت على الحائط، نوع الخزانة |
| درجة الحماية | IP20 |
| طريقة التبريد | تبريد الهواء القسري |
