محرك سيرفو عام من سلسلة V9E

نظرة عامة على محرك السيرفو من سلسلة V9E

محرك السيرفو العام من سلسلة V9E من VEICHI هو أحد المحركات من الجيل الجديد من المحركات العامة، ويستخدم على نطاق واسع في صناعة أشباه الموصلات، الروبوتات الصناعية، خطوط الإنتاج الآلي، وآلات التصنيع الدقيقة.

مميزات المنتج

1. مزيد من النماذج

إضافة فلوش منخفض العزم 60/80 مم: مناسب لمواقف التحكم في الموضع السريع مثل أشباه الموصلات، والصناعات الإلكترونية، وصناعة الليثيوم.

إضافة فلوش منخفض العزم 100 مم: مناسب للأماكن ذات المساحة المحدودة مثل الروبوتات متعددة المفاصل وآلات الربيع.

إضافة فلوش منخفض العزم 130 مم: مناسب للأحمال الكبيرة بسرعات عالية أو في الأماكن التي تتطلب عمليات بدء/إيقاف متكررة.

2. سرعات أوسع

زيادة سرعة المحرك من أجل كفاءة عمل أعلى.

فلوش V9E 40/60/80 مم: تم رفع السرعة القصوى من 6000 دورة في الدقيقة إلى 6000 دورة في الدقيقة.

فلوش V9E 130 مم: تم رفع السرعة القصوى من 3000 دورة في الدقيقة إلى 5000 دورة في الدقيقة.

فلوش V9E 180 مم: تم رفع السرعة القصوى من 3000 دورة في الدقيقة إلى 4000 دورة في الدقيقة.

3. أحجام أصغر

تم تقليص الطول بنسبة 3-5٪، مما يقلل من الوزن والحجم.

4. دقة موضعية فائقة

مؤشرات اختيارية بدقة 24 بت أو أكثر من أجل تشغيل مستقر وتوجيه دقيق.

5. أداء أفضل

دارات مغناطيسية جديدة مع عزم دوران أقل وارتفاع درجة حرارة أقل، ودوران أكثر سلاسة للعمود، وتحكم موضعي أكثر دقة عند السرعات المنخفضة مقارنة بالطراز النموذجي من سلسلة V7E في نفس الظروف.

6. استهلاك طاقة منخفض

سلسلة V9E تلبي متطلبات الفئة 1 من المعيار GB30253-1.

7. حماية أعلى

درجة حماية IP67 (باستثناء امتداد العمود) لجميع الأجزاء لحمايتها من رش المياه والغبار وفتات الحديد في بيئات مختلفة.

مُشفر متعدد الدورات بدون بطارية

صيانة خالية من المتاعب لاستخدام صديق للبيئة

وداعًا للبطاريات المستنفدة والصيانة غير المجدولة.

خالي من الإجراءات المتعلقة بالبطاريات القابلة للاشتعال والانفجار

وداعًا للتحكم بالبطارية بسبب القابلية للاشتعال والانفجار.

قواعد التسمية

اللوحة الاسمية ووصف الأجزاء

خصائص التحميل الزائد

ملاحظة:
1. ينطبق رسم خصائص التحميل الزائد أعلاه على المحركات ذات الفلوش 100، 110، 130، 180 مم (من 850W إلى 7500W، بدون علاقة بالعزم الزائد)؛
2. تم تصميم محركات سلسلة V9E مع محركات VEICHI السيرفو مع حماية من التحميل الزائد وحماية من الحرارة وفقًا لمتطلبات معايير CE وUL والشهادات الأخرى؛
3. قد يحدث تنبيه أو فشل في المحرك إذا تم تجاوز وقت التشغيل مع التحميل الزائد. قم بإجراء تقييم شامل للتحميل وعمل النظام قبل اختيار النموذج، لتجنب اختيار محركات خاطئة قد تتسبب في هذه المشكلة.
4. يرجى ضبط معامل حماية التحميل الزائد للمحرك وفقًا لسعة التحميل الزائد من أجل حماية فعالة للمحركات ذات الأحمال المختلفة. يتم عمومًا الحفاظ على المعامل الافتراضي، ولكن يمكن تغييره وفقًا للتسخين الفعلي من المحرك عندما تكون درجة حرارة البيئة عالية أو عندما يكون التسريع/التباطؤ متكررًا خلال الدورات القصيرة.

خصائص التحميل الزائد

ملاحظة 1:
تعتبر تصنيفات محرك السيرفو هي القيم المسموح بها للتشغيل المستمر في درجة حرارة محيطية 40°C.
إذا كانت درجة الحرارة المحيطية تتجاوز 40°C (بحد أقصى 60°C)، يرجى الرجوع إلى منحنى التخفيض المعروض في الرسم البياني أعلاه.
ملاحظة 2:

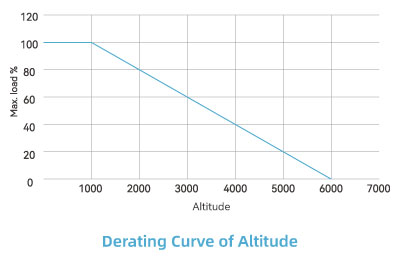

تعتبر تصنيفات محرك السيرفو هي القيم المسموح بها للتشغيل المستمر على ارتفاع 1000 متر. إذا تجاوز الارتفاع 1000 متر (بحد أقصى 2000 متر)، فإن تأثير تبديد الحرارة من الهواء سيقل، لذا يرجى الرجوع إلى منحنى التخفيض المعروض في الرسم البياني أعلاه.

عزم التحميل والتحميل الشعاعي/القطري

عزم التحميل:

هذه القيمة هي معيار تقريبي وقد تختلف مع ظروف تشغيل المحرك السيرفو، ولكن كلما زاد عزم التحميل، قلت استجابة المحرك، وقد يتسبب العزم الزائد في عدم استقرار الحركة إذا كان كبيرًا جدًا.
إذا تم استخدام محرك السيرفو بما يتجاوز لحظة التحميل المسموح بها، يحدث تنبيه زيادة الجهد أثناء التباطؤ. كما يحدث تنبيه التحميل الزائد عندما يحتوي محرك السيرفو على مقاوم كبح مدمج.
اتخذ أي من التدابير التالية عند حدوث مثل هذا التنبيه:

• تقليل قيمة الحد الأقصى للعزم.
• تقليل انحناء التباطؤ.
• تقليل السرعة القصوى.

إذا لم يتم إلغاء التنبيه بعد اتخاذ التدابير المذكورة أعلاه، فيجب استخدام مقاوم كبح خارجي.

التحميل الشعاعي/القطري:

يشير هذا إلى القوة التي يمكن تحمّلها على محور المحرك أثناء التثبيت والتشغيل، مقسمة إلى مكونين شعاعيين وقطريين. القيم الواردة في هذا المستند هي القيم المسموح بها القصوى، أي أنه قد تحدث ضوضاء، أو تداخل، أو ارتفاع غير طبيعي في درجة الحرارة، أو تآكل زائد إذا تم تجاوز القيم، مما يؤدي إلى تقليل عمر المحرك أو حتى تسببه في الأضرار. راجع جدول معلمات المحرك في القسم التالي للحصول على التفاصيل.

اختيار النموذج

موصل الطيران المسطح الاختياري:

سيناريو التطبيق:

حجم جهاز مدمج/مساحة تركيب المحرك المدمجة.

الميزة:

تقليل الارتفاع الإجمالي للتركيب الهوائي إلى 79 مم لتقليل التداخل أثناء التركيب.

مروحة تبريد اختيارية:

سيناريو التطبيق:

درجة حرارة محيطية عالية وظروف تبريد سيئة.

الميزة:

نطاق واسع من درجات الحرارة المحيطية لحماية فعالة للمحرك من السخونة الزائدة، مما يحميه من الأضرار الناتجة عن الاستخدام أو العمر الافتراضي.

فيديو محرك السيرفو من سلسلة V9E

التطبيقات الصناعية لمحرك السيرفو من سلسلة V9E

التطبيقات: أشباه الموصلات، الإلكترونيات، SMT، فحص لوحات الدوائر، خطوط الإنتاج الآلي، آلات التعبئة، مزيج الطحن، آلات اللف، آلات النجارة، القطع بالليزر، آلات النسيج، آلات الزجاج، الخلاطات، آلات الربيع، الآلات الميكانيكية، آلات القص.
