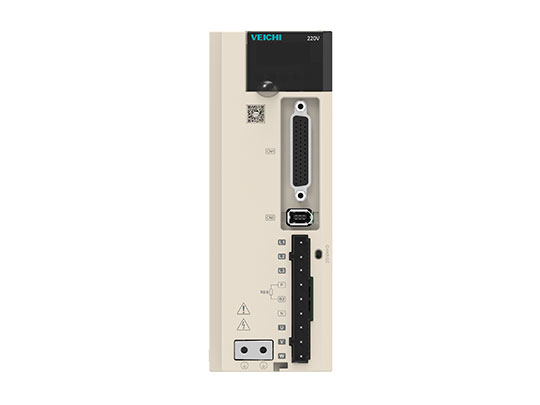

محرك سيرفو عام SD710
- ترقية برامج الكمبيوتر؛
- متوافق مع مشفر مطلق 17 بت/23 بت؛
- تحقيق تعديل المعلمات التلقائي؛
- تم ترقية الأجهزة والبنية، وحجم أصغر؛
Catalogue
Contact support
Emailنظرة عامة على نظام المؤازرة العامة لسلسلة SD710
تتميز محركات المؤازرة من سلسلة SD710 من VEICHI بأداء عالٍ وموثوقية عالية وجودة عالية ومنتجات فعالة من حيث التكلفة لتلبية مجموعة متنوعة من البيئات الصناعية وتطبيقات النظام الحرجة وتحقيق المزيج المثالي بين المؤازرة والبرنامج.
1. ترقية برنامج الكمبيوتر.
2. نسخ معلمات المحرك.
3. متوافق مع مشفر مطلق 17 بت/23 بت.
4. استمرار الأداء المتفوق لمنتجات VEICHI.
5. تحقيق تعديل تلقائي للمعلمات.
6. وظيفة اتصال حافلة قوية.
7. إعداد ذكي.
8. تم ترقية الأجهزة والبنية، وحجم أصغر.
تصحيح أخطاء ترقية الكمبيوتر العلوي
تصحيح أخطاء الكمبيوتر العلوي المريح وسهل الاستخدام.
يتميز برنامج التصحيح بوظيفة نسخ معلمات المحرك، مما يلغي العملية المملة لضبط المعلمات لنفس الطراز.
أداء منتج متفوق، استجابة عالية للغاية للمحرك التردد
تكوين ناقل قوي
1. واجهة مخصصة لجهاز كمبيوتر مضيف Micro USB قياسي.
2. اتصال RS485 قياسي.
3. اتصال Canopen وEthercat اختياري.
أجهزة وبنية مطورة، حجم أصغر
ترقية الأجهزة والبنية، تم تقليل حجم طراز 5R5 بنسبة 30%.
برنامج تطبيق ميداني ناضج ومستقر
يمكن استخدامه على نطاق واسع في 3C، وبطاريات الليثيوم، والنجارة، والتعبئة والتغليف، والمعالج، معدات صناعة الأتمتة اللوجستية والغذائية والمنسوجات وغيرها.
محرك سيرفو سلسلة SD710 متوافق مع محرك سلسلة V7E
فيديو محرك سيرفو SD710
التطبيقات الصناعية لنظام المؤازرة العالمي من سلسلة SD710
التطبيقات: 3C، بطارية الليثيوم، النجارة، التعبئة والتغليف، المعالج، الخدمات اللوجستية، الأغذية، المنسوجات ومعدات صناعة الأتمتة الأخرى.
Specifications
| تغذية الراجعة من الترميز | ترميز تسلسلي: مقياس قيمة مطلقة |
|---|
| درجة حرارة التشغيل | 0°C~55°C (يمكن استخدامه من 55°C~60°C بعد تخفيض القيمة |
|---|---|
| درجة حرارة التخزين | -20℃~65℃ |
| رطوبة التشغيل | أقل من 95%RH (دون تجمد أو تكثف) |
| رطوبة التخزين | أقل من 95%RH (دون تجمد أو تكثف) |
| مقاومة الصدمات | 4.9م/ث |
| قوة التأثير | 19.6م/ث |
| تصنيف الحماية | IP20 |
| الارتفاع | أقل من 1000م (من 1000م إلى 2000م، يجب تقليل القيمة المقدرة قبل الاستخدام) |
| أخرى | لا يوجد تداخل كهربائي ثابت، أو مجال كهربائي قوي، أو مجال مغناطيسي قوي، أو إشعاع، إلخ. |
| نطاق تحكم السرعة | 1:5000 (الحد الأدنى في نطاق تحكم السرعة هو القيمة تحت شرط أن الحمل بعزم التورك المقدّر لا يتوقف) |
|---|---|
| تقلبات السرعة | تذبذب الحمولة: ±0.01% أو أقل من السرعة المقدرة (تذبذب الحمولة: 0%~100%) تذبذب الجهد: 0% من السرعة المقدرة (تذبذب الجهد: ±10%) تذبذب الحرارة: ±0.01% أو أقل من السرعة المقدرة (تذبذب الحرارة: 25℃±25℃) |
| دقة تحكم العزم | ±1% (إعادة إنتاجية) |
|---|---|
| إعداد وقت البدء الناعم | 0s~10s (يمكن إعداد التسارع والتباطؤ بشكل منفصل) |
| تعويض الدفع الأمامي | 0%~100% |
|---|---|
| نبض الأوامر | شكل نبض الأوامر: يشمل "نبض + اتجاه"، "نبض CW + نبض CCW"، "نبض رباعي الطور A، B" شكل الإدخال: محرك خطي، جامع مفتوح التردد الأقصى للإدخال: إدخال تفاضلي: السرعة القصوى 4Mpps؛ جامع مفتوح: الحد الأقصى 200Kpps |
| 485 | قياسي |
|---|---|
| CAN | اختياري |
| USB | جهاز كمبيوتر مضيف، تكوين قياسي، متوافق مع مواصفات USB2.0 (12Mpps) |
| وظيفة العرض | شحن، LED مكون من 8 أجزاء * 5 أرقام |
|---|
| وظيفة مشغل اللوحة | مفتاح زر *4 |
|---|
| التجديد | الوظيفة يمكن أن تكون مدمجة/خارجية |
|---|
| وظيفة الحماية | التيار الزائد، الجهد الزائد، الجهد المنخفض، الحمل الزائد، خطأ التجديد، انقطاع الترميز، حماية التجاوز، إلخ. |
|---|
| الوصولية | تعديل الكسب، تسجيل الإنذارات، تشغيل JOG، إلخ. |
|---|
| إخراج تردد نبضات الترميز | الطور A، الطور B، الطور C: إخراج محرك خطي، عدد النبضات المقسمة الترددية: 35~32767 |
|---|
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| SD710 General Servo Drive Catalog | Catalog | English | 2024-06-21 | 10.7MB | |
| SD Series Servo Drive Solution Catalog for Machine Tool Industry | Catalog | English | 2019-04-17 | 10MB | |
| CE (EMC) of SD710 Servo Drive (Size A Non-standard Included) | Certificate | English | 2024-07-29 | 766KB | |
| CE (LVD) of SD710 Servo Drive (Size A Non-standard Included) | Certificate | English | 2024-07-29 | 758KB | |
| CE (EMC) of SD710 Servo Drive (Size A) | Certificate | English | 2024-07-29 | 727KB | |
| CE (LVD) of SD710 Servo Drive (Size A) | Certificate | English | 2024-07-29 | 701KB | |
| CE (EMC) of SD710 Servo Drive (Size B) | Certificate | English | 2024-07-29 | 2.14MB | |
| CE (LVD) of SD710 Servo Drive (Size B) | Certificate | English | 2024-07-29 | 2.12MB | |
| CE (EMC) of SD710 Servo Drive | Certificate | English | 2024-07-19 | 766KB | |
| CE (LVD) of SD710 Servo Drive | Certificate | English | 2024-07-19 | 758KB | |
| SD710 Series Servo Drive Manual V1.0 | Manual | English | 2022-01-27 | 12.8MB | |
| SD Series Servo Drive Selection Software V1.0.10 | Software | English | ZIP | 2024-07-29 | 634KB |
| SD Series Servo Drive PC Software V1.12.12 | Software | English | ZIP | 2024-05-28 | 44.7MB |
| SD710 Servo Drive Ethercat Software V1.0 | Software | English | XML | 2024-05-22 | 215KB |
