نظام القص الطائر Solution

مقدمة

تعتبر المقصات أكثر معدات قطع الألواح استخدامًا في مختلف القطاعات الصناعية وتُستخدم حاليًا على نطاق واسع في صناعات الصلب والطباعة ومعالجة الورق المقوى. تقوم آلة القص بالقطع المتزامن أثناء عملية تغذية المواد لتحقيق قطع عالي الدقة دون توقف. يعد نظام التحكم في القص الطائر هو المفتاح لآلة القص. تؤثر جودة أداء التحكم في المنتج بشكل مباشر على إنتاجية المنتج.

يوفر نظام التحكم في القص الطائر VEICHI سيرفو خاصًا للمقصات الطائرة بقوة تتراوح من 50 وات إلى 200 كيلو وات، مما يمكن أن يوفر للعملاء أفضل الحلول وفقًا لمواقع التطبيق المختلفة للعملاء. في الوقت الحاضر، لدينا حل نظام القص الطائر مع وحدة تحكم الحركة V5 باعتبارها جوهر التحكم الرئيسي للقص الطائر. في الوقت نفسه، بالنسبة لبعض المشاريع الخاصة، توفر VEICHI أيضًا حلًا مخصصًا للقص الطائر المؤازر مع سيرفو مخصص للقص الطائر SD700 كنواة تحكم رئيسية لمجموعة متنوعة من الخيارات.

طوبولوجيا النظام

يتكون الحل الشامل لنظام التحكم في القص الطائر VEICHI من سيرفو قص طائر واحد بقوة 55 كيلو وات، وعاكس تسوية واحد بقوة 45 كيلو وات، وعاكس تغذية واحد بقوة 7.5 كيلو وات، وعاكس حزام ناقل واحد بقوة 4 كيلو وات، ووحدة تحكم حركة واحدة، وشاشة تعمل باللمس واحدة. . القيمة النظرية لأقصى سرعة للمغزل عند معالجة المواد الطويلة يمكن أن تصل إلى 200 متر/دقيقة، والقيمة النظرية لأقصى سرعة للمغزل عند معالجة المواد القصيرة بطول 0.5 متر يمكن أن تصل إلى 150 متر/دقيقة، ودقة قطع المواد مستقرة في حدود 0.12 مم.

يمكن لحل نظام التحكم في القص الطائر VEICHI تحقيق تشغيل عالي السرعة مع ضمان خطأ تشغيل مستقر في حدود 0.12 مم، وتحقيق مزامنة موضع المحور الرئيسي والتابع والتحكم في استجابة السرعة العالية محرك المؤازرة من خلال تخطيط المنحنى 5 أضعاف للكاميرا الإلكترونية. لقد أدرك مزايا السرعة العالية والعرض الكبير والكفاءة العالية والموثوقية العالية لنظام القص الطائر. أخيرًا، تم تحقيق متطلبات الإنتاج الفعلية للسرعة العالية والدقة العالية والاستقرار العالي للقص.

أبرز ما يميز البرنامج

1. يحتوي محرك سيرفو القص الطائر SD700 على وظائف حساب الكاميرا الإلكترونية المدمجة، بما في ذلك وظائف الكاميرا الإلكترونية للمقص الطائر والمقص المتتبع، والتي يمكن توصيلها مباشرة بواجهة الإنسان والآلة لتحقيق التحكم المركزي والأداء المستقر والتشغيل السهل والصيانة السهلة.
2. يتم عرض جميع المعلمات وتعديلها في الوقت الفعلي من خلال واجهة الإنسان والآلة، والتي يمكنها عرض سرعة عمود التغذية وطول القطع وعدد الطلبات. كما يتضمن أوضاع طلب متعددة، مع وضع طلب أقصى يبلغ 8، ويدعم التبديل بين الوضع المتكرر والوضع الفردي.
3. يمكن للنظام حساب السرعة القصوى لعمود التغذية المقابل تلقائيًا وفقًا لطول القطع المحدد ثم استخدام وحدة التحكم في الحركة للحد من السرعة القصوى للنظام بأكمله لتجنب نفاد المتاعب.
4. يمكن لنظام القص الطائر حساب عدد الطلبات المعالجة تلقائيًا. عندما تكون كمية الطلب الفعلية قريبة من إجمالي كمية الطلب المحددة، يمكنه إخراج إشارة الإغلاق الناتجة تلقائيًا إلى وحدة التحكم في الحركة، ويتباطأ نظام ضبط وحدة التحكم في الحركة مقدمًا. تجنب التوقفات الطارئة أثناء المعالجة العادية وتحسين سلامة النظام.
5. يحتوي النظام على وظيفة استقبال المواد التلقائية. في آلية استقبال المواد التلقائية، يمكن جمع المواد تلقائيًا وفقًا لإعداد الطلب، كما يحتوي أيضًا على وظيفة عد المواد. عندما يصل عدد المواد التي تم جمعها إلى القيمة المحددة، سيتوقف النظام تلقائيًا عن المعالجة، ثم ينتظر حتى يتم مسح عدد آلية الاستلام وتشغيل النظام مرة أخرى للمعالجة.

مبدأ العملية

يتكون هيكل نظام القص الطائر بشكل أساسي من الأجزاء التالية:
1. آلية فك اللفة وتسويتها: يتم تشغيلها بواسطة عاكس سلسلة VEICHI AC310 بقوة 45 كيلو وات، ويتم ضغط اللوحة المعدنية المنقولة بواسطة آلية فك اللفة وتسويتها.
2. آلية بكرة التغذية: يتم تشغيلها بواسطة عاكس سلسلة VEICHI AC310 بقوة 7.5 كيلو وات لتحقيق غرض التغذية، يلزم ضمان سرعة تغذية مستقرة واستجابة عالية.
3. آلية بكرة القياس: يتم جمع الموضع في الوقت الفعلي والسرعة في الوقت الفعلي لبكرة التغذية من خلال مشفر خارجي وإرسالها إلى محرك سيرفو القص الطائر لمعالجة البيانات.
4. آلية عمود القاطع: يتم تشغيله بواسطة محرك سيرفو خاص من سلسلة VEICHI SD700 بقوة 55 كيلو وات لقصات الطيران، ويتم حساب السرعة والموضع بناءً على النبضات التي تم جمعها بواسطة هيكل الأسطوانة القياسية، ويتم التخطيط لمنحنى القص الطائر تلقائيًا داخل المحرك وفقًا لخوارزمية القص الطائر. قم بقيادة رأس القص الطائر لإكمال عملية القص الطائر.
5. آلية الحزام الناقل: يتم استخدامه بشكل أساسي لنقل أوامر القطع لضمان دخول المواد إلى آلية الاستقبال بطريقة منظمة ومنظمة. يمكن تجهيز القسم الخلفي بمعدات التعبئة والتغليف مثل المكابس لجعل عملية إنتاج المنتجات أكثر كفاءة وذكاءً.

وظائف غنية وسرعة معالجة سريعة

يتم تشغيل محور القاطع بواسطة محرك سيرفو القص الطائر عالي الطاقة من سلسلة VEICHI SD700 بقوة 55 كيلو وات، ويتبنى نظام سيرفو سلسلة SD700 الطبقة السفلية من بنية الأجهزة ثنائية وحدة المعالجة المركزية، والتي تتمتع بسرعة معالجة أسرع. يمكن توصيل وظيفة حساب الكاميرا الإلكترونية المدمجة، بما في ذلك القص الطائر، ووظيفة الكاميرا الإلكترونية للقص المتتبع، مباشرة بواجهة الإنسان والآلة لتحقيق التحكم المركزي. أداء مستقر، سهل التشغيل، سهل الصيانة، ويمكن تبديل واجهة تشغيل نظام القص الطائر بين الصينية والإنجليزية.

ميزات منتج SD700

يدعم أوضاع عمل متعددة

يتم عرض جميع المعلمات وتعديلها في الوقت الفعلي بواسطة واجهة الإنسان والآلة. يمكنه عرض سرعة عمود التغذية وطول القطع وعدد الطلبات، ويتضمن أوضاع طلبات متعددة، مع وصول وضع الطلب الأقصى إلى 8، ويدعم التبديل بين الوضع الدوري والوضع الفردي.

تقليل معدل العيب بشكل فعال

يمكن للنظام حساب السرعة القصوى لمحور التغذية المقابل تلقائيًا وفقًا لطول القطع المحدد، ثم تحديد السرعة القصوى للنظام بأكمله من خلال وحدة التحكم في الحركة. تجنب نفاد المتاعب، وتحسين أمان النظام، وتقليل معدلات عيوب المنتج.

تقليل معدل العيوب بشكل فعال

تحسين أمان النظام

يمكن للنظام حساب عدد الطلبات المعالجة تلقائيًا. عندما تقترب كمية الطلب الفعلية من إجمالي كمية الطلب المحددة، يمكنه إخراج إشارة الإغلاق تلقائيًا إلى وحدة التحكم في الحركة. يقوم متحكم الحركة بضبط النظام للتباطؤ مقدمًا لتجنب التوقفات الطارئة أثناء المعالجة العادية وتحسين أمان النظام.

تحسين أمان النظام

ضمان وقت تعطل غير طبيعي

يحتوي النظام على وظيفة حفظ كمية الطلب. إذا حدث إيقاف تشغيل غير طبيعي بسبب التشغيل غير السليم أو انقطاع التيار الكهربائي، فسيعمل النظام مرة أخرى، وسيعمل تلقائيًا من آخر طلب تم حفظه. كما يحتوي النظام على وظيفة إيقاف دورية لضمان توقف القاطع عند موضع 180 درجة في كل مرة، مما يمكنه حماية القاطع بشكل فعال من التلف عند توقفه بشكل غير طبيعي.

ضمان وقت تعطل غير طبيعي

التحكم المتكامل أكثر راحة

يحتوي النظام على وظيفة استقبال المواد التلقائية، ويمكن جمع المواد تلقائيًا وفقًا للترتيب المحدد في آلية استقبال المواد التلقائية. وفي الوقت نفسه، يحتوي على وظيفة عد المواد. عندما يصل عدد المواد التي تم جمعها إلى القيمة المحددة، سيتوقف النظام تلقائيًا عن المعالجة، ثم ينتظر حتى يتم مسح عدد آلية الاستقبال وتشغيل النظام مرة أخرى للمعالجة.

التحكم المتكامل أكثر راحة

يمكن تعديل حل نظام القص الطائر VEICHI وفقًا لاحتياجات العملاء. تتميز بالعديد من المزايا: كفاءة عالية، واستقرار جيد، وقدرة قوية على مقاومة التداخل، ومجموعة واسعة من التطبيقات. وقد تم تطبيقها بشكل ناضج في مجموعة متنوعة من المعدات الصناعية في السوق. في المستقبل، ستواصل VEICHI مفهوم "التوجيه حسب طلب السوق، والدفع بالابتكار التكنولوجي"، وستركز بشكل أكبر على تلميع التفاصيل لتزويد العملاء بمنتجات عالية الجودة وحلول مثالية. نحن نسعى باستمرار إلى التقدم لتعزيز التطوير عالي الجودة لصناعات الدفع الكهربائي والتحكم الصناعي.

المؤشر الفني

لمعالجة المواد الطويلة، يمكن أن تصل أقصى سرعة للمغزل إلى 200 متر/دقيقة.
لمعالجة المواد القصيرة التي يبلغ طولها 0.5 متر، يمكن أن تصل أقصى سرعة للمغزل إلى 150 متر/دقيقة.
يصل وضع الطلب الأقصى إلى 8 ويدعم التبديل بين الوضع المتكرر والوضع الفردي.
دقة القطع مستقرة في حدود 0.12 مم.

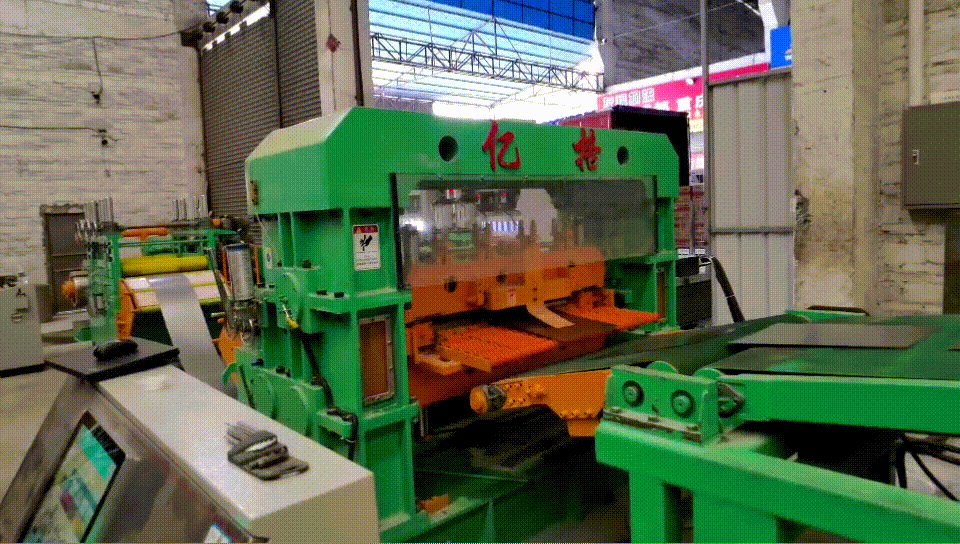

التطبيق
