تعليمات تركيب محرك التردد المتغير Solution

عند شراء محرك تردد متغير جديد لنظام التحكم الخاص بك، فإن الخطوة التالية هي تركيب محرك التردد المتغير. ولجعله يعمل بأفضل أداء، هناك بعض العناصر المهمة التي تحتاج إلى الانتباه إليها أثناء عملية تركيب محرك التردد المتغير. في هذه المقالة، سنعرض لك تعليمات تركيب الآلات وتعليمات التركيب الكهربائي.

1. بيئة تركيب محرك التردد المتغير

بيئة تركيبه مهمة جدًا للحفاظ على أفضل أداء عمل له لفترة طويلة. لذا قبل تركيبه، يرجى التأكد من أن بيئة التركيب تلبي المتطلبات التالية:

أ. مكان التركيب: يرجى تركيب محرك التردد المتغير في الداخل حيث لا يتعرض لأشعة الشمس المباشرة.

ب. درجة الحرارة: يرجى تثبيته في بيئة تتراوح من -10 إلى +40 درجة مئوية، ودرجة حرارة التخزين من -20 إلى +60 درجة مئوية.

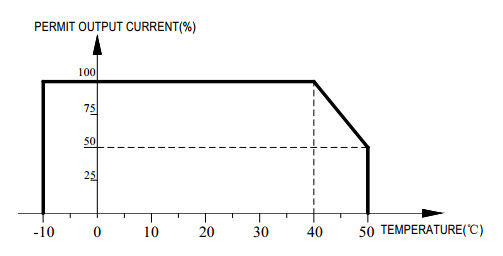

عندما تكون درجة الحرارة أعلى من الحدود المسموح بها، يرجى اتباع الرسم البياني أدناه لاستخدام التخفيض:

ج. الرطوبة: يرجى التأكد من أن الرطوبة أقل من 95% بدون تكاثف.

د. البيئة المحيطة: يرجى تثبيت محرك التردد المتغير في مكان يلبي المتطلبات التالية.

(1) يرجى التأكد من أن بيئة التثبيت خالية من ضباب الزيت والغازات المسببة للتآكل والغازات القابلة للاشتعال والغبار.

(2) يرجى تثبيته في مكان خالٍ من غبار المعادن والزيت والماء وما إلى ذلك. بالإضافة إلى ذلك، يرجى عدم تثبيت محركات التردد المتغير على مواد قابلة للاشتعال مثل الخشب.

(3) يرجى وضعها حيث لا توجد مواد مشعة وكذلك مواد قابلة للاشتعال.

(4) يرجى تثبيتها في مكان لا يوجد فيه غاز أو سائل سام.

(5) يرجى التأكد من أن مكان التثبيت خالٍ من التآكل الملحي وأشعة الشمس المباشرة.

هـ. الارتفاع: أقل من 1000 متر.

عندما يكون الارتفاع خارج الحدود المسموح بها، يرجى اتباع الرسم البياني أدناه لاستخدام خفض التصنيف:

و. الاهتزاز: عند 10 إلى 20 هرتز، 9.8 متر/ثانية مربعة. عند 20 إلى 55 هرتز، 5.9 متر/ثانية مربعة.

ز. تركيب محرك التردد المتغير والتبريد: يجب تركيبه عموديًا، بدلاً من التركيب الأفقي. وللحفاظ على تأثير التبريد المثالي، يرجى تركيب معدات التسخين العالية بشكل منفصل مثل مقاوم الكبح. لا يمكن تركيب مقاوم الكبح في منفذ دخول الهواء.

2. التركيب الميكانيكي لمحرك التردد المتغير

أ. المكونات الرئيسية:

ب. اتجاه التركيب: للحفاظ على تأثير التبريد الجيد، يرجى تثبيته عموديًا تمامًا كما هو موضح في الصورة أدناه.

ج. مساحة التركيب:

(1) بالنسبة لتركيب جهاز واحد، يرجى تثبيته كما هو موضح في الصورة التالية. من أجل الحفاظ على التهوية المثالية وتبديد الحرارة، يجب لصق الجزء الخلفي بالحائط.

(2) للتركيب المتعدد في خزانة واحدة، يرجى التأكد من وجود مساحة كافية بينها تمامًا كما توضح الصورة التالية.

3. التركيب الكهربائي لمحول التردد المتغير

أ. تنبيهات السلامة:

يجب اتباع التحذيرات التالية للحفاظ على الاستخدام الآمن والأداء المتميز:

(1) لمنع الحوادث والأداء غير المستقر، يجب توصيله بالأرض بشكل موثوق.

(2) يمكن فقط لشخص محترف مدرب القيام بتركيب محول التردد المتغير وتوصيله بالأسلاك.

(3) يرجى التشغيل مع وضع عرض الطاقة.

(4) قبل التثبيت، يرجى إيقاف تشغيل جميع المعدات ذات الصلة ويجب خفض تيار الدائرة الرئيسية المستمر إلى مستوى آمن، ثم التشغيل بعد 5 دقائق.

(5) يجب فصل كابل التحكم وكابل الطاقة وكابل المحرك. لا يمكن وضعها في نفس حوض الكابل أو رف الكابلات.

(6) يرجى عدم اختبار عزل محرك التردد المتغير باستخدام معدات اختبار العزل ذات الجهد العالي.

(7) عند إجراء اختبار العزل لمحركات التردد المتغير ومعداتها الطرفية مثل المرشح والمفاعل والمزيد، يرجى أولاً اختبار العزل باستخدام مقياس ميغا أوم 500 فولت مع مقاومة عزل تزيد عن 4 ميغا أوم.

ب. مخطط الأسلاك القياسي

المخطط التالي هو لسلسلة محولات Veichi AC70 المتجهة:

ملاحظة:

(1) يمكن اختيار إشارة الترانزستور NPN أو PNP كمدخل لطرف الإدخال متعدد الوظائف (X1~X6). يمكن اختيار مصدر الطاقة المدمج في العاكس (طرف +24 فولت) أو مصدر الطاقة الخارجي (طرف PLC) كجهد تحيز. إعداد المصنع +24 فولت توصيل قصير مع PLC.

(2) مخرج الشاشة التناظرية هو مخرج خاص للعدادات مثل عداد التردد، ومقياس التيار، ومقياس الجهد وما إلى ذلك. لا يمكن استخدامه لعمليات التحكم مثل التحكم في التغذية الراجعة.

(3) نظرًا لوجود أنماط نبضات متعددة، يرجى الرجوع إلى تفاصيل وصف وضع توصيل الخط.

إذا كنت بحاجة إلى معرفة المزيد من التفاصيل حول تركيب VFD لكل سلسلة، يرجى الانتقال إلى صفحة المنتج المحددة لتنزيل دليل المستخدم بتنسيق PDF لمزيد من التعلم. إذا واجهت أي صعوبة عند تركيب VFD، يرجى الاتصال بنا على الفور.
