حل آلة تغليف الوسائد

مقدمة عن الصناعة

تُستخدم آلة تغليف الوسائد لإغلاق عبوات المواد، وتُستخدم الآلة في صناعة الأكياس، والتغذية، والإغلاق، والقطع، والتشكيل وما إلى ذلك. تُستخدم آلات تغليف الوسائد على نطاق واسع في التغليف عالي السرعة في الصناعات مثل الأغذية، وأدوات المائدة، ومنتجات النظافة، والأدوية، وأجزاء الأجهزة، ولوازم حماية العمال. يتم تعبئة البسكويت والحلوى وأدوات المائدة بواسطة آلة تغليف الوسائد.



طوبولوجيا الحل

يتكون نظام تشغيل آلة تغليف الوسائد من وحدة تحكم الحركة، ونظام المؤازرة، وواجهة الآلة البشرية، وعمود الفيلم، وعمود القاطع، والبكرة وما إلى ذلك.
يعتمد الحل على وحدة تحكم الحركة VEICHI V5-MC104 والكاميرا الإلكترونية الداخلية لتحقيق التحكم المتزامن والدقيق لكل محور. ثانيًا، تتعاون وظيفة قفل الأجهزة مع خوارزمية تصحيح علامة اللون الناضجة لضمان التشغيل عالي الدقة لعلامة اللون والتغذية وسكين القطع. تعمل وظيفة تصفية البرامج والأجهزة المطورة خصيصًا على تصفية إشارة التداخل في الموقع بشكل فعال وتحقيق تشغيل مستقر طويل الأمد في ظل ظروف عمل مختلفة.

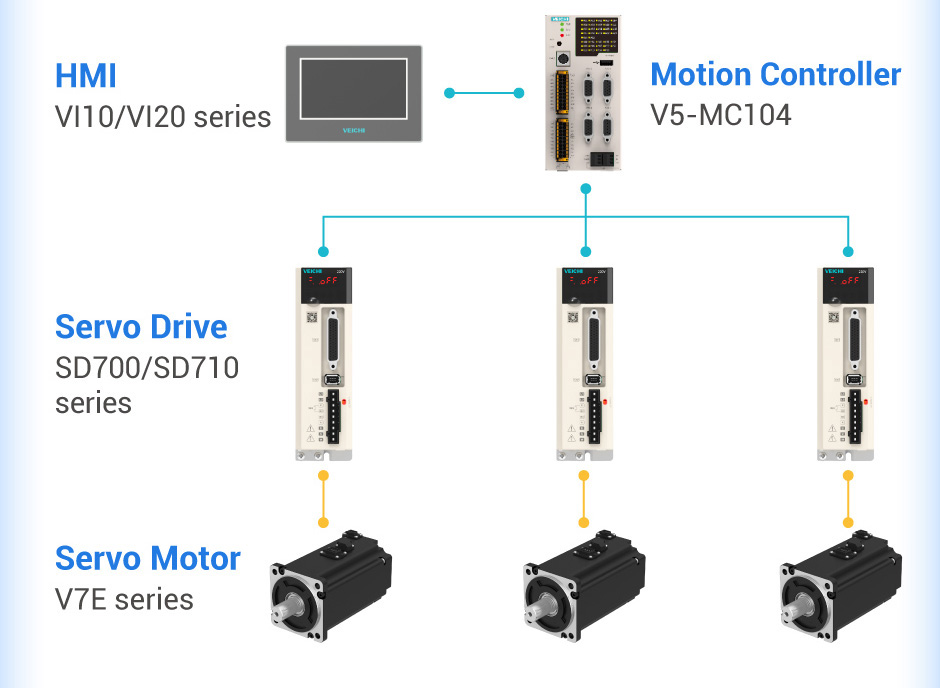

طوبولوجيا النظام

تتضمن المكونات الأساسية للحل وحدات تحكم الحركة وشاشات اللمس ومحركات السيرفو ومحركات السيرفو، والتي تم تطويرها بشكل مستقل بواسطة VEICHI. التوافق والموثوقية ممتازان، مما يجعل التشغيل والصيانة أكثر ملاءمة، ويمكن أن يقلل بشكل فعال من استثمار ما بعد البيع للعملاء.

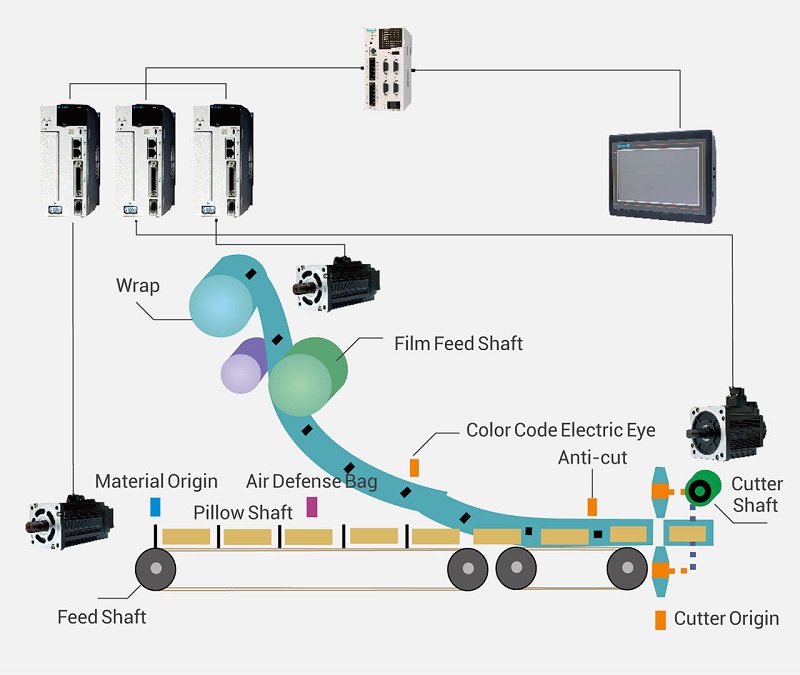

مبدأ النظام

تتحقق عملية التعبئة والتغليف لآلة تعبئة الوسائد من خلال تنسيق عمود التغذية وعمود سحب الفيلم وعمود القاطع لتحقيق غرض التعبئة والتغليف.

تغذية البكرة: يدفع عمود التغذية الشوكة لدفع المادة للأمام، ويتم معايرة موضع ترس عمود التغذية في كل دائرة لضمان موضع التغذية الدقيق.

سحب عمود الفيلم للفيلم: يدفع عمود الفيلم فيلم التغليف لتغذية الفيلم بدقة أكبر وفقًا لطول الكيس المحدد. في وضع العلامة الملونة، يتم اكتشاف إشارة العلامة الملونة للتعويض وتصحيح موضع تغذية الفيلم. تضمن العملية المنسقة للتغذية وتغذية الفيلم تغذية المادة بدقة في فيلم التغليف.

قطع العمود: يتم تعويض موضع السكين وتصحيحه لكل دورة لعمود القاطع. يتم الحفاظ على السرعة الخطية للقاطع في منطقة مزامنة قطع المواد متسقة مع سرعة تغذية الفيلم، ويتم غلق الفيلم بشكل متزامن وقطعه عرضيًا، ويتم إخراج المنتج المعبأ.

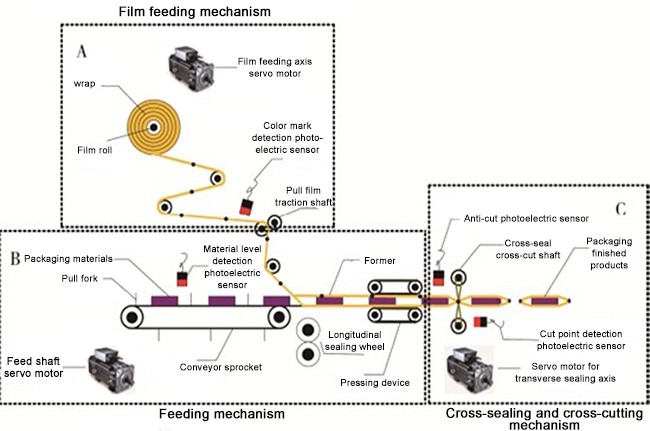

مبدأ العملية

يتم تحقيق عملية التعبئة لآلة تعبئة الوسائد من خلال الإجراءات المنسقة لعمود التغذية وعمود سحب الفيلم وعمود القاطع لتحقيق غرض التعبئة. يدفع عمود التغذية شوكة التحول للدفع للأمام وتغذية المادة، ويتم معايرة ترس عمود التغذية في كل دورة لضمان دقة موضع التغذية. يدفع محور الفيلم فيلم التغليف لتغذية الفيلم بدقة وفقًا لطول الكيس المحدد، ويتم اكتشاف إشارة رمز اللون في وضع رمز اللون للتعويض وتصحيح موضع تغذية الفيلم. تضمن العملية المنسقة للتغذية وتغذية الفيلم تغذية المواد بدقة في فيلم التغليف. يتم إجراء تصحيح تعويض موضع القاطع لكل دورة لعمود القاطع، ويتم الحفاظ على السرعة الخطية للقاطع في منطقة مزامنة قطع المواد.

المؤشر الفني

مؤشر السرعة: سرعة تعبئة 250-300 عبوة/دقيقة أحادية القطب لنموذج شوكة التحويل تعمل بسلاسة.
يدعم وضع التعبئة بطول متغير لنموذج الحزام سرعة تعبئة قصوى تبلغ 35 مترًا/دقيقة.
مؤشر الدقة: دقة رمز اللون 0.5 مم.

ممارسة الأعمال

تقدم VEICHI Electric المشورة المهنية وتصميم التطبيقات من خبراء صناعة آلات تعبئة الوسائد لدينا لدعم الشركات المصنعة للمعدات الأصلية وشركات التصميم الأصلية ومُدمجي الأنظمة والمستخدمين الصناعيين. نحن نقدم أيضًا حلولاً مخصصة للأجهزة والبرامج التي تمكن التكامل السلس ومجموعة من الميزات التي تعمل على تحسين النظام الإجمالي.
