حل ماكينة طي المناديل

مقدمة عن الصناعة

تعتبر المناشف الورقية من الضروريات اليومية الشائعة في حياة الناس، ويطلب المستهلكون بشكل كبير على المناشف الورقية. مع زيادة استهلاك المناشف الورقية، هناك حاجة ملحة لنظام آلة طي المناشف الورقية الأوتوماتيكية الذكي والفعال والمستقر والموثوق به لتلبية الطلب المتزايد على الإنتاج في السوق الحالي.

تحقيق حل النظام

تحقيق حل النظام

يتبنى نظام التحكم وحدة التحكم في الحركة عالية الأداء V5 من VEICHI، ومن خلال ردود الفعل الناتجة عن نبضة الترميز الخارجية للعمود الرئيسي، يتبع عمود السحب وعمود الفصل حركة الكاميرا الإلكترونية ويتم اقترانهما بالتناوب في نفس الوقت. يتم تنسيق تصرفات رف المواد والحزام الناقل والمروحة والأسطوانة مع بعضها البعض، ويتم تعديل واجهة الإنسان والآلة HMI بحرية، مما يحقق كفاءة عالية للنظام وقابلية المناورة.

المزايا

1. مجموعة كاملة من التكنولوجيا ومرنة ومستقرة

المنتجات الأساسية لحل النظام بالكامل هي جميع منتجات الأتمتة عالية الأداء من VEICHI لضمان أن نظام التحكم بالكامل مثل وحدات التحكم في الحركة والمحركات المؤازرة والعاكسات وشاشات اللمس يمكن أن يحقق استقرارًا وتوافقًا أعلى. في الوقت نفسه، يمكنه التعاون مع العملاء لتوفير حلول أكثر مرونة وخدمة ما بعد البيع.

2. استبدال المعقد بالبسيط والدقيق والموثوق به

يتبع كل من محور فصل الورق ومحور السحب للنظام نبضة التغذية الراجعة لمشفر المغزل لجعل حركة مسار الكاميرا الإلكترونية. بالمقارنة مع نسبة السرعة التقليدية وطريقة التموضع، فإن طريقة حركتها أبسط وأكثر دقة وأكثر استقرارًا.

3. تحكم قوي في التشغيل ودقة عالية

يعتمد مشغل الحركة لمحرك سيرفو ورق الشوكة على مشغل إعداد مقارنة عالي السرعة، ويتم مقاطعة إشارة Z للمشفر، مما يضمن عدم تأثر خرج Y لأسطوانة الشوكة بدورة مسح البرنامج. اضبط زوايا مختلفة للإدخال، ويمكن التحكم في خطأ الاستجابة في غضون 1 مللي ثانية.

4. استجابة عالية التردد، اتصال سريع للغاية

يتم إعطاء تردد تحويل التردد لرفوف المواد المتعددة من خلال مدخل نبضة PUL للمحور، ويتم ضبط نسبة سرعة رف المواد في الوقت الفعلي بعد المغزل من خلال اتصال 485. التعديل مريح، ودقة ضبط السرعة عالية، والمزامنة قوية.

5. ترقية مرة أخرى بأمان

منطق أمان إنذار النظام كامل، ويشمل وحدات التحكم، والعاكسات، والمحركات المؤازرة، والأسطوانات، والمراوح، وما إلى ذلك، في حالة حدوث أي خطأ في التشغيل، لضمان حماية النظام في الوقت المناسب.

بالاعتماد على قوة البحث والتطوير القوية والتكنولوجيا الأساسية المتقدمة، كان دائمًا الهدف الأصلي لشركة VEICHI هو إنشاء حلول نظام ذكية مصممة خصيصًا للعملاء وتعزيز الترقية المستمرة وتحسين نظام التصنيع البيئي.

أبرز ما يميز البرنامج

1. يعتمد النظام على وحدة تحكم الحركة VEICHI V5-MC104، وبنية الأجهزة ثنائية وحدة المعالجة المركزية، وسرعة المعالجة الأساسية أسرع.
2. التحكم المركزي في واجهة الإنسان والآلة، والأداء المستقر، وسهولة التشغيل والصيانة.
3. يتبع كل من محور فصل الورق ومحور السحب للنظام نبضة التغذية الراجعة لمشفر المغزل لجعل حركة مسار الكاميرا الإلكترونية. بالمقارنة مع نسبة السرعة التقليدية وطريقة التموضع، فإن طريقة الحركة أبسط، والدقة أعلى، والاستقرار أقوى.
4. يعتمد الاتصال بين وحدة التحكم V5 والمحرك المؤازر على إشارة تفاضلية عالية السرعة، والتي تتمتع بثبات عالٍ وليس من السهل التدخل فيها. تبلغ أقصى سرعة نبضة لمنفذ النبضة التفاضلية 3 ميجا هرتز، مما يمكن أن يحقق دقة تحكم عالية للغاية.

مبدأ العملية

يتكون هيكل آلة طي المناشف الورقية عالية السرعة بشكل أساسي من الأجزاء التالية:
آلية طي الورق المغزلي: يتم تشغيلها بواسطة محول التردد، حيث تقوم بقطع المناشف الورقية وطويها من آلية نقل الرفوف.
آلية نقل رف المواد: يتم تشغيلها بواسطة عاكسين، ويتم إعطاء التردد بواسطة خرج نبضة المغزل، ويمكن تغيير نسبة سرعة المغزل النسبية للعاكسين في الوقت الفعلي من خلال طريقة الكتابة 485 للتكيف مع تغذية ونقل المواد الخام للأوريجامي بسرعة مناسبة.
آلية الحزام الناقل: يتم استخدامها بشكل أساسي لنقل الورق المطوي إلى رابط المعالجة التالي للمعالجة اللاحقة.
آلية عمود الفصل: يتم تشغيلها بواسطة محرك سيرفو، وتتبع العمود الرئيسي للقيام بجزء حركة موضع الكاميرا في الموضع الأول.
آلية عمود سحب الورق: يتم تشغيلها بواسطة محرك سيرفو، وتكمل جزء عملية الاقتران للكاميرا الإلكترونية للمحور والمحور الثانوي في الموضع الثاني.
آلية عمل الأسطوانة: بما في ذلك أسطوانة الشوكة، وأسطوانة الدفع الأفقية، وأسطوانة طي الورق، وأسطوانة دفع الورق، وما إلى ذلك.

المؤشر الفني

يمكن أن تصل معالجة الورق الأصغر (50 ورقة/عبوة) إلى 70 مليونًا/دقيقة.
عندما يكون عدد الأوراق أكثر من 100 ورقة، يمكن زيادة الكفاءة إلى أكثر من 85 مليونًا/دقيقة.

ترقية الوظيفة، والتكنولوجيا المتقدمة

أمثلة التطبيقات الميدانية

بصفتها مزود حلول أنظمة التصنيع الذكي المعروف في الصناعة، تجمع VEICHI بين ملاحظات المستخدم وسيناريوهات التطبيق الفعلية لإطلاق حل نظام آلة طي الأنسجة الآلي بالكامل مع أتمتة أعلى واستقرار أكبر، وكفاءة إنتاج أسرع. يمكن أن تصل السرعة الخطية القصوى لتشغيل المعدات إلى أكثر من 100 متر/دقيقة.

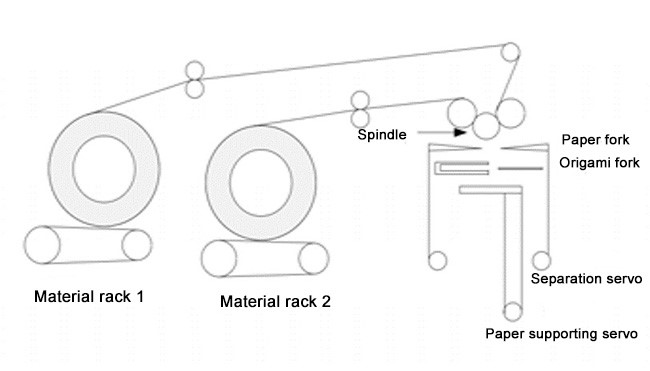

هيكل المعدات

هيكل المعدات

1. آلية طي الورق المغزلية: تعمل بواسطة العاكس عالي الأداء من سلسلة VEICHI AC310، حيث تقطع وتطوي المناشف الورقية من الرفين، وسرعتها مطلوبة للبقاء مستقرة. العمود الرئيسي مزود بمشفر خارجي، يعمل بمثابة ردود فعل نبضية لكامات إلكترونية لعمود سحب الورق وعمود فصل الورق، ويعمل أيضًا كردّ فعل نبضي لزاوية إدخال سيرفو الورق الشوكتين.

2. آلية نقل رف المواد: يتم تشغيلها بواسطة عاكسين من سلسلة VEICHI AC310، وطريقة ضبط التردد هي ضبط خرج النبضة PUL. تأكد من أن السرعة الخطية لمحولات التردد لفك الرفوف المتعددة تتوافق مع سرعة القطع والطي الخطية للمغزل.

3. آلية الحزام الناقل: تنقل بشكل أساسي المناشف الورقية المطوية إلى رابط المعالجة التالي (الدائري الكبير) للقطع والمعالجة. يتم تشغيل الحزام الناقل بواسطة سلسلة VEICHI AC10 من العاكسات البسيطة.

4. آلية عمود الفصل: يتم تشغيلها بواسطة نظام سيرفو عالي الأداء من سلسلة VEICHI SD700، ويتبع السيرفو العمود الرئيسي لعمل حركة منحنى الكاميرا.

5. آلية عمود سحب الورق: يتم تشغيله بواسطة نظام سيرفو عالي الأداء من سلسلة VEICHI SD700، ويتبع السيرفو آلية عمود فصل الورق للقيام بحركة كام متراكبة.
